如何安裝NISTnet 軟件并在此環境下配置TDMoP產品

摘要：本應用筆記介紹了NISTnet軟件及其安裝，指導用戶如何將網絡接口卡配置為路由器，以及TDMoP產品在NISTnet下的配置。本文還示范了如何在NISTnet下使用帶或不帶內部SCT的TDMoP芯片。

概述

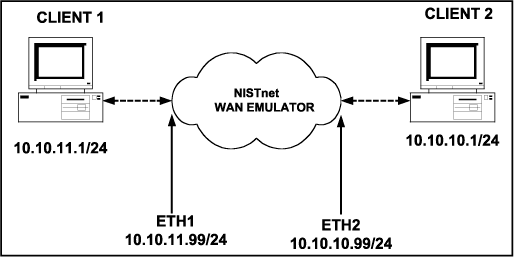

NISTnet是一款Linux?下的網絡模擬軟件，它能讓Linux服務器像路由器一樣模擬各種網絡條件，如擁塞丟失，包重排序，或者帶寬非對稱等情況。NISTnet有一個基于X的用戶接口，它也是Linux的核心模塊擴展。作為一種工具，在NISTnet上可以進行可控的，可重復的實驗，這些實驗可以是網絡特性敏感/自適應的應用，也可以通過簡單的實驗室環境設定控制協議。NISTnet工作在IP層時能模擬被不同廣域網環境影響后的端到端的臨界性能特性。NISTnet也支持用戶對系統附加的自定義分組管理。圖1所示是NISTnet的典型配置。

圖1. 典型的NISTnet示例

本文提供下列使用說明：

安裝NISTnet軟件
配置網絡接口卡為路由器
配置TDMoP產品
使用NISTnet

表1所示的TDMoP傳輸器件適用于這些信息。

表1. 適用于NISTnet的TDMoP器件

TDMoP Chips with Integrated SCTs	TDMoP Chips without Integrated SCTs
DS34T108	DS34S108
DS34T104	DS34S104
DS34T102	DS34S102
DS34T101	DS34S101

硬件要求

NISTnet的版本基于Red Hat? Linux。本安裝所用的硬件必須與Red Hat Linux 3.0企業版或者更高版本兼容。為了成功安裝、配置和運行NISTnet，硬件必須滿足以下最低要求。

10GB硬盤
256MB RAM
兩塊網絡接口卡(NIC)

NISTnet安裝

Linux內核和軟件開發包都是要求必須安裝的。若要安裝NISTnet，用戶必須有一個"root"訪問入口，而且安裝過程中將要求修補Linux內核。

首先，下載壓縮文件到目錄(例如/usr/local/src/)。然后用以下命令解壓文件：

tar –zxvf nistnet-2.4.1.rad_patches.tar.gz

源文件已被解壓縮到壓縮文件目錄下的NISTnet目錄中(例如/usr/local/src/nistnet)。

在Linux源目錄下運行以下命令：

進入目錄usr/src/linux-2.4.20-8，然后輸入：
make mrproper
用下面的命令復制內核配置文件：
cp ./.config
返回目錄/usr/src，然后輸入：
make oldconfig
make dep
進入NISTnet目錄：
cd /usr/local/src/nistnet
運行以下命令：
make clean
./configure
make
make install

安裝過程中所有問題都回答"NO"即可。至此NISTnet已安裝完畢。

配置網絡接口卡

若要把這兩個NIC卡配置為路由器，則必須遵循下面的步驟。

進入Main Menu > System Settings > Network。圖2所示為網絡配置界面。

圖2. 此網絡配置界面將會在您開始配置NIC卡為路由器時彈出。
選擇NIC eth1或者eth2。如圖3和圖4所示，分別配置NIC卡。在 Address，Subnet Mask，以及Gatway提示處添加指定值。

圖3. 配置eth1 NIC

圖4. 配置eth2 NIC

配置TDMoP

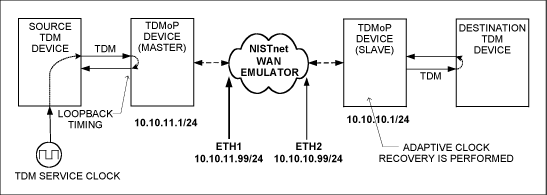

圖5所示為一個典型的自適應時鐘恢復電路的示例。當10.10.10.1/24設備從源TDM設備恢復TDM服務時鐘時，該電路把NISTnet用作WAN模擬器。

圖5. 把NISTnet用作WAN模擬器的典型時鐘恢復設置

下面是TDMoP主設備在T1成幀模式下采用CESoP仿真的典型配置。該TDMoP主設備工作在環回模式。

                                   TOP (T1)
Main Menu>General Configuration


 1. Source Mac address                 ... (0020D224D33C)
 2. Source IP 1                        ... (10.10.10.1)
 3. Source IP 2                        ... (10.10.10.1)
 4. IP Mask                            ... (255.255.255.0)
 5. Default Gateway                    ... (10.10.10.99)
 6. Max HDLC Frame Size[1 - 1800]      ... (1800)
 7. ARP wrong IP                           (CPU)
 8. Wrong IP                               (Discard)
 9. Not Eth Type                           (CPU)
10. ARP my IP                              (CPU)
11. Not UDP type                           (CPU)
12. Not TDMoIP type                        (CPU)
13. Bundle number does not exist           (Discard)
14. OAM packet                             (CPU)
15. Auto Negotiation                      (YES)
16. Rate & Duplex                      >   (100M_FDX)
17. Default


-------------------------------------------------------------
Main Menu>Interface Configuration>T1 Screen Configuration

    Link Number[1 - 8]                 ... (1)
 1. Frame Type                         >   (SF)
 2. RX Config Gain Limit                   (SHORT Haul)
 3. OOS Code type                          (OOS Code)
 4. Data TX/RX OOS[0 - ff]             ... (7E)
 5. Idle Code[0 - ff]                  ... (7E)
 6. TX/RX Signal Mark code[0 - 3]      ... (F)
 7. TX/RX Signal Space code[0 - 3]     ... (1)
 8. TX/RX OOS Signal MASK              >   (Space)
 9. Clock Source                       >   (LoopBack)
10. DSU / CSU                              (DSU)
11. DSU Mask                           >   (0-133 feet)
12. Link Sync                              (62411)
13. Connect/Disconnect                     (Connect)
14. Recovery Clk Mode                  >   (Auto)
15. Master's Side Clock Source         >   (Stratum 1)
16. Network type                       >   (Router based)

-------------------------------------------------------------
Main Menu>Bundle Configuration>CES Bundle Configuration

    Bundle ID[0 - 4095]                    ... (1)
 1. Tx Bundle Destination                  >   (Ethernet)
 2. Rx Bundle Destination                  >   (PCM)
 3. Tx UDP Bundle[0 - 8191]                ... (2)
 4. Rx UDP Bundle[0 - 8191]                ... (2)
 5. Source IP addr                         >   (IP  1)
 6. Destination Main Mac addr              ... (000000000000)
 7. Destination IP address                 ... (10.10.11.1)
 8. Next Hop                               ... (0.0.0.0)
 9. Number Of VLAN Tags[0 - 2]             ... (0)
10. IP Tos[0 - 255]                        ... (0)
11. IP TTL[0 - 255]                        ... (128)
12. PSN Type                               >   (IP)
13. Far End Interface Type                 >   (T1 D4)
14. Payload Type                           >   (Data)
15. Switches Sanity check                      (Discard)
16. Clock Recovery                             (Disable)
17. Differential Time [Usec][1 - 512000]   ... (5000)
18. Max Buffer Size [Usec][0 - 512000]     ... (0)
19. Number Of Frames[1 - 1500]             ... (80)
20. Reordering                                 (YES)
21. L Bit & OOS                            >   (OOS Mode Conditioning)
22. Redundant                                  (Disable)
23. RTP Mode                                   (Disable)
24. Connect/Disconnect                         (Connect)
25. Next Hop Type                              (IP)
26. Enable JB Reset                        >   (On N Times)
27. Window Size[2 - 127]                   ... (10)

-------------------------------------------------------------
Main Menu>Bundle Assignment

 1. Link Number [1 - 8]        ... (1)
 2. Bundle ID[0 - 4095]        ... (1)
 3. TS Route Type              >   (Coupled)
 4. Timeslot Assignment [1-24] ... (1)
 5. TS width                   >   (8 Bits)

下面是TDMoP從設備在T1成幀模式下采用CESoP仿真的典型配置。該TDMoP從設備完成時鐘恢復功能。

                                   TOP (T1)
Main Menu>General Configuration


 1. Source Mac address                 ... (0020D224A346)
 2. Source IP 1                        ... (10.10.11.1)
 3. Source IP 2                        ... (10.10.11.1)
 4. IP Mask                            ... (255.255.255.0)
 5. Default Gateway                    ... (10.10.11.99)
 6. Max HDLC Frame Size[1 - 1800]      ... (1800)
 7. ARP wrong IP                           (CPU)
 8. Wrong IP                               (Discard)
 9. Not Eth Type                           (CPU)
10. ARP my IP                              (CPU)
11. Not UDP type                           (CPU)
12. Not TDMoIP type                        (CPU)
13. Bundle number does not exist           (Discard)
14. OAM packet                             (CPU)
15. Auto Negotiation                      (YES)
16. Rate & Duplex                      >   (100M_FDX)
17. Default

-------------------------------------------------------------
Main Menu>Interface Configuration>T1 Screen Configuration

    Link Number[1 - 8]                 ... (1)
 1. Frame Type                         >   (SF)
 2. RX Config Gain Limit                   (SHORT Haul)
 3. OOS Code type                          (OOS Code)
 4. Data TX/RX OOS[0 - ff]             ... (7E)
 5. Idle Code[0 - ff]                  ... (7E)
 6. TX/RX Signal Mark code[0 - 3]      ... (F)
 7. TX/RX Signal Space code[0 - 3]     ... (1)
 8. TX/RX OOS Signal MASK              >   (Space)
 9. Clock Source                       >   (Recovery)
10. DSU / CSU                              (DSU)
11. DSU Mask                           >   (0-133 feet)
12. Link Sync                              (62411)
13. Connect/Disconnect                     (Connect)
14. Recovery Clk Mode                  >   (Auto)
15. Master's Side Clock Source         >   (Stratum 1)
16. Network type                       >   (Router based)

-------------------------------------------------------------
Main Menu>Bundle Configuration>CES Bundle Configuration


    Bundle ID[0 - 4095]                    ... (1)
 1. Tx Bundle Destination                  >   (Ethernet)
 2. Rx Bundle Destination                  >   (PCM)
 3. Tx UDP Bundle[0 - 8191]                ... (2)
 4. Rx UDP Bundle[0 - 8191]                ... (2)
 5. Source IP addr                         >   (IP  1)
 6. Destination Main Mac addr              ... (000000000000)
 7. Destination IP address                 ... (10.10.10.1)
 8. Next Hop                               ... (0.0.0.0)
 9. Number Of VLAN Tags[0 - 2]             ... (0)
10. IP Tos[0 - 255]                        ... (0)
11. IP TTL[0 - 255]                        ... (128)
12. PSN Type                               >   (IP)
13. Far End Interface Type                 >   (T1 D4)
14. Payload Type                           >   (Data)
15. Switches Sanity check                      (Discard)
16. Clock Recovery                             (Enable)
17. Differential Time [Usec][1 - 512000]   ... (5000)
18. Max Buffer Size [Usec][0 - 512000]     ... (0)
19. Number Of Frames[1 - 1500]             ... (80)
20. Reordering                                 (YES)
21. L Bit & OOS                            >   (OOS Mode Conditioning)
22. Redundant                                  (Disable)
23. RTP Mode                                   (Disable)
24. Connect/Disconnect                         (Connect)
25. Next Hop Type                              (IP)
26. Enable JB Reset                        >   (On N Times)
27. Window Size[2 - 127]                   ... (10)

-------------------------------------------------------------
Main Menu>Bundle Assignment

 1. Link Number [1 - 8]        ... (1)
 2. Bundle ID[0 - 4095]        ... (1)
 3. TS Route Type              >   (Coupled)
 4. Timeslot Assignment [1-24] ... (1)
 5. TS width                   >   (8 Bits)

使用NISTnet

運行NISTnet之前，在計算機啟動時執行以下命令：
modprobe nistnet

這條命令可以是登錄腳本的一部分，或者用戶可以自行創建一個可執行文件。圖6所示為一個名為"statnist"的可執行文件的示例腳本。

圖6. 名為"statnist"的可執行文件的示例腳本

如果用戶創建了一個名為"statnist"的可執行文件，NISTnet的GUI命令行就變?yōu)椋?br>startnist

NISTnet的界面命令行是：
xnistnet

NISTnet的非界面命令行變是：
cnistnet

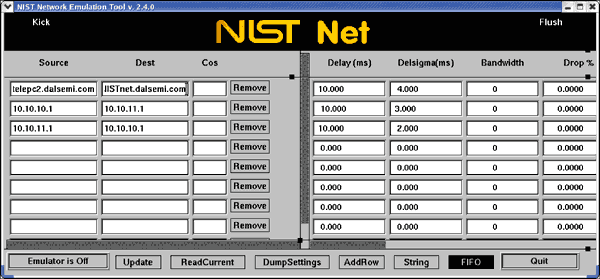

圖7所示為NISTnet的GUI界面。

圖7. NISTnet的GUI界面

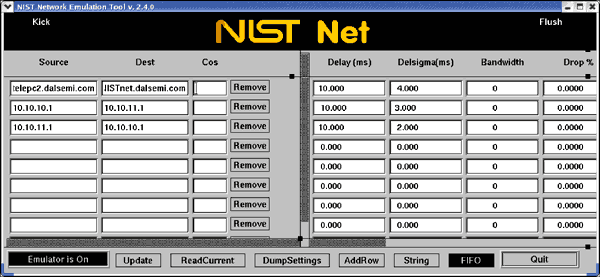

在GUI界面用戶可以輸入源地址、目的地址和網絡損耗，例如以ms為單位的平均延時和延時差值、丟包率以及包重復率。輸入值后，用戶就可以更新內容。更新完畢后，點擊"Emulator is Off"按鈕使其變?yōu)?Emulator is On"，此時打開了模擬器。圖8所示為打開模擬器后的GUI圖。

圖8. 模擬器打開后的NISTnet的GUI界面

結論

通過NISTnet可以將單臺的Linux PC機設置成為路由器，可以模擬各種網絡環境。NISTnet的更多信息請?jiān)L問NISTnet網站：www-x.antd.nist.gov/nistnet/index.html。
