1 引言

　　非接觸式IC卡，又稱射頻IC卡、RFIC卡，是射頻識別技術與IC卡技術的結合而出現的一種新型智能卡，自出現以來就成為這兩種技術的重要發展方向。由于具有安全性、較大的存儲容量、更好的應用環境適應性，讀寫設備簡單，操作速度快等優點，其技術和應用發展十分迅速，當前在國內已大量普及?？梢韵嘈?，隨著大規模集成電路和制造r藝的發展及開發工具的日漸成熟，非接觸式IC卡必將在我國各個領域廣泛應用。

　　2 系統工作原理

　　MFRC530通過發射天線發送一定頻率的射頻信號，當射頻卡進入發射天線工作區域時產生感應電流，射頻卡獲得能量被激活；射頻卡將自身編碼等信息通過卡內置發送天線發送出去；系統接收天線接收到從射頻卡發送來的載波信號，經天線調節器傳送到MFRC530，MFRC530對接收的信號進行解調和解碼然后送到微處理器進行相關處理；主系統根據邏輯運算判斷該卡的合法性，針對不同的設定做出相應的處理和控制，通過蜂鳴器發出不同提示音。其原理圖如圖1所示。

　　圖1 系統原理框圖

　　3 系統硬件電路

　　3．1 MFRC530芯片介紹

　　MFRC530是應用于13.56 MHz非接觸式高集成度IC卡讀寫模塊的一員。該模塊利用了先進的調制和解調概念，完全集成了在13.56 MHz下所有類型的被動非接觸式通信方式和協議。MFRC530支持Isol4443A所有層的通信方式。

　　內部的發送器部分不需要增加有源電路就能夠直接驅動近距離操作的天線（可達10cm）。

　　接收器部分提供一個堅同而有效的解調和解碼電路用于ISO14443A兼容的應答器信號。

　　數字部分處理ISO14443A幀和錯誤檢測（奇偶校驗和CRC）。此外它還支持快速M(fèi)IFARE典型安全算法，用于驗證MIFARE系列產品。

　　方便的并行接口可直接連接到任何8 bit微處理器，這樣給讀卡器終端的設計提供了極大的靈活性。此外，它還具有支持SPI接口等特點。

　　3．2 MFRC530電路接法

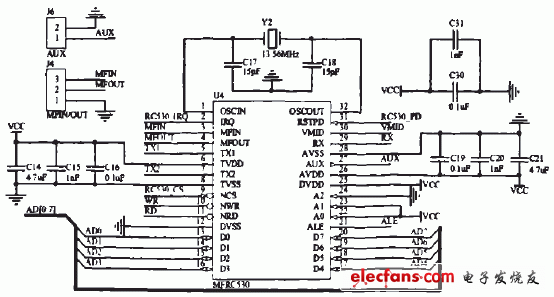

　　MFRC530是與射頻卡實現無線通信的核心模塊，也是讀卡器讀射頻卡的關鍵接口芯片。它根據寄存器的設定對發送緩沖區中的數據進行調制得到發送的信號，通過由TX1，TX2腳驅動的天線以電磁波的形式發出去．射頻卡采用電磁場的負載調制進行響應。天線拾取射頻卡的響應信號經過天線匹配電路送到RX腳，MFRC530內部接收緩沖器對信號進行檢測和解調并根據寄存器的設定進行處理。處理后的數據發送到并行接口由微處理器讀取。其電路接法如圖2所示。

　　 　　
圖2 MFRC530電路接法
