3．3 信號接收及EMC濾波接口電路

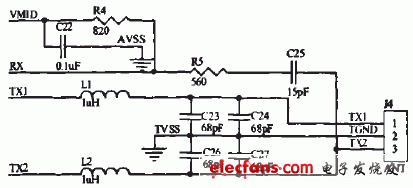

　　信號接收及EMc濾波電路如圖3所示。芯片內部對卡片傳來的副載波進行解凋。不需要外部濾波電路。R4用來在RX的輸入端提供直流偏置電平。C22用來去耦。R5、C25和R1的分壓組成交流信號輸入，它們的值受天線的設計和阻抗匹配影響，因此建議采用廠家推薦的值。

　　L1、L2、C23、C24、C26、c27組成EMC低通濾波電路。由于射頻讀卡芯片工作在13.56Mhz，其由13.56Mhz的晶體起振產生時鐘信號，送到天線的信號也是13.56Mhz的能量載波信號。因此發射出來的信號除了13.56Mhz的信號外，還會發射一些高次諧波，為了符合國際EMC規定，其中的三次、五次和高次諧波都要被良好的抑制，因此有必要設計一個合適的低通濾波器使其達到EMC要求。另外推薦用多層板設計天線部分，這樣也會改善其EMC性能。

　　圖3 信號接收及EMC濾波電路

　　3．4 天線

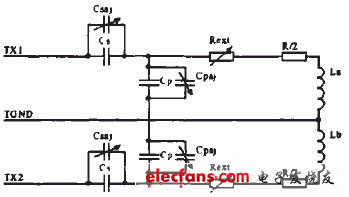

　　天線實際上是一段導線做成的線圈，兩端分別接TX1和TX2中間點接TVSS。設計的天線形狀建議為圓形或矩形。天線原理如圖4所示，圖中Rest為外部電阻，用于調節天線的品質因子，R/2為半截線圈的電阻值。

　　3．4．1 元件初值計算

　　線圈總電感：

　　I——線圈總長度

　　K——天線形狀因子（環形天線K=1.07；方形天線K=1.47）

　　n——線圈匝數

　　ln——自然對數符號

　　外部電阻：

　　Q——天線品質因子，通常取值35

　　ω——ω=2πf；f=13.56 MHz

　　R——線圈總電阻

　　阻抗匹配電容：

　　Z——天線等效阻抗，一般取Z為50Ω左右，天線容易達到最佳性能

　　諧振電容：

　　3．4．2 天線的諧調

　　因?yàn)槔碚撋嫌?jì)算出的元件初值在實際應用中可能會有0～20％的誤差．因此可以使用阻抗分析儀或者示波器來調節Csaj、Cpw、Rext。讓天線性能達到最佳。

　　3．5 微處理器

　　通常采用MCS51系列8位單片機即可實現與讀卡芯片連接的功能，通過并口實現讀寫控制讀卡芯片，并控制蜂嗚器報警提示。而且可以擴展串口轉換電路以實現與PC機的通信，利用PC機上的應用軟件來控制單片機實現讀非接觸式IC卡的功能。由于該電路較簡單，就不在詳述了。

　　4 結論

　　本系統采用MFRC530作為射頻信號讀取的核心模塊。支持type A、type B兩種非接觸式卡的讀取。信號電路采用EMC低通濾波，保證了信號的準確性。天線設計上，在每個電容處并聯一個可調電容，用阻抗分析儀進行天線的諧調后，通過調節可變電容來消除匹配誤差．提高了信號接受的能力和信號接收的精確度．實現了10cm距離內非接觸式IC卡的準確讀取。
