RFID(射頻識別)技術是從上世紀80 年代走向成熟的一項自動識別技術，近年來發展十分迅速。其技術的覆蓋范圍廣泛，許多正在應用中的自動識別技術都可以歸于RFID 技術之內，但它們的工作原理、工作頻率、技術特點、適用領域以及遵循的標準卻是不同的。 RFID 系統的工作頻率，主要有125KHz、13.56MHz、400MHz、860～960MHz、 2.45GHz、 5.8GHz 等多個頻段。

但是，不同的國家和地區的對頻率的分配和最大發射功率的規定是不 同的。在某些地區，某些頻段的RFID 產品可能是被禁止使用的。其中13.56MHz的RFID國際標準有ISO14443和ISO15693兩種。

ISO14443又分為T(mén)ype A 和 Type B兩中。其中Type A 以飛利浦的Mifare one 為代表, Type B有代表性的是目前我國正 在發行的*。ISO14443是近耦合通訊協議，通訊距離小于10cm. ISO15693是疏耦合通訊協議，通訊距離可以達到1.5m.

在ISO15693協議中，為了從閱讀器到疏耦合IC卡的數據傳輸，不僅使用了10%的ASK調制，而且還使用了100%的ASK.此外，有兩種不同的編碼方法：一是“256中取1”，另一種是“4中取1”。

這部分電路通過Cadence spectre 仿真環境進行了仿真，并通過SMIC CMOS 0.18um one play four metal工藝流片驗證。

此RFID技術采用獨創的一項新的RFID芯片技術，不同于常規RFID芯片，此RFID沒有采用傳統EEPROM存儲器，而是應用了彭澤忠博士發明的存儲器技術-XPMTM(超級永久性存儲器)技術。XPMTM，即Super Permanent Memory(超級永久性存儲器)。我們起名為X- RFID,X-RFID 具有高安全、低價、可靠性高和容量大等特點，可廣泛應用于圖書管理、證件防偽，景點會議門票，產品防偽，電子錢包，資產管理，單品管理，物流和供應鏈管理等眾多領域。

本文的重點講述X-RFID芯片高頻模擬接口模塊的設計.下面第二節和第三節描述了RFID 芯片的整個系統結構。第四節描述了13.56MHz RFID系統的電感耦合仿真模型和仿真結果。 第五節得出了結論。

2.應答器芯片的工作原理和系統結構

13.56MHz 符合ISO15693協議標準的RFID的系統結構如圖所示. 這個芯片是通過電感耦合的方式來獲得芯片工作需要的電源,所以稱為無源RFID芯片.主要結構包括: 模擬前端 接口電路, 數字邏輯控制電路和Memory電路.此芯片只有2個PAD連接外部天線. 模擬前端接 口電路包括: 全波橋式整流電路、穩壓電路、高壓保護電路、調制電路、解調電路、上電復 位電路、時鐘提取電路。

當 RFID 標簽芯片進入到讀卡器的磁場范圍內時，通過RFID 標簽芯片的天線和讀卡器 天線之間的耦合，13.56Mhz 的交流正弦波信號傳到全波橋式整流電路，然后轉變成直流電 壓，通過穩壓電路穩壓到需要的電壓值給數字邏輯控制電路和Memory 電路作為電源使用。

由于讀卡機發出的磁場強度跟與讀卡機的遠近距離有關，在離讀卡機距離近的地方磁場強度 大，離讀卡機距離遠的地方磁場強度少，當RFID 標簽芯片離讀卡機距離很近時，由于磁場 強度很大，RFID 標簽芯片天線兩端耦合過來的電壓值很高，如果不進行高壓保護的話，會 對RFID 標簽芯片內部電路造成損壞，所以高壓保護電路必不可少。讀卡機和RFID 標簽之間 的通訊是采用半雙工的模式,讀卡機發出的指令通過ASK 調制疊加到載波上發送給 RFID 標簽 芯片，RFID 標簽芯片通過自己內部的解調電路把指令解調出來送到數字邏輯控制電路進行譯碼，然后處理相應的指令。RFID 標簽芯片的數據的返回通過自己內部的調制電路把數據疊加到讀卡器發出的載波上發送給讀卡機，讀卡機通過自己內波的解調電路把數據解調出來。這樣讀卡器和 RFID 標簽完成互相通信。

2.1 全波橋式整流電路

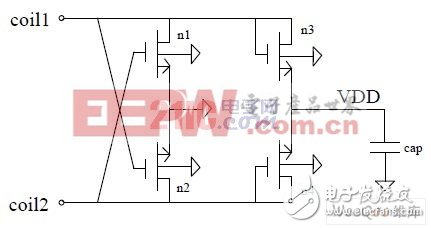

全波橋式整流電路把天線耦合過來的13.56MHz正弦波信號裝換成直流信號，通過穩壓電 路后提供給數字邏輯控制電路和Memory電路的VDD和GND.電路圖如圖2所示。

圖中n1和n2中兩個NMOS晶體管作為開關源極接GND，漏極接天線的兩端。而n3和n4中兩個 NMOS晶體管作為二極管使用，柵極和漏極連接在一起接天線的一端，源極接電源VDD，VDD 通過一個大電容接地，此大電容為儲能電容，即存儲天線耦合過來的電荷，提供給內部電路 作電源VDD。

其中：Vm 是天線正弦波信號的峰峰值， Vth是NMOS晶體管的閾值電壓。

2.2 時鐘產生電路

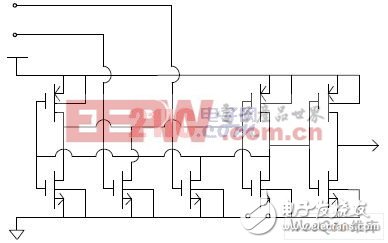

時鐘產生電路如圖3 所示，兩個反相器電路組成了鎖存器電路。信號相位相反的 13.56MHz 的正弦信號通過天線端coil1 和coil2 加到NMOS 管M7 和M8 上，當coil1 為高電 平信號時， coil2 就為低電平信號，這時NMOS 管M7 導通，M8 截止。 當coil1 為低電平 時，coil2 就變?yōu)楦唠娖剑@是NMOS 晶體管M7 截止，M8 導通。 通過這種交替控制，時鐘產生電 路產生了13.56MHz 的方波時鐘信號。

2.3 偏置產生電路

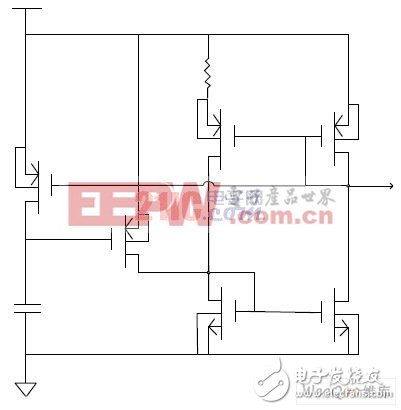

偏置產生電路如圖 4 所示， PMOS 晶體管M1 和M2 還有電容CAP 組成了偏置電路的啟動 電路。PMOS 晶體管M3 和M4 還有NMOS 晶體管M5 和M6 和電阻R 組成了與電源電壓無關的電 流偏置。

由于M3 晶體管的寬長比是M4 的N 倍，而由于M5 和M6 的寬長比一樣，根據電流鏡的原理， 流過M5 管的電流I5 和流過M6 管的電流I6 相等。而

由于上式都是常數,所以,我們可以得到一個與電源電壓VDD 有固定差值的偏置電壓Vbias。

2.4 高壓保護電路

高壓保護電路如圖所示, 高壓保護電路在RFID 標簽芯片中很重要,因?yàn)楫?dāng)讀卡器發出的磁 場強度很大時,而RFID 標簽芯片又離讀卡器天線距離很近時, RFID 標簽天線兩端coil1 和 coil2 感應的電壓可以達到上百伏,如果不加高壓保護電路的,對芯片內部的器件回造成損 壞。

當coil1 和coil2 感應的電壓經過整流電路后,輸出的電壓如果大于M3、M4、M5、M6 和R2 的壓降時，就對coil1 和coil2 電壓進行限壓。從而保護coil1 和coil2 的兩端電壓在正常范圍內。

2.5 穩壓電路

穩壓電路如圖所示。在RFID 標簽芯片中，需要有一個較大的電容儲存足夠的電荷供標簽在輸入能量較弱的時候當作電源來使用。如果輸入電壓過高，電源電壓升高到一定程度，穩壓電路中瀉流電路就要起作用，把電容上多余的電荷釋放掉，以達到穩壓的目的。圖6 中的穩壓電路采用5 個PNP 三極管，這種穩壓電路做到了采用最少的器件達到穩壓的效果。 由于PNP 的Vbe 電壓在0.7v 左右，所以5 個三極管的穩壓在3.5v 左右。當電壓超過 3.5v 后，電流會功過PNP 的發射極到集電極的通路把電荷釋放掉。很好的起到限壓的效果。

2.6 調制電路

調制電路如圖所示。MOD_DATA 是數字邏輯輸出的調制數據信號.用來控制M5 管和M6 管的通斷.從而改變天線兩端的并聯諧振電路阻尼的強弱,實現幅度調制的功能.來完成從 RFID tag 到讀卡機的數據傳輸。

3. 電路仿真結果

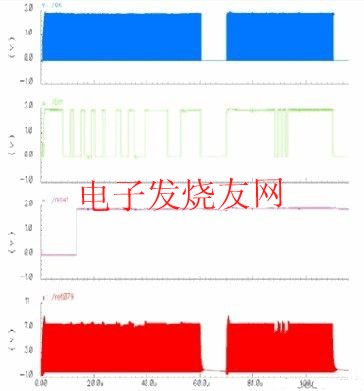

從圖的仿真結果來看: 電路在10%和100% ASK 調制模式下,電路都能正確的解調出正 確的讀卡機發出來的指令. 并且產生20us 的 POR 信號. 在tag 返回?cái)?shù)據的時候, 電路的 modulator 功能正確,可以在天線上產生大于10%的ASK 調制,從而使返回的數據可以被讀卡 器接收.圖是tag 返回?cái)?shù)據的數據和天線的波形圖。

100%和10% ASK 調制仿真結果

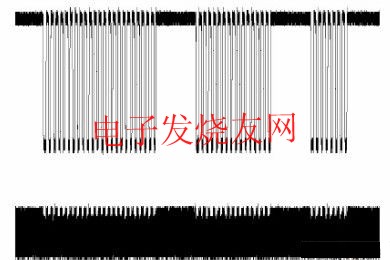

調制的數據和天線的波形圖

4.結論

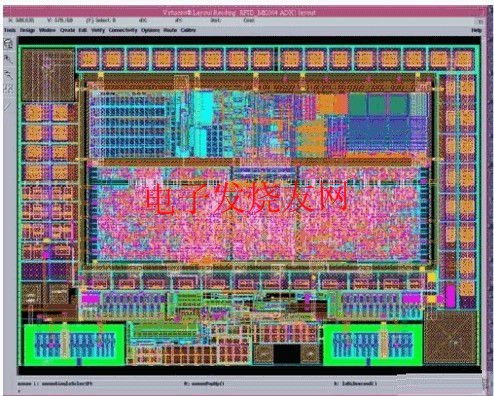

基于 SMIC 0.18um one poly four metal 標準CMOS 工藝設計的符合ISO15693 國際標準協議的RFID 射頻前端電路. 電路仿真的結果表明: 此射頻前端電路可以有效地從 13.56MHz 的RF 信號中恢復出直流電壓1.8v, 并提出數字部分需要的時鐘,和解調出指令數據。整個芯片的版圖照片如圖所示.芯片的面積為960um*600um.流片后測試發現在7.5A/m 場強下可以工作在12CM.滿足設計規格要求。
