GPS( Global Posit ioning System，全球定位系統)是由美國國防部于1973 年提出，歷時20 年建立起來的新一代精密衛星導航定位系統。GPS 作為一種全球性、全天候的連續、實時定位系統，具有在海陸空進行全方位、實時、三維導航與定位的能力，能為用戶提供連續、實時、高精度的三維位置、速度和時間基準。

目前，我國正在實施北斗衛星導航系統( Bei Dou( COMPA SS) Navigat io n Satel lite System) 建設工作,規劃相繼發射5 顆靜止軌道衛星和30 顆非靜止軌道衛星，建成覆蓋全球的北斗衛星導航系統。按照建設規劃，在2012 年前后，北斗衛星導航系統將首先提供覆蓋亞太地區的導航、授時和短報文通信服務能力。在2020 年前后，建成覆蓋全球的北斗衛星導航系統。

長期以來，我國GPS 接收機以國外引進為主，大多數接收機還都是基于國外的GPS 專用處理芯片，不僅價格昂貴，而且性能上受到國外技術限制，無法滿足軍事等領域的要求。由此可見，開發具有自主知識產權的GPS 數字接收機具有戰略意義，自主開發GPS 接收機不僅可以突破國外的技術限制，使GPS 接收機適用于高動態、實時性要求較高的環境中，而且可以為開發! 北斗?導航定位接收機，促進“ 北斗” 導航定位系統的發展提供技術支持和積累寶貴經驗。本文主要介紹以GP2010 為核心的GPS 前端系統的設計。

1 ? 移動GPS前端整體設計

該設計是圍繞Zarlink 公司的專用芯片GP2010 進行的，天線接收到GPS 衛星發射的L1 頻段載波信號，首先經過無源帶通濾波器和低噪聲放大器后，進入GP2010芯片。通過三級下變頻，經過放大、濾波等調整后將射頻信號轉換為中頻信號，然后由兩比特模數采樣器轉換為數字信號，以便后續基帶電路進行相關處理。

1. 1?? 前端射頻信號處理模塊GP2010

GP2010 是Zarlink 半導體公司生產的GPS 接收機射頻前端專用芯片，提供了一個低功率、低成本和高可靠性的GPS 射頻前端解決方案。該芯片采用T QFP44封裝，工作電源為3~ 5 V，功耗200 mW( 3 V 電壓) 。

天線接收到的衛星L1 頻段導航定位信號，經過無源濾波器、低噪聲放大器以及阻抗匹配的微帶線路輸入到GP2010，完成1. 2 節中設計的下變頻方案，從而實現射頻信號到數字中頻信號的轉換。

GP2010 包括片上頻率合成器、分頻器、混頻器、自動增益控制器( AGC) 和一個提供符號與量級數字輸出的量化器。利用該專用芯片僅需少量的外圍電路及少許電子元件，即可構成一個完整的GPS 接收機射頻前端電路。該專用芯片可與Zar link 公司生產的12 通道數字相關器GP2021 相關器或GP4020 基帶處理器配套使用，組成一個完整的GPS 接收機硬件平臺。該專用芯片雖然可完成頻率合成、混頻、濾波以及模數轉換等主要功能，但基準時鐘的晶體振蕩器匹配電路、第一級中頻濾波電路和第二級中頻濾波電路由片外完成，必須自行設計。第三級中頻濾波器為片上濾波器,濾波在片內完成，其輸出中心頻率為4.309 MHz 的中頻信號。

1. 2?? 第一級中頻濾波電路設計

GP2010 進行三級下變頻時，本振信號混頻會同時產生衛星信號的上邊帶和下邊帶，在混頻器之后采用三級中頻帶通濾波器選擇下邊帶，濾去上邊帶和漏進來的信號，利用三級優化濾波來提高接收機抗干擾能力。

GP2010 的第一級下變頻將衛星導航定位信號由1 575. 42 MHz下變頻為175. 42 MHz。第一級中頻濾波器放置在一級變頻的輸出端和二級變頻的輸入端，達到對一級中頻進入二級混頻時的干擾信號、二級中頻的鏡頻干擾信號以及射頻的鏡頻干擾進行有效濾除。當然這些都能通過RF 濾波器來進行消除，但根據Zarlink 半導體公司生產資料要求，仍然推薦使用第一級的中頻濾波器。GP2010 的第一級混頻輸入需要DC 偏移來實現最大的中頻信號處理空間，通常第一級中頻濾波應該包含一個DC 連接，它通過1 只上拉電感器來實現。同時考慮到從第一級到第二級的信號之間存在交流耦合，因此對路徑進行交流去耦，在設計中交流去耦電路采用了兩個帶有諧振器的耦合可調的IC 濾波器完成。第一級中頻濾波器的電路原理圖如圖1 所示。

?

圖1?? 第一級中頻濾波電路示意圖

1. 3?? 第二級中頻濾波器的設計

第二級濾波器串接在二級混頻后的中頻輸出與三級混頻的輸入之間，以達到對二級混頻輸出的中頻信號進行濾波，減小對三級混頻的干擾。由二級混頻輸出差頻信號的特點可知，要求該級濾波器的中心頻率應為35. 42 MHz，帶寬為±1 MHz。根據Zar link 半導體公司有關GP2010 相關資料要求，該濾波器插入損耗1. 4~ 1. 8 dB 之間，帶寬為2 MHz，同時對帶外信號至少要求20 dB 的衰減。第二級中頻濾波器的電路原理圖如圖2 所示。

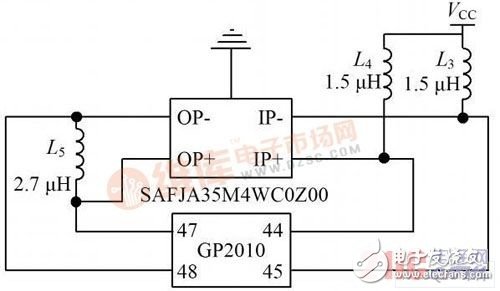

圖2?? 第二級中頻濾波器電路示意圖

2?? GPS 射頻前端實際電路板
