從目前國內WCDMA終端的入網測試情況來看，其測試范圍并不能完全滿足WCDMA運營商對終端的使用需求。WCDMA運營商還必須根據自身WCDMA業務的發展需求，具體規定對WCDMA終端的技術要求和定制需求，通過制定合理的測試規范和實施具體的測試，來檢驗設備制造商提供的WCDMA終端是否能夠滿足運營商的要求。

本文從分析目前WCDMA終端入網測試現狀及其局限性入手，分析說明如何通過WCDMA終端的一致性測試和運營商補充測試來進一步健全WCDMA終端測試體系，以更好地服務于運營商開展WCDMA業務的要求。

WCDMA終端入網測試情況 及其局限性

目前，WCDMA終端入網測試要求涉及到如下幾個方面。

1.電磁兼容性（EMC）：主要為了證實被測設備對其它設備的電磁干擾的程度（騷擾限值）和抵抗其它設備對自身的電磁干擾的能力（抗擾度）。測試內容遵循標準YD/T1595.1-2007《2GHzWCDMA數字蜂窩移動通信系統電磁兼容性要求和測量方法》。

2.比吸收率（SAR）：SAR一般指終端產品中電磁波所產生的熱能，它是對人體產生影響的衡量數據。測試內容遵循標準YD/T1644.1《手持和身體佩戴使用的無線通信設備對人體的電磁照射—人體模型、儀器和規程》。

3.設備安全性：主要為了驗證被檢產品的設計不會引起電擊危險、能量危險、機械危險、著火危險、化學危險、激光或X射線輻射危險，確保產品使用者（包括維修人員）的人身和財產安全。測試內容遵循標準GB4943《信息技術設備的安全》。

4.入網測試：測試內容遵循標準YD/T1548《2GHzWCDMA數字蜂窩移動通信網終端設備測試方法》，涉及到方面有系統接入、位置區更新、小區選擇與更新、切換、基本業務、補充業務、增值業務和并發業務等，但偏重于終端基本性能和功能的測試。

WCDMA終端入網測試的主要目的是要達到WCDMA終端對人身、設備、頻譜進行保護性的要求，同時也要滿足政府的強制性認證要求。

WCDMA終端入網測試局限性如下。

1.缺乏人機界面功能測試，不能體現用戶直接使用體驗。

2.對終端的功能驗證、并發要求、臨界情況和極限情況的考察不夠。

3.缺乏實際的網絡和業務平臺IOT測試，不能體現實際網絡情況。

4.缺乏終端一致性測試，不能滿足終端網絡互聯和漫游的要求。

5.缺乏終端數據業務的具體支持能力性能指標的測試。

6.不能滿足新業務的測試需求。

7.入網認證制度不易隨功能增加而增加測試要求，時效性較弱等等。

8.滿足運營商要求WCDMA終端測評體系。

為更加充分地滿足運營商開展3G業務對終端測試的技術要求，一個完整的WCDMA終端測評體系（參見圖1）應具備如下特點。

1.滿足人身安全、設備安全、頻譜安全、政府強制入網認證等最基本的要求。

2.滿足用戶最直觀的使用體驗的要求。

3.滿足網絡的實際情況，增強對實際現網業務的測試。

4.滿足與國際接軌，保證終端的漫游性能。

5.隨運營商的新業務的增加，靈活增加相應的測試要求。

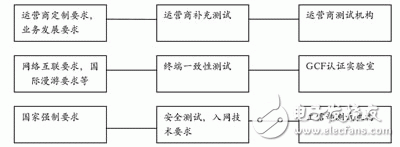

圖1 WCDMA終端測試體系要求

第一層面，國家的終端入網測試，這是整個測試體系的基礎，測試內容有電磁兼容性測試、人體電磁暴露安全性測試、電氣安全性測試、基本性能和功能測試。該部分測試由工信部相關測試機構完成。

第二層面，終端一致性測試，滿足3GPP等相關標準組織的技術要求，保證終端與核心標準的一致性。測試內容有射頻一致性測試、協議一致性測試、USIM卡一致性測試、音頻一致性測試、業務一致性測試。目前國外大多數WCDMA運營商要求終端設備廠商提供一致性測試報告，這是滿足網絡IOT和國際漫游的基礎，一般由GCF認證實驗室完成。

第三層面，運營商補充測試，對于上述兩個層次沒有顧及到而運營商認為有必要的補充測試，應是運營商在上述兩層次測試的基礎上加以重點突出的測試內容。如運營商業務測試，新業務開發測試、2G/3G互操作測試、人機界面要求、實際網絡和業務IOT測試、外圍接口IOT測試（USB、WI-FI、藍牙）、終端耗電測試、充電器測試等。

一個完整的WCDMA終端測試應具備以上3個層次的測試要求，才能比較完整地符合運營商的3G業務開展需求。

WCDMA終端一致性測試要求

在3GPP項目開始之初，業界就確定了WCDMA終端一致性測試的重要性，并且制定了一致性測試的協議規范。終端一致性測試主要是指與標準規范是否相符的測試，可以調研、分析與驗證入網的終端是否符合國際規范的要求。

根據3GPP34.xxx和OMA測試規范，GCF組織制定了WCDMA終端的測試用例。GCF的主要職責是完成GSM/GPRS和3G終端的認證，一致性測試的測試用例的驗證批準，制定現場測試的指導方針，制定測試用例認證的指導方針，制定終端認證的指導方針。

WCDMA終端一致性測試目前有五大類測試，分別是射頻一致性測試，依據規范3GPPTS34.121-1；協議一致性測試，依據規范3GPPTS34.123-1；USIM卡接口一致性測試和USAT測試，依據規范3GPPTS31.121/124；音頻一致性測試，依據規范3GPP TS26.13《語音電話終端聲學測試規范》，用于支持窄帶或者寬帶的任何語音終端，對WCDMA終端的聲學特性給出了最小性能要求；業務一致性測試，依據基于OMA標準相關規范。OMA對WCDMA終端的絕大部分業務（MMS、PoC、DM、SUPL、Browsing、DRM、IMPS）基本上都定義了相應的規范，以保證設備應用的互通性，GCF組織根據OMA制定的業務規范進行了有針對性的選擇，以滿足業務一致性測試的要求。
然而，由于3G業務的復雜多變性，WCDMA終端的一致性測試并不能解決運營商所關心的全部問題。

目前GCF要求的一致性測試通常只能針對某一特性和需求及某一功能的測試，它更多關心的是利用理想的參數進行的一致性測試，僅關心測試是否一致性符合協議規范，而并不關心終端的其他方面的性能指標，比如業務并發測試等。另外，對于運營商開展的特定3G業務的測試也基本不涉及。

WCDMA終端得到一致性測試合格報告并不認為終端符合運營商的使用要求，比如功能與業務測試、互通兼容性測試、路測實際網絡測試等測試就必須由運營商自己來完成。因此，運營商除關心終端一致性測試結果之外，必須有針對性地制定符合自身網絡和業務發展情況的其他終端測試規范。

運營商終端測試要求

隨著彩信、流媒體、視頻電話、手機電視、手機音樂等3G業務的不斷推出，終端上的操作系統以及應用軟件也將更加復雜，功能更強，終端對于這些業務和功能的支持程度，直接關系著廣大用戶對于3G體驗和滿意度。

為保證用戶的服務質量(SLA)，提供更多的業務保證，從實際意義上來講，根據運營商的實際需求進行的測試工作是3G業務成功運營的保障。

運營商結合自身網絡和業務情況，需要重點考察的內容包括以下幾個方面。

1.人機界面測試

可以參考YD/T1438《終端設備應用層軟件功能要求和測試方法》，重點考察終端的通話功能、SMS消息功能、MMS消息功能、通信錄、屏幕顯示、數據與多媒體功能、安全設置、系統設置等項目。同時該項測試也可結合運營商定制終端測試一同進行。

2.業務測試

業務測試是運營商測試的重點，除測試典型3G終端業務對OMA/IMTC標準和其他國際標準的符合程度之外，還要測試一些運營商比較關注的其他內容，以保證終端在現網的正常使用。主要范圍有如下幾點。

MMS業務。考察終端對OMAMMS1.0/1.1/1.2/1.3版本的符合程度、終端多頁顯示或多元素的顯示能力、終端UTF-8或中文編碼支持能力、JPG/GIF等不同的圖片格式支持能力、對過大的MMS信息轉發時的處理能力、MMS發送報告、圖文混排顯示能力、DRM的轉發限制、3GPPQCIF的視頻發送及接收、3GPP2不同格式的音視頻編解碼支持能力、超長的MMS標題顯示能力等。

VT業務?？疾旖K端對MPEG4的各種不同格式支持能力、快速視頻更新的功能、H.263視頻支持能力、終端能否正確的發起視頻電話業務、終端IMTC3G-324M規定的視頻電話要求((ITUH233,H324, H245, H263, H264, MPEG 和GSM-AMR)支持能力、視頻畫面情況測試等。

Java業務。參考GSMNATestSpecificationfor Java Micro Edition (1.0.3)規范，考察終端下載的Java程序或游戲，其Java虛擬機能否讀取終端上的按鍵，如方向鍵或上下鍵；終端上的Java程序，是否能播放、暫停?終端上的Java程序，是否能讀取特定的終端文件系統內容如電話?。唤K端上的Java程序能否顯示3D加速的圖形等 。

DM業務?？疾旖K端對OMADM1.2版本的符合程度，終端的協議棧是否支持DM的各種控制命令；終端能否被運營商的標準DM命令所管理，比如自動更新配置參數，或讀取終端內容、或設置終端的瀏覽器首頁等功能。

Streaming業務?？蓞⒖?GPPTS26.234,Rel.6 3GPP2 C.P0046-0規范，考察終端的應用程序能否支持各種不同的流媒體格式的播放；能否支持各種不同速率底下的流媒體格式流暢的播放；終端的流媒體播放程序是否有相應的控制命令可以播放、暫停流媒體等。

E-Mail業務?？蓞⒖糏ETFIMAP/POP/SMTPOMAEMN 1.0相關規范，考察終端能否針對POP3/SMTP/IMAP4等各種郵件格式收發,單個郵件的收發及多個郵件的收發是否會有問題,能否只下載郵件標題，而不下載內容等內容。

Browsing業務?？疾旖K端對OMABrowsing2.1/2.2/2.3的符合程度，能否正確顯示各種WAP頁面的內容(Xhtml,WCSS格式)，包含文字的加亮、表格的程現方式等。

多個并發業務(Multi-AE)之間的影響。如在生成短消息時被叫情況，網頁瀏覽時接收短消息等并發業務情況下終端的反應情況。

新業務引入前的測試。當引入一項新業務，進行實際的網絡測試之前，為確認終端能否正常工作?？梢酝ㄟ^(guò)在實驗室上開發測試用例，以便提早發現終端存在的問題，向制造商反應問題并要求改善，在現網測試時就能大大的減低測試的通過率及測試的耗時。

各種應用和業務中的出錯測試。如在實現電子商務業務時發生切換失敗，在線游戲過程中發生無線鏈路失敗的處理情況等。

3.外場IOT測試

在WCDMA終端產品的測試與認證中，運營商最關心的一個環節就是該終端產品的實際網絡測試情況，因?yàn)閷?shí)際商用網絡中的現場測試能夠真實反映終端在實際網絡環境中的安全使用性能，終端和網絡設備之間的相互兼容性能，以及最終用戶對運營商業務的感知效果。同時，從目前的測試與認證手段來看，現網測試也是在實際商用網絡環境中來檢驗終端性能最有價值的工具，現網測試能檢驗到在實驗室條件下的模擬環境中所不能遇到的一些實際網絡情況，能夠檢測終端在實際動態環境下的不同行為以及終端與運營網絡的兼容性能。

經驗已經證明在多種不同的網絡基礎設施下產生不同的測試結果，外場IOT測試對驗證終端有著無法取代的優勢。

運營商WCDMA終端外場IOT測試可以遵循GCFDG11測試大綱和運營商自定義的要求，測試的內容和范圍主要集中在網絡接入與注冊、切換、移動性管理、分組域/電路域數據業務、3G和2G網絡之間互操作、并發業務測試、UICC/USIM性能以及與終端的互操作性能、HSPA性能、電路域中基本的語音呼叫、短消息（SMS）、補充業務、多媒體短信（MMS）、瀏覽器、基于電路交換的可視電話、JAVA和J2ME、流媒體、電子郵件的發送和接收等。

4.USIM卡兼容性測試

GCF/PTCRB的USIM卡接口一致性測試，只是對3GPP標準的接口驗證，即使WCDMA終端滿足3GPPTS31.121/124一致性測試的要求，也不能保證機卡之間一定沒問題。有些機卡之間的兼容性問題，仍需要運營商自己來解決。主要涉及范圍為。

（1）面對眾多的智能卡，需要進行終端與卡的兼容性實際測試，需要檢驗每一款終端與每一張智能卡的互操作性。

（2）運營商有特殊的USIM卡文件格式要求，終端的互操作性。

（3）運營商自定義的USIM卡增值業務及Toolkit菜單，終端的互操作性。

（4）測試機卡之間的USAT協議。

解決上述問題的測試方法，除實際的終端與卡的兼容性測試之外，還可以利用USIM卡模擬器來模擬實際的卡文件格式和開發加載運營商的Toolkit菜單，然后監測終端與卡之間傳輸?shù)乃行畔?，并加以分析，是運營商USIM卡兼容性測試的有效方法。

5.其他測試

主要指終端的USB接口、Wi-Fi、和藍牙等外圍接口IOT的測試，終端耗電測試、充電器測試。這些測試可直接引用有關組織的標準來進行測試。

3G終端測試是一個較為復雜的系統性綜合工作，也是一項長期性的工作，它將自始至終伴隨運營商3G業務的發展過程。此外，由于終端設備制造商不斷地調整其軟硬件版本，因此并不能保證流通到市場的終端是其最終版本，為此除必要的測試之外，運營商對終端的版本管理也是測評工作的一項重要內容。

3G終端作為市場最終用戶的業務體驗載體，其性能與功能優劣決定了用戶對3G業務的認可程度。國外的成熟3G運營商均建立了一套完整的終端測試評價體系，隨著我國3G業務的逐漸展開，3G終端測評工作的重要性也逐漸凸顯。對3G運營商而言，必須根據現網和業務的開展情況，不斷地動態地調整其測試要求，有針對性選擇測試范圍和內容，以更好地服務于運營商3G業務的開展。
