摘要： 設計了一款應用于超高頻（UHF）頻段的小型無源抗金屬射頻識別（RFID）電子標簽天線。在一端端口封閉式小型微帶天線的基礎上，基板采用介電常數為22的微波介質陶瓷可以進一步減小天線尺寸，饋電方式為一端通過短路片接地的插入式饋電，通過對輻射貼片另一端加載短路片來實現寬頻帶。使用HFSS仿真軟件進行天線設計，天線尺寸約為32 mm×24 mm×4 mm，置于200 mm×200 mm的金屬板上，在860~960 MHz的工作頻段內，S11《-15 dB，阻抗匹配極好，MATLAB仿真的讀取距離約為7 m。標簽天線的整體設計滿足小型化、抗金屬、寬頻帶、低成本的設計要求。

關鍵詞：射頻識別抗金屬標簽天線小型化

中圖分類號： TN827+.2

文獻標識碼： A

DOI：10.16157/j.issn.0258-7998.180563

中文引用格式： 景裕文，崔英花。 一種小型無源UHF抗金屬標簽天線的設計［J］。電子技術應用，2018，44（11）：13-16.

英文引用格式： Jing Yuwen，Cui Yinghua.Design of a small passive UHF anti-metal label antenna［J］。 Application of Electronic Technique，2018，44（11）：13-16.

Design of a small passive UHF anti-metal label antenna

Jing Yuwen，Cui Yinghua

College of Computer，Beijing Information Science & Technology University，Beijing 100101，China

Abstract： This paper designs a UHF band and small passive anti-metal RFID electronic tag antenna. On the basis of one end port enclosed small micro-strip antenna， the substrate uses dielectric constant in 22 of the microwave dielectric ceramic to further decrease the size of the antenna. Insert-fed is adopted，in which one end grounds through short-circuit patch，and the other end of the radiation patch loads short-circuit patch to redize broadband. Using HFSS simulation software for antenna design， the size of the antenna is about 32 mm×24 mm×4 mm， which is placed on a 200 mm×200 mm metal plate. In the working band of 860～960 MHz， S11 is less than -15 dB， impedance matching is excellent， and the reading distance of the simulation of MATLAB is about 7 m. The overall design of the tag antenna meets the design requirements of miniaturization， anti-metal， broadband， and low cost.

Key words ： radio frequency identification；anti-metal；tag antenna；miniaturization

0 引言

射頻識別(Radio Frequency Identification，RFID)[1]是一種非接觸的近距離自動識別技術，其基本原理是利用射頻信號或電磁場耦合的能量傳輸特性，實現對物體的自動識別。RFID技術具有抗干擾能力強、存儲信息量大、非接觸、使用壽命長、可多標簽識別、響應速度快等特點。RFID系統已經被廣泛應用在公共交通、人員身份識別、車輛管理、自動收費、門禁管理等領域。

無源RFID系統通常分為低頻（LF）、高頻（HF）和超高頻（UHF）系統，由讀寫器、標簽、天線3個基本要素構成，在設計RFID系統時，必須考慮RFID系統所處的背景環境。文獻[2]-[4]分析了復雜環境下，無源UHF電子標簽天線的讀寫性能，在不同環境下標簽的讀寫性能會受到影響，尤其是當標簽貼附于金屬表面時，標簽幾乎不被讀取。文獻[5]分析了金屬對標簽天線的影響原因，并采用墊高型標簽來克服金屬的影響，利用金屬對電磁波的反射來加強標簽的讀取性能，但是天線尺寸較大，天線性能不理想。文獻[6]采用矩形微帶貼片切角和電容耦合饋電技術來實現微帶天線的圓極化、寬頻帶特性。

本文通過對端口封閉式小型微帶天線[7]的研究，對輻射貼片加載短路片，并采用高性能的微波介質陶瓷[8]作為介質基片，在犧牲較少增益的前提下，可以對現有的抗金屬天線[9]進行尺寸縮減，并獲得良好的匹配性能。標簽芯片采用的是EM4235型號的UHF-RFID標簽芯片，該芯片在中心頻率為920 MHz的阻抗為18-j178 Ω。

1 抗金屬標簽結構及實現

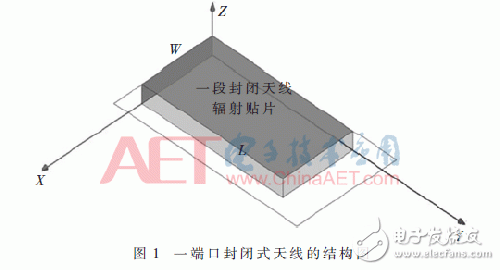

傳統的矩形微帶天線貼片與接地板之間的場具有以下特點：（1）電場只有Ex分量，磁場只有Hx和Hy分量，即微帶天線輻射沿z軸方向的TM波；（2）內場不隨z坐標變化；（3）四周邊緣處電流無法向分量，即邊緣處切向磁場為零，故空腔四周可視為磁壁。文獻[7]通過將天線空腔的一個端口用銅箔封閉，如圖1所示，介質上表面覆蓋輻射貼片，輻射貼片長為L(zhǎng)，寬為W。把xoz平面的左端口用銅箔封閉，這樣就構成了一端口封閉的微帶天線結構。

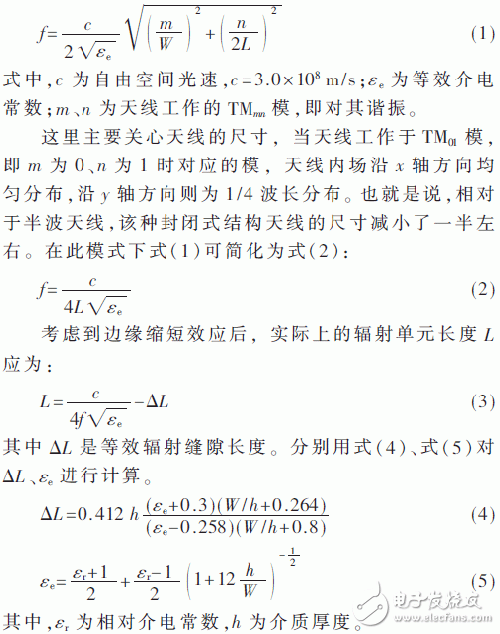

由于理想金屬表面不存在電場的切向分量，從而使封閉端口所在的平面變成理想電壁。利用空腔理論對天線內場進行分析，矩形微帶天線通常都工作于TM01模（或TM10模），可得到TMmn模的諧振頻率為：

本文選用介電常數為22、厚度4 mm的微波介質陶瓷作為介質基板。作為現在通信技術中關鍵基礎材料的微波介質陶瓷，主要應用于UHF、SHF（超高頻）頻段，具有以下優點：相對介電常數高，以便于器件小型化；品質因數Q值高或介質損耗tanδ小，保證優良的選頻特性。

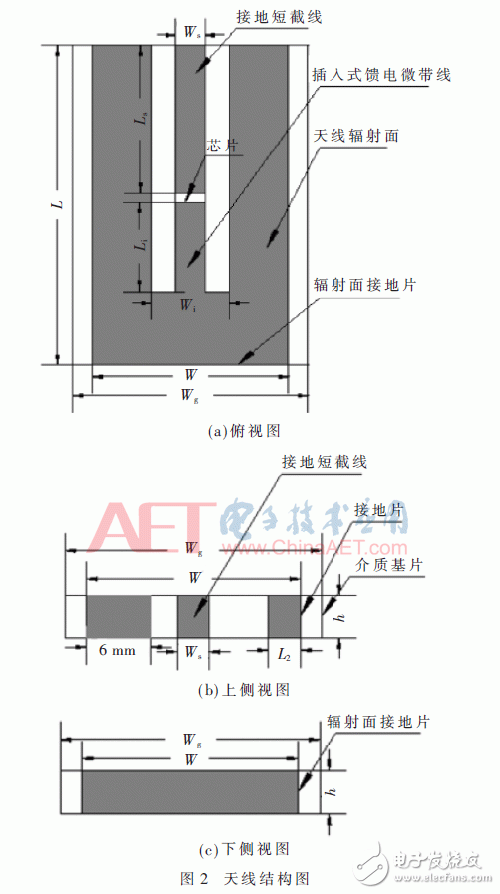

設計的抗金屬天線由一端接地天線輻射面、接地短截線、兩個短路片及接地平面構成。介質基板采用微波介質陶瓷，厚度為4 mm，相對介電常數為22，天線寬度W為20 mm，由式（3）計算得到輻射貼片長度L約為32 mm，天線各參數分布如圖2所示。其中，L為輻射貼片整體長度，W為輻射貼片整體寬度，Wg為天線整體寬度，Li為插入式饋電微帶線的長度，Wi為插入式饋電微帶線的寬度，Ls為接地短截線的長度，Ws為接地短截線的寬度，L2為一端短路片長度。

2 天線模型理論及等效電路圖

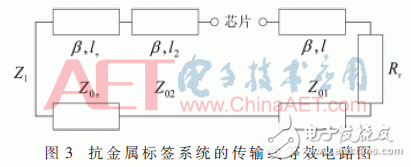

天線各參數在設計之前需要了解參數設計的指導原則和參數變化對天線性能影響，本文提出的天線模型可以用圖3所示的傳輸線等效電路模型來表示。

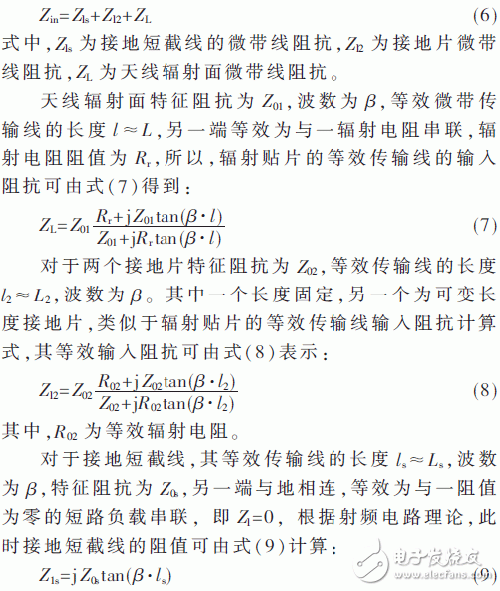

天線的輻射面、接地短截線和兩個接地片分別等效為一段微帶傳輸線，饋電端位于傳輸線之間，天線的輸入阻抗為這三段微帶線的串聯阻抗值，即：

由上式可知，短截線電阻值近似為零，電抗值隨短截線的長度改變而改變，當0

根據上述分析，抗金屬天線的等效輸入阻抗是輻射面阻抗、接地短截線阻抗和接地片阻抗的串聯。Ls的變化將引起傳輸線電抗值變化。當0

3 天線仿真及結果分析

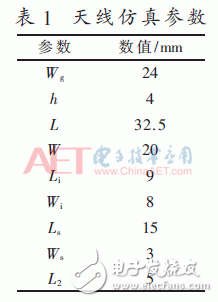

本文使用高頻電磁場仿真軟HFSS13.0作為仿真工具。利用式（1）～式（9），并經過參數優化可以得到天線的最佳設計參數，如表1所示。

仿真參數的定義如下：Ls和L2是可變變量，中心頻率為920 MHz，掃頻范圍為820 MHz~1 GHz，步長為5 MHz。金屬環境的模擬采用200 mm×200 mm的金屬板來代替，天線的端口阻抗設置為芯片阻抗的共軛，即Z=18+j178 Ω。通過調節Ls和L2，來實現天線輸入阻抗與芯片的最佳共軛匹配。

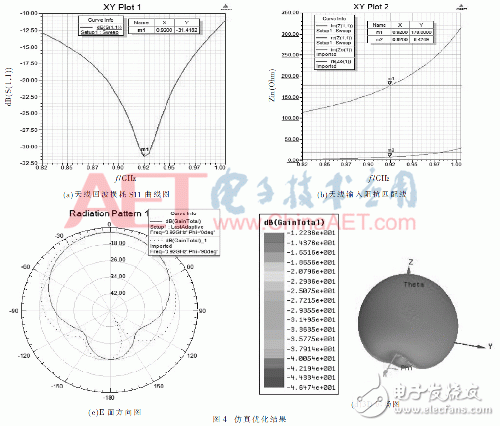

使用HFSS仿真優化后的結果如圖4所示，在920 MHz，S11最小值為-31 dB，此時天線的輸入阻抗為8+j178 Ω，表明與天線端口阻抗匹配極好。在860 MHz~960 MHz的頻段內，S11<-15 dB的相對帶寬為11%，表明天線滿足不同國家的頻率要求。根據天線的方向圖，通過式（10）[10]計算天線的讀取距離：

4 結論

本文對現有微帶結構的抗金屬標簽天線進行小型化改進設計，利用端口封閉式微帶天線的結構原理，采用新型微波介質陶瓷作為介質基板，通過加載接地片，設計了一種32.5 mm×24 mm×4 mm小尺寸抗金屬標簽天線，滿足了客戶對小尺寸、低成本、抗金屬標簽的要求，同時在860~960 MHz 頻段內，回波損耗S11<-15 dBm（相對帶寬11%），滿足寬頻帶要求。置于金屬板上的增益約為-8 dBi，滿足了大于1 m距離讀取標簽的要求。
