高性能GSPSADC為基于賽靈思FPGA的設計解決方案帶來板載DDC功能

寬帶每秒數千兆個樣本(GSPS)模數轉換器(ADC) 為高速采集系統帶來眾多性能優勢。這些ADC在高采樣率和輸入帶寬下提供較寬的可見頻譜。然而，有些情況需要寬帶前端，有些則要求能夠?yàn)V波并調諧為較窄的頻帶。

當應用只需要較窄帶時，用ADC采樣、處理和傳送寬帶頻譜本身就低效，而且還耗能。當數據鏈路占用賽靈思FPGA中的大量高速收發器，只為在后續處理中對寬帶數據進行抽取和濾波時，就會產生不必要的系統負擔。賽靈思FPGA收發器資源可以得到更好的分配，以接收所需的低帶寬并疏導來自多個ADC的數據?？稍贔PGA的多相濾波器組信道器中針對頻分復用(FDM) 應用進行額外濾波。

高性能GSPS ADC現將數字下變頻(DDC)功能在信號鏈中進一步提升，以使其位于基于賽靈思FPGA的設計解決方案的ADC之中。該方案為高速系統架構師提供了多種新的設計選擇。然而，由于該功能對ADC來說相對比較陌生，因此工程師可能就DDC模塊在GSPS ADC中的運行存在一些設計相關問題。讓我們理清一些最常見的問題，以便設計人員能夠更有信心地使用這種新技術。

為了充分獲得DDC的性能優勢，設計中還要包含濾波器-混頻器組件以作為抽取的補充。

什么是抽??？

最簡單的定義，抽取就是只觀察ADC輸出樣本中具有周期性的子部分，而忽略其他部分。結果就是通過下采樣來有效降低ADC采樣率。例如，ADC的M抽取模式只輸出第M批樣本中的第一個，舍棄之間的所有其他樣本。對每個M的倍數，重復該方法。

樣本抽取本身只能有效減小ADC采樣率，并相應地作為低通濾波器。如果沒有頻率變換和數字濾波，抽取只會在頻域中將基波的諧波以及其他雜散信號相互疊加。

DDC的作用是什么？

既然抽取本身無法阻止頻帶外信號的疊加，那么DDC是如何做到的？

為了充分獲得DDC的性能優勢，設計必須包含濾波器-混頻器組件作為抽取功能的補充。數字濾波能從狹義上的頻帶（由抽取比率設定）中有效消除帶外噪聲。DDC的典型數字濾波器實現方案是一個有限脈沖響應(FIR) 濾波器。由于沒有反饋，這種濾波器只與過去的輸入有關。濾波器的通帶應匹配抽取后的轉換器有效頻譜。

DDC濾波器應該多寬？

DDC的抽取比率通?；谡麛?shù)因數，即2的冪次方（2, 4, 8, 16等）。不過，抽取比率實際上可以是基于DDC架構的任意比率，包括小數抽取。對于小數抽取的情況，在抽取前通常需要一個插值計算模塊來實現有理分?jǐn)?shù)比率。

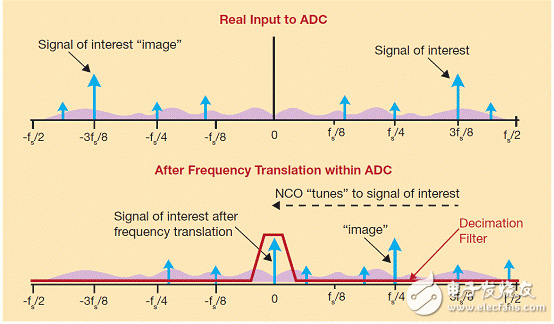

圖1 – 采用低通濾波器和NCO的頻率變換可在所需頻率下有效實現帶通濾波器。頻率規劃能確保不想要的諧波、尖刺和圖像落在頻帶以外。

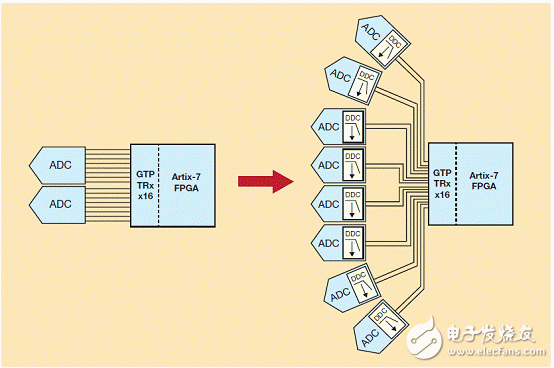

圖2 – 抽取比率為8的DDC能讓賽靈思Artix-7的16 GTP 6.6Gbps收發器支持八個ADC，每個都通過兩條JESD204B通道傳送抽取后的I/Q數據，反之只能支持兩個ADC，每個通過八條通道輸出完整帶寬。

理想情況下，數字濾波器應準確匹配抽取頻率帶寬并濾去頻帶以外的一切干擾。然而，實際的有效濾波器帶寬無法準確匹配抽取比率的整個帶寬。因此，濾波器帶寬將是抽取頻率的一定百分比，例如85%或90%。舉例來說，抽取因數為8的濾波器的有用帶寬實際上可能是采樣率除以10或fs/10。DDC濾波級必須具備較低的通帶紋波和較強的阻帶混疊抑制能力。

頻率是固定的嗎？

下個問題是DDC濾波器的頻率是固定的，還是能進行調諧并集中于某個所需的特定頻帶。

我們已經討論了DDC的抽取和濾波級。不過，只有在所需頻率處于從DC開始的濾波器通帶之內時才有意義。如果不是這樣，我們需要采取方法將濾波器調諧到不同的頻譜部分以觀察有用信號?？衫脭?shù)控振蕩器(NCO)在第一個或第二個奈奎斯特區域內調諧窄帶。NCO用來將濾波器頻帶調諧和混合到寬帶頻譜的不同部分（圖1）。

數字控制字提供采樣率的小數分頻器，頻率布置分辨率由數字控制字中所使用的位數來設定，可實現對有用頻帶的混合?？刂谱志邆湎鄳?yīng)的調諧范圍和分辨率，以便將濾波器放在所需的位置。典型的NCO控制字可能多達48位分辨率，跨越采樣頻率的兩個奈奎斯特頻帶，這對大多數應用來說足夠了。

NCO帶有一個混頻器。該器件工作方式很像模擬正交混頻器，可將NCO頻率作為本地振蕩器，以執行對真實、復雜輸入信號的下變頻。
