幾乎所有電子電路中都能看到有源模擬濾波器的身影。音頻系統使用濾波器進行頻帶限制和平衡。通信系統設計師使用濾波器調諧特定頻率并消除其它頻率。為了使高頻信號衰減，所有數據采集系統都在模數轉換器（ADC）前面有一個抗鋸齒（低通）濾波器，或者在數模轉換器（DAC）后面有一個抗鏡像（低通）濾波器。這種模擬濾波還可以在信號到達ADC之前或者離開DAC之后，消除疊加在信號上面的高頻噪聲。如果ADC的輸入信號超出轉換器采樣頻率的一半，則該信號的大小被可靠地轉換；但是，在其變回數字輸出時，頻率也發生改變。

利用TI的WEBENCH濾波器設計器軟件，可以高效地設計出低通、高通、帶通或者帶阻濾波器。這種應用程序替代了TI的FilterPro和以前國家半導體的WEBENCH有源濾波器設計器軟件。在生成有源濾波器時，它使用這些程序和公式。但是，它允許深度調節各種濾波器變量，優化濾波器，為濾波器電路尋找到正確的TI運算放大器 (op amp)，并具有SPICE模擬功能，比上面兩個程序更加強大。

低通模擬濾波器的重要設計參數

低通模擬濾波器的頻域規范包括4個基礎參數：

●fc，即濾波器的–3-dB截止頻率

●Ao，即濾波器的增益

●Asb，即阻帶衰減

●fs，即阻帶衰減的中斷頻率

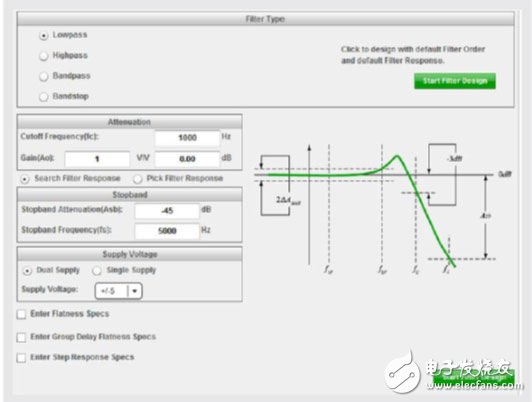

圖1所示W(wǎng)EBENCH濾波器設計器的濾波器類型窗口列出了這些參數。DC到截止頻率的頻率范圍為帶通區域。圖1中Ao為帶通響應量級。使用巴特沃茲（Butterworth）或者貝塞爾（Bessel）濾波器時，帶通響應可以為扁平，并且無紋波。相反，一直到截止頻率，切比雪夫（Chebyshev）濾波器都有紋波。切比雪夫濾波器的紋波誤差量級為2△AMAX。

濾波器響應超出fc時，它會通過過渡帶降至阻帶區域。濾波器近似法（巴特沃茲、貝塞爾和切比雪夫等）決定過渡帶的帶寬和濾波器的階數（M）。傳輸函數的極點數決定濾波器階數。例如，如果某個濾波器的傳輸函數內有3個極點，則其為一個三階濾波器。

一般而言，當更多極點用于實現濾波器設計時過渡帶變得更小，如圖2巴特沃茲低通濾波器所示。理想情況下，低通、抗鋸齒濾波器應有“磚墻”式響應，并且過渡帶極小。實際而言，這并不是最好的抗鋸齒方法。進行有源濾波器設計時，每兩個極點就要求有一個運算放大器。例如，32階濾波器要求16個運算放大器、32個電容器和多達48個電阻器。

模擬濾波器近似計算類型

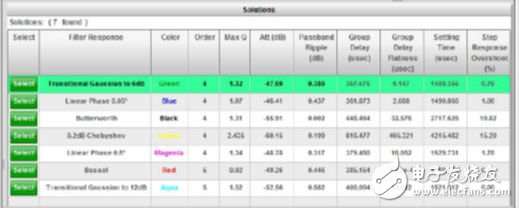

圖3顯示了WEBENCH濾波器設計器觀察屏幕的解決方案窗口中一些可用的低通濾波器類型。用戶點擊“開始濾波器設計”按鈕（圖1）以后，出現該屏幕。
