引言

隨著真空開關技術的加速發展，真空滅弧室不斷地走向小型化，真空滅弧室內部絕緣水平的合理設計已顯得尤為重要，并成為領域內普遍關注的研究方向，真空滅弧室內部電場的分布是內部絕緣水平設計的關鍵，而內部電場分析研究是一項極其復雜的動態絕緣問題，其基礎是真空滅弧室內部靜電場問題的研究。這里僅從真空滅弧室的靜態電場來著手分析，在小型化真空滅弧室設計與改進過程中，借助Ansoft Maxwell軟件的靜電場分析功能可以對真空滅弧室內部各組成元件的不同形狀和不同位置下的靜電場進行分析，根據分析結果不斷地調整，最終使其內部靜電場達到均勻分布的狀態，從而提高了小型化真空滅弧室的內部絕緣水平。

1、Ansoft Maxwell軟件介紹

Ansoft Maxwell軟件是國際上流行的大型通用有限軟件包，是功能強大的電磁場仿真工具，主要應用于電場、磁場、渦流場、熱場等領域的計算與分析中。

Ansoft Maxwell軟件是完全的Window程序，友好的用戶界面，使用起來直觀、方便。該軟件較比其它有限元分析軟件具有如下幾點優勢：
（1）具有強大的數據處理功能。
（2）擁有簡便易行的繪圖功能的同時兼有模型輸入端口，可以方便的導入其他繪圖軟件形成的模型。
（3）在剖分過程中，可進行手動剖分和自動剖分，網格形狀和疏密程度靈活多樣，能量誤差可減小到任意指定值。
（4）能夠進行各類線性和非線性分析。

2、Ansoft Maxwell軟件在小型化真空滅弧室絕緣優化設計中的應用

真空滅弧室內部主要由觸頭、導電桿、屏蔽罩、波紋管等元件組成，影響其內部絕緣水平的因素很多，但內部結構的合理設計可以有效實現內部各間隙之間的電容均衡，內部電場強度分布均勻，從而提高內部絕緣水平。下面是筆者在工作中利用Ansoft Maxwell 二維軟件對小型化真空滅弧室內部結構和電場進行分析優化的一些方法和體會，供同仁們探討。

2.1真空滅弧室計算模型的建立

Ansoft Maxwell的二維靜電場分析主要包括3個部分：前處理模塊、分析模塊和后處理模塊。主要過程為建立模型、設置邊界、定義材料、賦予邊界條件和載荷、剖分、求解和后處理等。

真空滅弧室是典型的軸對稱結構，其內部電場可以視為軸對稱電場，所以在建立計算模型時只需要繪制一半的結構圖即可，這樣可簡化為二維軸對稱問題來分析，可減少后處理過程中的計算量。模型可在Ansoft Maxwell 中建立，也可以在其它繪圖軟件中繪制，然后通過輸入端口導入模型。筆者建議在AUTO CAD或CAXA中建立模型，導入Ansoft Maxwell 中后即可使用，旋轉所成的體即可視為求解對象。結構模型如圖1所示：

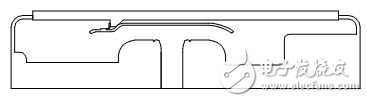

圖1 真空滅弧室計算模型圖
模型建立起來后，設置邊界條件很關鍵，事實上真空滅弧室電場的求解是屬于開域場問題，這里我們?yōu)榱撕侠泶_定真空滅弧室電場無界計算區，我們通常取相當于滅弧室內部區域的5倍距離處作為開域場邊界，其外部即可視為一無限遠空間，如圖2所示：

圖2 真空滅弧室全場域電場計算模型場域分區

1—真空滅弧室 2—空氣3—無限遠計算區域 4—開域場邊界

2.2 靜態電場的計算

電算前要根據結構設計對各種材料進行賦值，將無限遠邊界定義為氣球邊界。計算條件為：動觸頭及與其連接的金屬件電位設為零，靜觸頭及與其連接的金屬件電位設為10kV，屏蔽罩設置為懸浮電位，無限遠處的氣球邊界設置為電壓，這里的動靜端電壓條件的設定也可以反過來。根據設定的條件，Ansoft Maxwell 軟件運用自適應網格剖分技術，自動生成剖分單元，進行有限元電場分析，如圖3所示。其計算誤差可減小到任意指定值，本文計算中能量誤差小于1%。

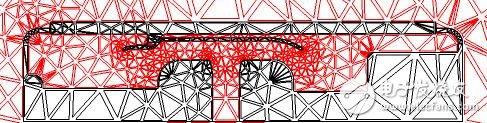

圖3 自適應剖分結果

Ansoft Maxwell軟件具有強大的后處理功能，可以分析電場方面的多種問題，例如電場強度、電力線分布、電感、電容等，本文主要從特殊點的電場強度和瓷殼沿面的電力線分布來分析。

2.3 小型化真空滅弧室內部結構優化設計

真空滅弧室小型化后，內部各結構件的尺寸、形狀及其相互位置關系對內部絕緣水平的影響非常大，下面針對幾種不同的結構進行分析，結構示意圖如圖3所示。

圖3—a與圖3—b的區別在于屏蔽罩的裝配方向與位置不同；
圖3—c與圖3—b的區別在于靜端屏蔽罩的設置。

圖3不同的設計結構

利用Ansoft Maxwell軟件分別對3種方案進行分析計算，在施加相同載荷的條件下得到的結果截然不同。

2.3.1電力線的分布
