adm2483的功能特點：

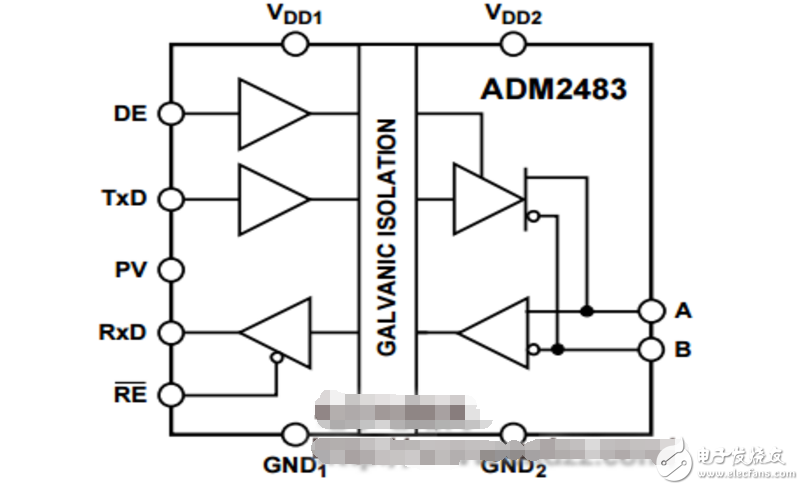

　　ADM2483是ADI推出的一款隔離型的RS485收發器，內部集成了ADI專利的icoupler（磁耦）隔離技術，功能上相當于集成了三個單通道的光耦和一個RS485收發器，速率是500Kbps，封裝是SOW--16.在應用上有以下幾個優勢和注意點：

　　1、體積小：原來我們要用三個6N137和一個MAX485、還有一個DC-DC隔離電源模塊來做RS485通訊的接口隔離，但這些只用一個ADM2483和一個DC-DC隔離電源模塊就可以了，因?yàn)榇鸥綦x技術屬于電壓型，所以無需外接限流電阻，而且前端支持3.3V/5V供電，大大簡化了電路和提高了性能。

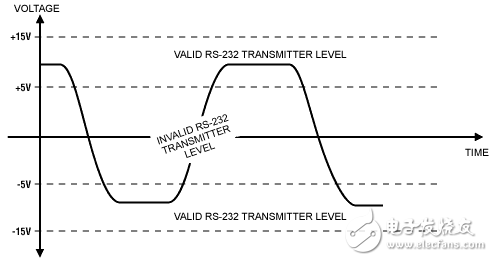

　　圖示：收發器高低電平時的傳輸波形圖

　　2、獨特的電源監控功能：ADM2483有一個電源監控腳PV，這個引腳的功能是供電電源監測，當供電電源低于2.0V時，此引腳置低，ADM2483不工作，當供電電源高于2.0V時，此引腳則會自動置高，ADM2483工作，一般在實際應用中，將其置高或懸空（注：置高時最好接一10K左右上拉電阻，以防電流過大將PV腳燒壞），實際電路圖如示：

　　（因內部已集成了信號隔離，所以收發與控制引腳可直接與CPU相接）

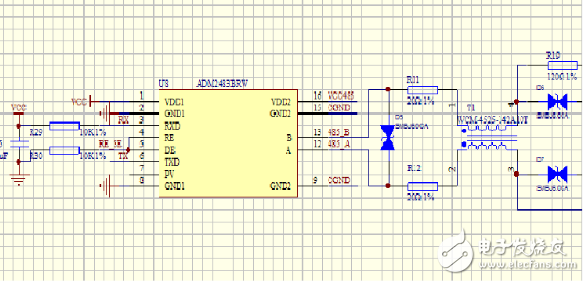

　　圖示：ADM2483實際應用電路圖（僅供參考）

　　3、A、B總線端：ADM2483內部集成的RS485收發器，具有熱關斷與輸入失效保護功能。但ADM2483并不具有ESD保護功能（最多人體模式可到4000V），所以，總線端需加保護電路，我實際測試過的值是，在僅接入6.7V的TVS管后，其可達±8 kV接觸放電，所以對于一些基本的應用，還是不錯的。

　　4、成本：現在ADI的美金報價是3.00美元，但我們用的也就在10多塊錢?；疽泊蟾旁?6塊左右。

　　adm2483應用電路

　　ADM2483差分總線收發器是一款集成式電流隔離器件，適用于多點總線傳輸線路的雙向數據通信。它針對平衡傳輸線路而設計，符合ANSI TIA/EIA RS-485-A和ISO 8482:1987（E）標準。該器件采用ADI公司的iCoupler 技術，將3通道隔離器、三態差分線路驅動器和差分輸入接收器集成于單封裝中。器件邏輯端可以采用5 V或3 V電源供電，總線端則采用5 V電源供電。

　　典型電路：

　　ADM2483特性：集成電氣數據隔離的RS-485收發器；高共模瞬變抗擾度： 》25 kV/μs；熱關斷保護；低功耗工作： 2.5 mA最大值

　　ADM2483典型應用范圍：隔離接口；樓宇控制網絡；多點數據傳輸系統

　　ADM2483參考設計應用電路：

?
