ADM2582E/ADM2587E采用isoPower?集成式隔離DC/DC技術，是一款隔離的RS-485/RS-422收發器，可配置成半雙工或全雙工模式，通信速率分別為數據速率：16 Mbps/500kbps，采用20引腳寬體SOIC封裝，管腳兼容，其額定工作溫度范圍為工業溫度范圍（?40°C to +85°C）。

　　adm2587e引腳功能介紹

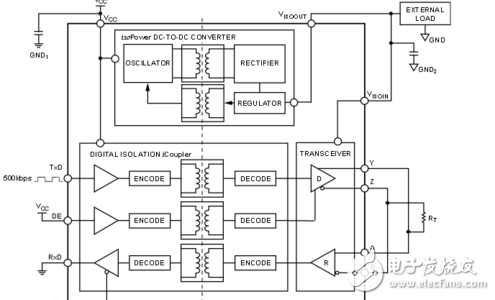

　　ADM2587E帶有RE/DE使能控制引腳，能夠支持半雙工應用，其應用電路圖如下：

　　圖1

　　ADM2587E用于半雙工RS-485/RS-422接口隔離：由于ADM2587E后端有A、B、Y、Z四路輸出，當用作半雙工電路時，需要將A和Y連接，作為半雙工的A信號線，將B和Z連接，作為半雙工的B信號線。兩個VCC引腳的輸入端和GND1引腳之間接有0.01uF、10uF及2個0.1uF電容，這些電容是必要的，能夠去耦及濾波，保證輸入電源的平穩。同樣，Visoin與GND2引腳之間的0.1uF和0.01uF電容，Visoout和GND2引腳之間的0.1uF和10uF電容都是芯片工作所需要的。在ADM2587E的總線輸出側的Visoin引腳和Visoout引腳必須連接在一起，從圖1的功能框圖中我們可以看到，Visoout引腳是ADM2587E內部隔離電源的輸出引腳，而Visoin引腳是內部集成RS-485/RS-422收發器的電源輸入引腳。

　　全雙工隔離

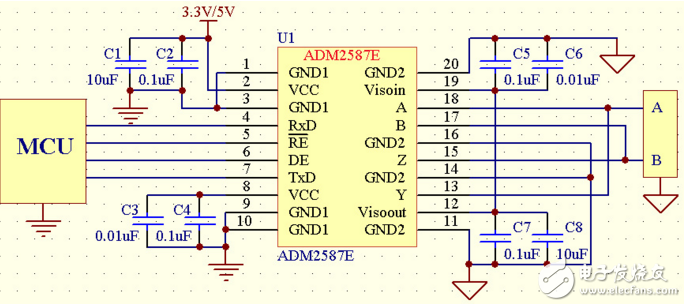

　　ADM2587E的全雙工隔離電路非常簡單，將邏輯側引腳與控制芯片連接，總線側引腳與總線相接即可。其應用電路圖如下：

　　圖2

　　ADM2587E用于全雙工RS-485/RS-422接口隔離

　　ADM2587E的全雙工隔離電路與半雙工隔離電路類似，其后端的A、B、Y、Z直接與全雙工總線相連即可。

　　ADM2582E/ADM2587E均可采用3.3V或5V供電，能夠方便的與普通5V供電系統和低功耗的3.3V供電系統連接。A、B、Y、Z引腳上帶有±15KV的ESD保護及25KV/us的共模抑制能力，能夠?yàn)樾酒_提供大部分的保護功能，在惡劣的應用環境中，可以在總線上添加TVS管等器件以增強芯片對大的浪涌電流、電壓的防護能力。

　　adm2587e外圍電路分析

　　ADM2587E特性：隔離的RS-485/RS-422收發器，可配置成半雙工或全雙工模式，isoPower?集成式隔離DC/DC轉換器，在RS-485輸入/輸出引腳上提供±15 kV ESD保護功能，ADM2587E數據速率： 500 kbps，5 V或3.3V電源供電，總線上擁有256個節點，開路和短路故障安全接收機輸入，高共模瞬態抑制能力： 》25 kV/μs，熱關斷保護

　　ADM2587E典型應用范圍包括：隔離式RS-485/RS-422接口，工業現場網絡，多點數據傳輸系統

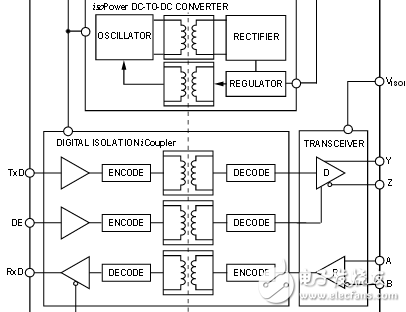

　　ADM2587E內部結構框圖：

　　圖1為ADM2587E 內部結構框圖

　　ADM2587E參考設計電路：

　　圖2 為ADM2587E參考應用電路
