6N11和6AS7雙管耳放的實際制作

    本來我是不喜歡膽機的，這個膽機耳放的制作純屬偶然，昨天從郵局取回“小不才”朋友的禮物，打開一看是6N11和6AS7雙管耳放的PCB板子，板子上已經把電阻都焊好了，好送了一個6AS7?？磥硎欠且屛抑匦伦瞿憴C(jī)了。正好手頭有88年產的北京牌6N11和一些從報廢的電腦電源中拆出來的200V的電解，于是湊足剩余的元件，燒熱烙鐵正式開工了。

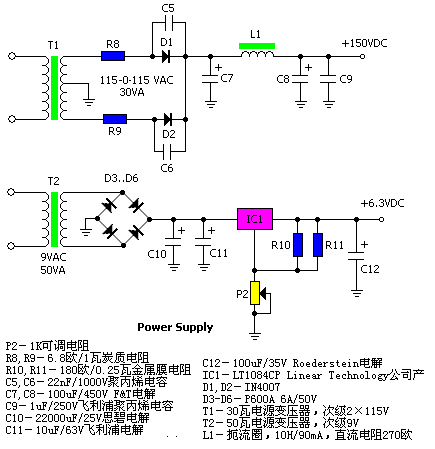

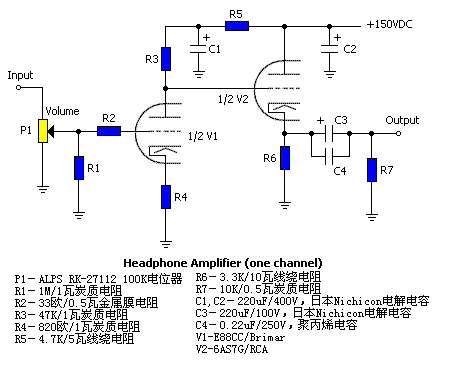

    原機的放大部分與電源的電路圖如下所示，所有的元件的數值已經在電路圖上標明了，照?qǐng)D索驥，只用了2個多小時，就把電路板焊接好了，由于手頭沒有合適的變壓器，只好把一個輸出220V的100W隔離變壓器的次級繞組并聯起來，得到一個交流110V的主電源，另外找了一個100W的有輸出6.3V繞組的變壓器，先接通燈絲的6.3V繞組，看到兩個管子的燈絲慢慢的亮起來了，然后通過延時電路接通了主電源，觀察一會沒有發現異常，于是先用一個廉價的電腦耳麥當負載，接上音源，嘿嘿~~竟然一次焊接成功，出聲音了。

    需要說明的是，“小不才”朋友送我的電源板是橋式整流RCLC多重濾波電路，并且有高壓延時接通電路。由于沒有找到合適的電感，干脆就用RCRC濾波的形式了，燈絲的供電也與原來的電路有差別，我采用的是交流6.3V直接供電的，在使用過程中，沒有發現任何不妥，耳機中幾乎聽不到噪音。
    看到用廉價的耳機能出聲音，馬上換上我的AKG的K240M，說實際的，這個耳放的音質不能讓我滿意，于是開始了漫長的調試過程，下面把調試的結果向大家匯報一下：
    原來的機器雖然效果還不錯，但是，給人的感覺是陰偏小、聲音緊、聲場收縮、低音控制力不好。。。。?？傊遣粷M意。再看看這個電路很好的設計呀，不應該出現這個結果，看來是要向這個電路開刀了。
    在調試之前，首先查閱了6N11和6AS7的參數，根據前人的經驗，6N11的工作電流調整在2-3MA音質是令人滿意的。實測電阻R3兩端的電壓將近80V，就是說G1的工作電流是80/47=1.7MA，看來是有些小了，要增大G1的工作電流只能是減小陰極電阻R4的數值，我的板子上是原來“小不才”焊的一個1K的電阻，并且還保留了另外的一個電阻并聯位置，就是為了調整用的。于是，先把R4的數值調整為620歐姆，這時測量R3兩端的電壓，有升高的趨勢，看來目的達到了。但是，這樣做會使6N11的屏極電壓太低了，同時由于是直接耦合，也影響了后面的6AS7的工作點。矛盾呀，通過反復的實驗，最終確定R4=470歐姆，R3=33K，為了適當?shù)奶岣?N11的工作電壓，同時把電源電路中的R5由原來的4.7K調整為2K。
    這時測得：電阻R3兩端的電壓為80V，6N11的實際工作電流在2.4MA,實際上的聽感要感覺聲場開闊了不少，低頻的控制力也有好轉，但是收效不是很大，看來問題主要在6AS7的工作電流了。
    通過查閱6AS7的資料得出這樣的結果：?jiǎn)喂艿淖畲蠊臑?3W，最高工作電壓是250V，在甲類推挽電路中的電流是80MA。再看看我們的這個電路：6AS7的陰極電壓實測為：80V，那么他的電流就是80/R6=80/3.3K=24.2ma，顯然是太小了，要增加6AS7的電流的方法依然是減小陰極電阻，考慮到耳放的實際工作情況，把電阻R6的數值調整為1K，這樣，調整之后，實測：6AS7的陰極電壓是77V，也就是說這時管子的工作電流是77MA左右。這時6AS7的單管功耗為（150-77）V*77MA=5.61W,  沒有超出管子的最大功耗13W，但是這時管子已經相當熱了，我想要是把電阻再降低一點也是可以的，但是，最好不要超過100MA，否則可能會使管子進入非線性區。
