“熊式”低音炮

    超低音重放以它那雄厚深潛、撼人心胸的效果令人過耳難忘。隨著家庭影院的普及和人們對音響、音樂鑒賞能力的不斷提高，著迷超低音重放的燒友似乎越來越多。
    筆者手頭尚有一只閑置的惠威Ｓ１０Ⅱ喇叭，用它制作了一個倒相式超低音箱，經調整試聽，主觀感覺良好，在此愿與眾燒友交流。

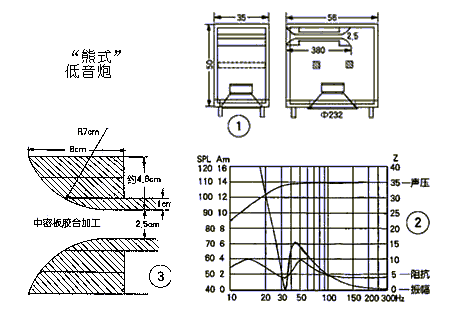

    倒相式音箱低頻重放的優點已有文介紹，這里不再重述。本箱體的尺寸是根據惠威產品數據并參考南京梁錫躍先生的ＳＢＤ軟件設計的，著重在于提升低端頻響，見圖１，有關參數曲線見圖２。板材為厚１．８ｃｍ中密板（如有厚２．２ｃｍ板更好），內設加強筋，貼吸音毛氈１ｃｍ厚，喇叭開口朝下，喇叭面板用兩片中密板加釘膠合，箱腳高為８ｃｍ。
    由于超低音箱工作時會產生快速、強大的氣流運動，采用普通圓柱形諧振管時，進出口兩端氣流瞬時突變的壓縮和擴張會產生爆破聲，影響低頻重放效果，因此，專業低音箱制作廠家均采用了“雙喇叭口”式諧振管，在氣流通過時有個被壓縮和擴張的“過渡帶”，從而克服了氣流爆破聲。但是業余制作者卻難覓到這種諧振管，本箱采用簡易的制作方法甚至達到專業廠家的“雙喇叭口”諧振管的效果，如圖３。
    本箱體結構簡單，制作容易，但工藝要細致，保證氣密。制作時根據實際條件，可設計成有源或無源式（如是有源式，箱體容積應略有增加）。關于有源系統《電子報》等刊物均有介紹，制作者可自選。
    音箱放置為木地板，如果置于石板材或地毯居室需在箱體與地板之間放置一塊與之底面積相同的中密板。
    經實際試音，本箱置于筆者２０平方米客廳，與６．５英寸書架音箱配合，用土炮電流互反饋直流功放（１５０Ｗ）推動，播放ＤＶＤ影碟片，效果良好（不好多用形容詞，恐有吹牛之嫌）。此箱當?shù)爻杀驹靸r(jià)約為４００元，市面上已有惠威廠成品１０英寸有源低音箱，零售參考價１４００元，有機會可與其比之。
    本箱效率較高，一般１００Ｗ左右功放都能驅動，本箱同樣適合其它國產品牌優質低音單元，但應根據其不同的技術參數作適當調整。
    最后該給箱子起個名字——看著那憨笨的外形，估且叫它為“熊式低音炮”吧！
