[組圖]Accuphase兩款合并式放大器特點和電路

與金嗓子不少型號的合并式放大器一樣，E-408放大器也設置了可以外加輸入插件的插件盒（見圖8）。愛好者可以根據自己的需要選擇不同的輸入插件來擴展放大器的功能和用途。例如，此放大器內并不具有播放LP模擬唱片的均衡放大器，但可以選擇專門設計的插件（AD-10型），插入機后的插件盒就能夠播放LP模擬唱片。AD-10型插件具備MM（動磁式）唱頭和MC（動圈式）唱頭輸入端子；其中MM輸入端子具有36dB的增益，輸入阻抗為47kΩ，匹配一般的動磁式唱頭均較適宜。MC輸入接口的增益為62dB，輸入阻抗為10Ω、30Ω和100Ω可選擇，能夠匹配多種優質動圈式唱頭。金嗓子還設計了DAC-10型和LINE-10型輸入插件。DAC-10為D/A轉換器插件，可以輸入數碼音頻信號并將其轉換為模擬音頻信號后供放大器放音。DAC-10插件內采用多重Alpha-Sigma型數碼一模擬轉換器，其取樣頻率為32kHz~96kHz，可以通過光纖或同軸輸入端子輸入CD、DVD、MD或DAT的數碼信號，進行高精度的數碼一模擬轉換后放音。這一功能也許對國內的音響愛好者較為有用，目前國內的DVD機售價已很低，但用來放送CD音樂節目時的聲音大多不太理想，不能滿足音響愛好者對音質的要求。如果將DVD機的數碼輸出信號連接到DAC-10插件后，利用DAC-10插件內的高精度優質轉換器就應該能得到較好的放音音質。此機的LINE-10插件是一個外加的線路輸入插件，可以輸入CD機的模擬音頻，或是調諧器、DAT等的模擬音頻信號后放送出來。這種插件相當于對放大器音頻輸入接口的擴展。

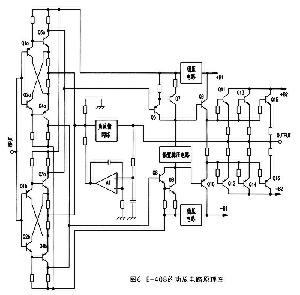

圖6電路中，由A1及其外圍元件組成的“輸入端直流伺服”電路，也算是金嗓子在功放電路中的一項“經典設計”，目前已被很多廠家的放大器產品借鑒或應用。這種輸出端直流電位伺服電路的輸入端連接到大電路的輸出端，經低通濾波電路濾除音頻信號后，就可以檢測到輸出端的直流電位變化情況，通過A1放大并輸出控制電壓到功放電路的前端，校正輸出端的電位，使其始終保持正常。

E-408放大器的信號輸入接口的設置也較為考究。除了一般的不平衡音頻輸入接口外，還設置有兩組平衡輸入接口，包括一組CD平衡輸入接口和一組路平衡輸入接口。這種平衡輸入接口可以連接具有平衡輸出的信號源設備，如一些高級的CD機或其他音源設備。采用平衡傳輸方式能夠消除某些“共?！睉B(tài)干擾，提高信噪比和改善播放音質。

2、E-307放大器的電路特點

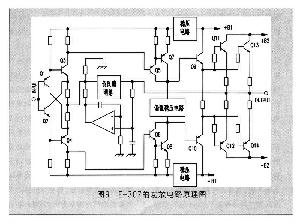

圖9為E-307的功放電路原理圖。從圖上看來，這一款放大器的功放電路可以說是金嗓子的“標準”設計，也是一種相當成熟的優秀電路，目前已被國外很多廠家的放大器產品借鑒或采用。此放大器的輸入電路采用全對稱交叉耦合組態（此電路為簡化電路，實際電路中有的還要加入恒定電流源等電路），具有動態范圍寬、線性良好、噪聲極低等特點。Q3和Q4的發射極上還加入了大環路負反饋和輸出端伺服電路的控制信號，以便改善整個放大電路的線性和穩定放大器的工作狀態。此電路也和E-408的功放電路一樣，采用了金嗓子的“電流負反饋”方式，以便改善反饋信號的相位特性，最終得到較為純凈的音樂信號輸出。

此機功放電路的輸出級采用了兩對音響專用大功率輸出管并聯輸出，據介紹這種大功率輸出管是采用特別設計的“多發射極”結構，能夠提供瞬時的大電流輸出，驅動能力甚佳，線性也較好，可以保證足夠的輸出動態和力度。

E-307放大器電路的很多方面都與E-408相似，均是采用了金嗓子的成熟技術。例如此機的前級音調控制電路也采用金嗓子的“相加型有源濾波器音調控制”電路，音源選擇電路也是采用的“邏輯控制繼電器”型設計；輸入接口的設置也包括兩組平衡輸入接口（CD輸入和線路輸入），以及采用“插件盒”和外加多種插件的方式來擴展輸入信號的模式。此機也可在機后的插件盒上插入DAC-10數碼信號輸入插件、AD-10模擬唱機輸入插件和LINE-10線路輸入插件。

值得注意的是，金嗓子的這兩款合并式放大器均設計在AB類狀態工作，但實際試聽后感覺其放音音質柔和、溫暖、醇厚，頗有A類放大器的音質特征。這也反映出金嗓子放大器在設計和制作方面的深厚“功底”。這也許會給我們的愛好者一點啟示，讓我們思考一下是不是談到Hi-Fi就必須選擇（自制或購買）A類放大器！

圖3、圖4分別是E-408和E-307的內部結構布局照片。從照片上可以看出，金嗓子的這兩款放大器是將后級放大器設計成每個聲道獨立的組件（見圖3、圖4的上部），每個功放以散熱器為依托，每聲道的大功率輸出管（E-307為兩個輸出管，E-408為三個輸出管）緊貼散熱器安裝，后級電路板也就設計成與散熱器組合在一起的形式。這樣的設計不僅能讓后級的大電流傳輸路徑更加簡捷，還能夠方便整機的安裝和調試。整個后級放大器處于整機的中央部位，位于電源變壓器的兩邊，并與四周的其余電路用金屬板分隔開。這種布局不僅可以將后級大功率電路與前級電路、音源選擇和外加輸入插件盒等部分完全分開，還可以使整機的重量分布更均衡，更有利于減少機箱的震動和降低干擾。在電路設計上，為了將前級放大器和后級功放電路完全分開，避免兩者的相互干擾和影響，其電源供電電路也是各自獨立的，并為前級放大器設置了性能很好的穩壓電路。即使功放電路在大信號、大電流狀態工作時，前級放大器仍然能夠得到穩定的電源供給，而且電源里的各種干擾脈沖也被濾除。

二、E-408和E-307的電路特點簡析

1、E-408放大器的電路特點

金嗓子的放大器電路也有其獨特之處，如采用MCS多重輸入電路并聯相加的拓?fù)浼夹g(shù)，以及采用電流反饋放大電路；前級的音調控制電路采用有源濾波電路等等。圖5是E-408放大器的前級電路原理圖，圖6是E-408功放電路原理圖。

金嗓子的功放電路大多采用電流反饋放大器電路，故這里簡要介紹這種電流反饋放大器的基本原理。一般的功放電路多采用電壓反饋方式來補償放大電路的線性，并改進功放輸出的動態內阻和阻尼特性。由于電壓反饋電路中不會避免會出現相位偏移，影響反饋信號中某些成分的輸出波形，也就會影響輸出音頻信號的純凈度。金嗓子放大器中采用的這種電流反饋電路中，輸入音頻電壓信號經輸入緩沖器處理后，就可以轉換成為音頻電流信號，送入到一個電流加法器；在這個電流加法器中還輸入經反饋網絡送來的末級電流輸出電路的音頻電流。由于這些電路都工作在很低阻抗的狀態，故不易產生相位失真，能夠保持原始信號的相位精確度。電流加法器輸出的音頻電流在經一個I-V轉換器后，轉換成為音頻電壓信號去驅動輸出放大器。在一般的功放電路中，大環路反饋往往因為信號相移而產生失真，這種電流反饋電路就能夠較好地解決這一問題而使放大電路的保真度得到提高。

圖5和圖6電路中的輸入級就是采用了金嗓子獨特的MCS多重輸入電路并聯相加拓?fù)潆娐?，這種輸入級電路是用兩個相同組態的輸入放大器（圖中的Q1a、Q2a、Q3a和Q4a組成的全對稱交叉耦合放大器電路，與Q1b、Q2b、Q3b和Q4b組成的另一個相同組態放大器）并聯起來的，這樣就能夠改進輸入級的信噪比和提高保真度，改善整機的放音音質。據測試，這種采用上述兩個輸入電路并聯的MCS輸入電路可以提高信噪比約3dB。

金嗓子的前級放大器常常采用有源濾波器電路來作音調控制，這種有源濾波器電路的原理過去已介紹過。此放大器采用的有源濾波器音調控制電路稱為“相加型有源濾波音調控制”電路。實際上這是將一個高通濾波器和一個低通濾波器分別接入一個反相放大器的反饋環路上，而調節音調提升和衰減的電位器是具有中心抽頭的特制電位器。當音調控制電位器處于平坦特性位置時，電位器動臂端正好接地，此時相當于高通和低通濾波器均未接入反饋環路，不影響原電路的平坦特性。但需要提升或衰減高低音時，濾波器接入到反饋環路中，可以按需要改變電路的頻率特性。金嗓子的這種音調控制電路具有相當精確的提升和衰減特性，而且不會影響音頻信號的純凈度。

據介紹，E-408放大器的音源選擇電路是采用的“邏輯控制繼電器”型設計。從圖7照片上可以看出，這種音源選擇電路的繼電器是直接裝在音頻輸入接口電路板上的，這樣就能夠讓輸入的音源信號就近經繼電器選擇后再輸入到前級放大器電路?？刂埔粼催x擇繼電器的音源選擇開關是裝在前面板左邊，這樣就便于使用者的操作控制。E-408放大器的這種采用繼電器進行轉換的設計可以采用直流電控制繼電器的工作，引入到音頻輸入電路板上的直流控制信號不會對音源輸入電路形成干擾。如果直接用多擋位轉換開關來轉換音源信號，必然要將音源輸入信號用長傳輸線接到前面板，經開關選擇后再輸入到前級放大電路，這樣就極容易引入干擾和噪聲。如果像一般AV放大器那樣采用電子開關來轉換音源輸入信號，顯然也會因電子開關的動態、噪聲或非線性的影響而造成信號的失真和引入噪聲。

三、E-408和E-307放大器的用料探究

金嗓子的放大器產品在用料方面一貫相當考究，當然這也是和它的高昂售價相稱的。不少音響愛好者都知道，幾年前曾介紹過原有型號的金嗓子放大器中，所采用的音量電位器是特別制作的，這種采用金屬鑄造外殼的電位器外形比一般電位器大得多，所用膜片和電刷也是特別制作的，結構一般電位器也大不相同，是采用固定電刷、轉動膜片的設計，這是為了保證其工作的穩定性。據稱金嗓子的電位器可以保證在放大器正常工作的壽命期間，絕不會出現接觸不良或出現轉動噪聲。不過這一個電位器的價格達人民幣一千多元，相當于在國人買一臺放大器的價錢。目前新型的金嗓子放大器采用的新設計的馬達控制電位器（可供遙控音量，看起來雖然不如老型號的體積大，其結構也和一般“通用型”電位器差不多，但據介紹也是特別制作的，其可靠性很高，也能保證在放大器中可靠地工作而不會出現接觸不良或轉動噪聲。

前面已談到，這兩款放大器的功率輸出管是采用特制的“多發射極”大電流音響專用大功率管。這種印有Accuphase標志的功率輸出管，估計是金嗓子公司找半導體制造商定制的（OEM），其可靠性很高，放大的線性較好。其電源電路中也是采用功率富裕量很大的全屏蔽優質變壓器，以及特制的大容量電源濾波電容。其中E-307放大器采用的是500VA普通結構變壓器，濾波電容為兩個22000µF優質電容；E-408放大器采用的是600VA優質環形變壓器，濾波電容為兩個33000µF的優質電容。放大器采用的音箱接線柱是用高純度無氧銅制造的大型接線柱，并在接觸面鍍金，保證連接時箱時能夠牢固地接好音箱線；放大器設置了A、B兩組音箱接線柱，可供采取“雙線連接”方式連接音箱放音。此外，這兩款放大器的機箱、結構件、散熱器、電源線、開關等部件和元件都是采用質量較好、制作較考究的。

四、E-408和E-307的主要技術指標

額定輸出功率：（兩聲道同時驅動，在20Hz~20kHz范圍內）

E-408：260W×2（4Ω），220W×2（6Ω），180W×2（8Ω）；

E-307：140W×2（4Ω），120W×2（6Ω），100W×2（8Ω）；

總諧波失真：（兩聲道同時驅動，在20Hz~20kHz范圍內，負載為4Ω~16Ω）

E-408：優于0.02%；

E-307：優于0.01%；

互調失真：E-408和E-307：均優于0.01%；

頻率響應：高電平輸入，連續平均輸出功率時，

E-408和E-307：20Hz~20kHz，+0dB，-0.2dB；

高電平輸入，輸出功率為1W時，

E-408和E-307：2Hz~150kHz，+0dB，-3dB；

阻尼系數：負載8Ω，50Hz，

E-408:120； E-307:100；

信噪比：高電平輸入，A計權，

E-408：113dB，E-307:104dB；

平衡輸入，A計權，

E-408:92dB；E-307:88dB；

后級放大器，A計權，

E-408:129dB，E-307:122dB；

前級輸出：負載為50Ω時，

E-408:1.58V；E-307:1.13V；

整機增益：從高電平輸入端至功放輸出，

E-408和E-307:20dB；

后級放大器增益，

E-408和E-307:28dB；

整機體積、重量：

E-408為475mm×180mm×422.7mm，重量為23.4kg；

E-307為475mm×170mm×425mm，重量為21.6kg。
