對于講究音樂細節的發燒友都知道前級放大器在音響電路中起著承前啟后的作用，它對于阻抗匹配，動態展及臨場感的表現等都有影響。采用運放做的簡單易做，但效果不夠好，用分立元件做的相對復雜，但效果好。

筆者經過多番設計與調試音色而設計了如圖所示的單端純直流甲類前級放大電路（并由廣東省郁南縣美順電子廠生產，型號為ＭＥ－１２８），其聲音清晰細膩，聲場開闊、定位清晰準確，與筆者的一臺千多元的前后級對比有過之而無不及，對比是相同的音源、功放、音箱，僅對前級進行對比（對比的前級機筆者把運放換成AD827的），通過對比筆者感到了無比的喜悅，自己的努力沒有白費！為此特寫成文章，以供DIY發燒友的校仿制作，但謝絕無償?shù)纳虡I(yè)仿造。

單端甲類，回歸自然！單端甲類線路瞬態特性極佳，音質純美，偶次諧波豐富，令音色更悅耳動聽，聽感上象電子管的音色。

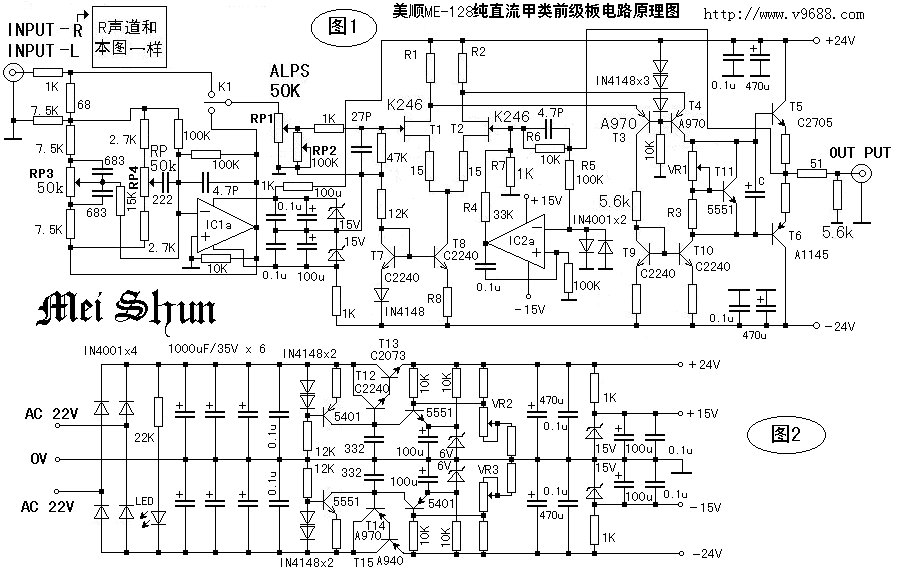

筆者遵循簡潔至上的發燒原則，設計了圖1所示的單端甲類前級放大器（圖中僅畫一個聲道，另一聲道相同）。其特點如下：

發燒級的設計理念：采用發燒名管K246、A970、C2240、A1145、C2705等，信號從輸入級到輸出級均設計為純甲類狀態，從而避免了交越失真，音色及聽感特別好，動態好，解析力強。

輸入級采用場效應管作單端差分電路，以追求悅耳的音色，輸入級采用場效應管對信噪比有好處，輸入阻抗高、有利于微弱信號的拾取，其傳輸特性和電子管相似、可以表現出類似膽機的音色。

為了適應不同的音源及發燒角度特增設了由NE5532等組成的音調電路（如要更好可改為AD827等優質運放），并且設置有直通開關，當喜歡聆聽純音樂時按一下自鎖開關K即可跳過音調進入純Hi-Fi狀態。

電源部分是根據響譽音響界的洼田式穩壓電源進行改版而設計的分立元件穩壓電源，具有極低的輸出內阻、穩壓精度高、反應速度快，對電源紋波有良好的吸收特性，從而保證了本前級音色的純凈度。

原理簡述：IC1及其外圍元件是音調電路、K1是直通/音調開關，T1、T2是由場效應管組成的單端差分電路，T7、T8是其恒流源，R1、R2是T1、T2的負載，該級沒有采用鏡像恒流源作負載，以提高整體電路的轉換速度和確保保真度。實踐證明鏡像恒流源作負載時電路失真程度較電阻作負載時電路失真程度大。這也就是Hi-Fi為什么越簡潔就失真越小的道理了。該級筆者設置靜態電流約為3mA(每管)，使該級工作在甲類狀態，因而沒有開關失真和交越失真，并提高了動態范圍，單端甲類線路其本身可抵消奇次諧波失真，而偶次諧波比較豐富，對音色起到一定的潤澤作用，聽感優美，音色溫暖柔潤，具有更佳的耐聽性而深受發燒友的喜愛。

T1、T2將輸入信號轉變?yōu)殡娏髯兓儆蒚3、T4將電流變化轉變?yōu)殡妷狠敵觯琓9、T10是T3、T4的鏡像恒流源以確保該級的穩定性；電壓放大級采用了共基極電路，這種電路多用于寬頻帶放大電路，具有極高的高頻特性；T5、T6是輸出級，T11及VR1、R3是其靜態偏置電路，通過調節VR1使輸出級靜態電流在10-20mA即可，此時T5、T6工作在甲類狀態，從而獲得更好的聲音保真度和動態特性。

圖2是該前級的電源部分，為了提高濾波特性，正負電壓均采用了3只1000uF的電容進行并聯使用，以減小電容的內阻、獲得更高速的濾波特性，本穩壓電路是根據洼田式穩壓電源進行改版而設計的分立元件穩壓電源，調整管采用T12、T13、T14、T15組成達林頓結構、增加了反應速度，并且在其基極增設了一個３３２電容濾去高頻雜波，ＶＲ２、ＶＲ３是電源電壓的調整電位器，通過調整使正負電源相等、因而獲得最佳的電源效果。

元件選擇：為了獲得至善至美的效果，筆者選料全為發燒極品：①所有電解電容均采用日本ＥＬＮＡ補品高速電解（高級發燒音響專用，價格較貴，例如本前級濾波用的那６只1000uF／３５Ｖ就要每只８元，６只共計４８元了）；②所有無極電容均采用全新的荷蘭湯姆遜MKP聚丙烯無感電容（性能優于那些拆機的ＷＩＭＡ電容）、１００Ｐ以下的用獨石電容；③全部電阻均采用進口１／４Ｗ五色環精密低噪金屬膜電阻；④微調電位器VR1、VR2、VR3采用精密電位器，音量電位器采用日本的ＡＬＰＳ的，擔任音調、平衡的三只電位器用***的Ｘ.Ｔ品牌；⑤音調／直通切換開關采用鍍銀的自鎖開關，兩個運放用ＮＥ５５３２；⑥采用發燒音響名管:輸入級K246（東芝低噪場效應管），恒流源及電壓放大的用東芝的音響專用高頻低噪名管A970／C2240（１００Ｍz），輸出級用東芝的音響高頻低噪名管A1145/C2705(200Mz)、也可以用日立的Ｂ６４７／Ｄ６６７（１４０Ｍ）；⑦為了確保音質，線路板采用玻纖環氧板且加鍍銀工藝（能防止氧化并減少了焊點的電阻，有利于提高小信號的分析力，保證了良好的音質和保真度），印上藍色油高檔化；⑧為確保音質的平衡和高保真，左右聲道的所有管子均應配對（誤差在３％之內）。

調試：安裝檢查無誤即可接一只５０Ｗ雙２２Ｖ的環牛調試，先不要接音源，把電源電壓調為２４Ｖ，注意正負電壓要對稱，這樣才能確保高保真。然后測量輸出有沒有直流電壓，如果沒有則屬正常，可以進行下一部調試：①輸入級的每管的靜態電流調為３mA左右（有利于提高動態范圍，并使其工作在甲類狀態）；②輸出管調為１０－２０mA，使Ａ１１４５／Ｃ２７０５工作在甲類狀態（不要盲目調得太高，以免發熱嚴重影響穩定性，易燒毀管子）；③通電１５分鐘以上測量輸出級沒異常即可試音。

試聽器材如下：馬蘭士ＣＤ機作音源，音箱采用惠威R1C + SS6N自制的書架監聽音箱，國產名牌前后級功放（前級已用極品運放ＡＤ８２７打摩過，音質比原來好），挑選了幾張聽?wèi)T的ＣＤ歌碟比較試聽，明顯發覺本文的單端純直流甲類前級與運放塊前級相比別具風味：本前級的聲場寬闊、動態特別好、表現出音樂定位、解析力相當出色，低頻控制相當好（收放自如），總體上層次感豐富，高頻纖細、中頻甜美圓潤，美妙動聽，特別是播放雨果正版CD時，歌手的齒音、絲絲換氣聲清晰可聞，充分體現單端純直流甲類電路的優點！細節表現得淋漓盡致、高音如絲般順滑，聲音質量非常純凈！她一塵不染的音色一定會讓你過耳難忘！

最后提醒仿造的發燒友注意：注意輸入地與輸出地在線路板上設計一定要分開到電源處才相連。另外一定要按文中提及的元件選擇去制作（總體造價才百余元，不算多）。這樣才能獲得好效果！用本前級可對已有音響進行替換升級。如要組裝功放機可配搭甲類后級功放（例如美順ＭＥ－３０８純直流電流負反饋型甲類功放，電路原理圖）。
