郵購一批拆機功放集成塊用于電子制作，為檢驗塊的好壞，先制作了帶插座的電路，逐個實驗功放塊。把TDA1553co裝機，輸入信號后，整機電流大于2.5A，功放塊過熱，聲音失真，喇叭中有嚴重的低頻自激聲，但是聲道1的喇叭中發出的信號聲音盡管失真，但要比聲道2的大很多。

　　當換遍所有的TDA1553CQ(共30只)，竟無一只好的。若不接信號，用手干擾每個輸入端，喇叭中都能傳出“嘟嘟”的干擾噪聲，實驗中不小心把聲道2的輸入信號斷開了，聲道1的喇叭中立即傳出響亮的歌聲，工作電流不足300.mA;單獨接聲道2，故障再現。換一塊TDA1553CQ結果仍如此。難道是聲道2的耦合電容不良?拆下一量，竟有50kΩ的漏電阻(500型表，R×10kQ檔)，由于是新的聚丙烯電容，并且用于低電壓場合，估計沒有問題，沒有測量就直接上機，換一個好的電容，故障排除。由于大音量時整機電流不足500mA，所以，一定要養成元件上機前必須先測量的好習慣。

　　信號源取自CD機的耳機插孔，沒有輸出耦合電容，信號源的內阻很小，由于功放的輸入電容漏電，從而使TDA1553CQ的輸入電阻大大減小，產生低頻自激。實測，+12V供電時，正常時喇叭兩端直流電位為零;自激時，喇叭兩端竟有5v的電位差。

　　一些實驗過TDA系列集成功放塊，測試輸入端的直流電壓時，很容易引起低頻自激，整機電流大增，功放過熱，保護電路完善的功放將關閉輸出，無保護功能的，功放塊將持續過熱，很容易炸塊，有一些功放塊，測量時間過長還容易燒喇叭。如TDA1517(增益20dB)和TDA1553CQ/Q(26dB)，只能用50V以上的檔位(500型表)測輸入端的電壓;而TDA1519A(40dB)和TDA1557Q(46dB)，只能用250V以上的量程測量。

　　對于功放塊來說，一般的用萬用表測電阻即可判斷好壞。用萬用表測量電源對地，電源對輸出，輸出對地(如有必要，還可測輸入對電源，輸入對輸出，輸入對地)的正、反向電阻有明顯差別，并且兩個聲道對稱(對于BTL功放，每個聲道的兩個輸出對其他端予的電阻應該絕對對稱，否則，輸出將產生嚴重失真)，該功放塊一般就是好的。筆者正是用此法判斷了100多塊功放塊，基本上沒有誤判的。

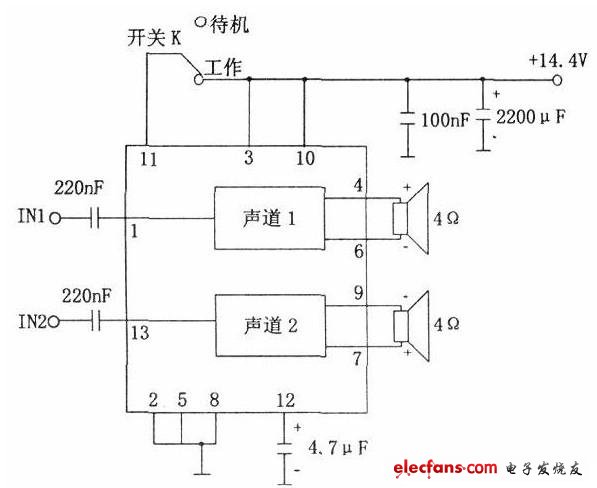

　　TDA1553Q/co的電源電壓范圍+6V～+18V，推薦14.4V，當RL=4Q，供電為14.4V，失真THD=10%時，輸出22WX2，增益26dB，(12)腳對地接4.7μF電容時，開機防沖擊延時0.5s，TDA1557Q的性能參數，應用電路與TDA1553Q/CQ相同。不過耦合電容為270uF，增益為46dB，(12)腳若不接電容，改用兩只1N4148正向串聯，負極接地，可改善低頻失真，不過聽不出兩種接法的音質差別。
