OLE自動化技術在Delphi與MapInfo集成地圖開發中的應用

摘要:本文論述了利用OLE 自動化技術和可視化編程工具Delphi 來實現MapInfo 地圖的集
成，并通過例程的方式介紹了集成地圖的方法以及對MapInfo 的消息回調。從而實現了
MapInfo 集成到Delphi 應用系統中，達到高效開發應用型GIS（地理信息系統）軟件的目的。
關鍵詞: 地理信息系統；OLE；MapInfo；Delphi；回調

The Application Of OLE Automation Technology In Map-integration Between Delphi And MapInfo TONG Gang, SHEN Qing-hua，BI Wei-zhun (College of Automation and Electronic, Qingdao University of Science and Technology, Qingdao 266042, China)
Abstract ：The method of realizing map-integration between Delphi and MapInfo using OLE automation technology is discussed, and the method of Map Integration and the Callbacks of MapInfo message is also introduced with example in this article. So MapInfo is integrated in application of Delphi to develop efficiently applied GIS（Geographical Information System）.
Key words：GIS ；OLE ；MapInfo ；Delphi ；Callbacks
1 引言
在Windows系統中，MapInfo二次開發方法主要有兩種，即利用自身所帶的開發工具
MapBasic和利用諸如 Delphi、VC等優秀開發工具。利用MapBasic 這樣自帶的開發工具開
發出來的程序必須在MapInfo環境中運行，系統資源開銷大，開發效率不高，功能也不強，
難以開發界面友好而功能強大的定制程序，他較適合擴展MapInfo的功能。利用Delphi之類
的優秀開發工具進行二次開發，后臺對地圖的處理依然采用MapInfo支撐軟件，但由于前臺
采用了Delphi這樣的專業開發工具，在開發效率、開發能力、漢化、移植性等方面都優于自
帶的工具，同時能隨整個軟件開發行業的發展不斷發展[1]。此種方法的關鍵是前臺定制程序
與后臺MapInfo之間的結合方式。目前主要有利用OLE Automation 和利用MapX標準組件進
行開發。
Delphi是美國INPRISE公司的面向?qū)ο蟮目梢暬浖_(kāi)發工具，具有非常強大的功能，
可以快速、高效地開發出基于Windows環境下的各類程序，尤其是在界面設計、數據庫編程
等方面具有獨到之處。面向?qū)ο蠛涂梢暬O(shè)計是其最突出的優點，同時，它具有強大的編譯
能力，從而大大提高了程序的執行效率，成為眾多程序員的開發工具。
2 OLE 自動化技術
OLE（Object Linking and Embedding）是美國Atduscorporation提出的一組協議和函數，
目的是為了簡化復合文件的建立和維護，它是微軟Windows系統中最為復雜的子系統，是進
程間通信的一種形式。所謂對象鏈接是指一個復合文件內含一個參考指針引用到其它應用程
序的對象，透過OLE把Windows各個應用程序連接起來。
利用這種能使用戶共享不同應用程序信息資源的OLE技術，可以很容易地集成各類應用
程序。OLE自動化是一種為WINDOWS設計的交互進程通信機制，它允許在不同的應用程序
之間相互訪問，可以讓一個應用程序訪問另一個應用程序或DLL(動態鏈接庫)，如在Delphi中創建EXCEL中的表格等，而且可以訪問這些應用程序?qū)ο蟮姆椒ǎ∕ethod)與屬性
(Property)，它克服了鏈接和嵌套中存在的缺點，即無法用編程手段對對象進行控制，實現
了對OLE組件的編程式控制。OLE 自動化包括兩部分應用程序：一個是把OLE 組件顯現出
來使之可控制的應用程序，叫做OLE 自動化服務器；另一個是利用OLE服務器提供的組件，
對該對象進行控制操作的應用程序，叫做OLE客戶。由于OLE 自動化服務器很小，程序的
穩定性以及開發和維護都要優于傳統的大程序。對于每個OLE對象的屬性和方法，程序員可
以決定將OLE自動化服務器的某些屬性和方法通過OLE 自動化表現出來，而私有對象對于
外部用戶來說是不可見的，但是OLE客戶編程人員只需知道包含對象的應用程序的名稱、對
象的類的名稱和想要使用的屬性和方法的名稱，就可以使用自動化服務器了[3]。通過OLE自
動化技術，運用Delphi語言可以很方便地進行地圖集成，此時，Delphi程序即為客戶程序。
3 利用OLE 自動化技術實現地圖集成
進行 Delphi 與MapInfo 的集成開發時，可以將Delphi 作為OLE 自動化的控制方或DDE
的客戶，把MapInfo 置于后臺運行，但最好采用OLE 自動化方式，因?yàn)檫@種方式比DDE
方式更快、更可靠，并且在調試運行中可以獲得更多出錯信息。OLE 自動化是Windows 程
序之間相互操作的技術，可以創建自動化客戶程序來操縱其他程序，而MapInfo 則可以作為
OLE 對象的服務器，并提供了一套相應的方法。
3.1 實現Delphi 取得對MapInfo Professional 的控制和服務
Delphi 程序中通過特定的ActiveX 控制接口，執行相應接口方法函數，MapInfo
Professional 發出控制命令，取得其服務，達到操縱嵌入在Delphi 程序界面上的MapInfo 圖
形資料的目的。對于此技術點可以利用Delphi 對ActiveX(OLE)支持的函數啟動和控制
MapInfo Professional 運行。OLE 自動化是Windows 程序之間相互操作的技巧， Delphi 完全
支持OLE 自動化操作，可以創建自動化客戶程序來操作其他的程序，而MapInfo 則可以作
為OLE 對象的服務器，并提供了相應的一套方法，Delphi 通過建立一個OLE 對象來創建客
戶自動化程序，要?jiǎng)?chuàng)建OLE 對象，需調用CreateOLE—Object 函數(在comObj 單元中定義)，
并且把返回結果賦給一個Variant 類型的變量，以后程序就通過這個變量來訪問 OLE 對象。
這時的Delphi 程序是ActiveX (OLE)客戶應用程序，控制MapInfo Professional 運行， 在后
臺運行的MapInfo Professional 是ActiveX (OLE)自動化服務器，為Delphi 程序提供服務。

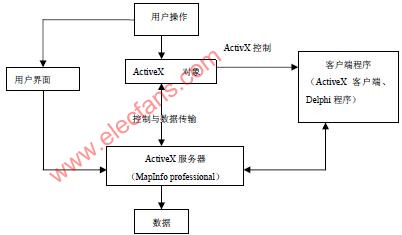

Delphi 與MapInfo Professional 的結合方式如圖1。

圖1 Delphi 與MapInfo Professional 的結合方式

Fig.1 Combination of MapInfo Professional and Delphi
3.2 Delphi 應用程序與MapInfo 的集成
（1）建立MapInfo 自動化對象
Delphi 創建客戶自動化程序是通過建立一個OLE 對象來實現的，要?jiǎng)?chuàng)建OLE 對象，需
調用CreateOLEObject 函數(在OLEAUTO 單元中定義)，并把返回結果賦給一個Variant 類
型的變量，以后程序就通過這個變量來訪問OLE 對象。設變量名為Olemapinfo,其具體語句
如下：
var OleMapInfo：Variant；//在Delphi 應用程序中聲明OLE Variant 類型的變量
Olemapinfo：=CreateOleobject(‘mapinfo.application’)；//創建OLE 對象
(2) Delphi 應用程序中集成MapInfo 窗口
Ole 自動化對象建立后，后臺MapInfo 成功啟動，可以使用該對象的Do 方法向MapInfo
發送命令，如：
Olemapinfo.do(’set application window ’+winhand)；
Olemapinfo.do(’set next document parent’+winhand+’style l’)；//重定位MapInfo 文件窗口其中，還可用來重定位其他特殊窗口或圖例，可采用 MapBasic 的”setwindow”語句；
“style1”也可以為“style2”或“style3”，它表明所創建窗口的類型。
完成上述設置，就可以在客戶程序中打開 MapInfo 文件了，如：
Olemapinfo.do (‘open table”city.tab”’)；
Olemapinfo.do (‘map from city ’)；//打開MapInfo 表直接調用MapInfo 菜單或按鈕命令對地圖窗口進行操作，只需調用MapInfo 的
RunMenuCommand 方法，從而保留有標準的MapInfo 按鈕的功能，大大減少了重新編程的
難度而輕松實現MapInfo 的基本功能。具體語句如下：
Olemapinfo.runmenucommand(1705)；//放大
Olemapinfo.runmenucommand(1706)；//縮小
Olemapinfo.runmenucommand(1702)；//漫游
(3) 終止MapInfo 程序
在調用 Delphi 的CreateOleObject0 函數來創建一個新的MapInfo 事件時，在釋放該對象
變量時，該MapInfo 事件就終止了，當該對象變量為局域變量時， 當退出局域過程時，該
MapInfo 事件就被釋放了，若為全局變量時，必將其賦值為”Unassigned”才能得以釋放。語
句如下：Olemapinfo：=Unassigned；//釋放全局變量，終止MapInfo程序Application.Terminate；//終止Delphi 程序
3.3 Delphi 中MapInfo CallBack 的實現
通過對集成地圖程序的設置，可以使MapInfo 能自動地向客戶程序發送信息，這種類型的標志信息，即事件導致MapInfo 調用客戶程序，這種消息稱之為回調。

要使用回調，客戶端程序必須能充當OLE 自動化服務器，而利用Delphi 能很輕易實現。

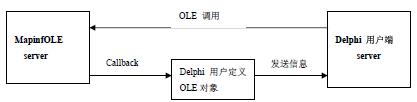

其實現原理如圖2：

圖 2 Delphi 中實現MapInfo 的callback 的原理圖
Fig.2 The schematic diagram of realizing callback of MapInfo in Delphi
要實現 Maplnfo 的CallBack，一般有以下幾個步驟：
1)創建一個類，定義若干OLE 方法(Method)。如果要得到MapInfo 的狀態欄上的內容，
則創建SetStatusText 方法(帶一個字符串參數)；如果要取得發生變化的地圖窗口的ID 號，
則創建Windowcontentschanged 方法(帶一個整形參數)；
2)為在1)中定義的類創建一個對象；
3)在確認MapInfo 已經啟動后，調用MapInfo 的SetCallBack 方法，將OLE 自動化對象
注冊MapInfo 所發送消息的“接收器”中；
4)自定義菜單或按鈕，通過這些菜單或按鈕來調用在1)中定義的方法。
當 MapInfo 中發生一個事件時，MapInfo 就會將相應的信息組織成一定的形式，以方法
的參數方式傳遞到客戶應用程序。在這些方法的內部，程序員可以對這些信息進行處理，提
取所需的信息。以自定義客戶程序的狀態欄為例，回調的使用方法如下：
1）建一個類，定義SetStatusText 方法。此方法帶一個WideString 類型的參數StatusText。
這個參數是MapInfo 向客戶程序傳遞過來的。
在 Delphi6.0 中選擇File｜New｜ActiveX｜Automation Object，通過啟動Automation
Object 向?qū)Т蜷_(kāi)“Type Library”編輯器來實現。這里假設創建的類名為TmyCallBack。
2）應用程序窗體中添加狀態欄。
3）使用第一步中定義的類創建一個對象。
varCallBack := TMyCallBack.Create；
4）調用自動OLE 對象的SetCallBack 方法傳遞參數。
oleMapInfo.SetCallback(varCallBack As IMyCallBack)；
5）在SetStatusText 方法中處理由MapInfo 傳遞的StatusText 參數，控制狀態欄的顯示。
procedure TMyCallBack.SetStatusText(const StatusText: WideString)；
begin MainForm.StatusBar1.Panels[0].Text := StatusText；
//MainForm 是容納地圖組件的窗體，StatusBar1 是添加狀態欄的缺省名，panel，用于顯
示MapInfo 的狀態欄上的內容；End；
4 結束語
利用 OLE 自動化技術， 通過 Delphi 實現了MapInfo 的二次開發，充分發揮了Delphi
編程工具強大的數據庫編程能力和MapInfo Professional 的圖形處理能力。而在開發過程中，
兩者是相互獨立的，Delphi 可以很方便地并不需做任何改動地調用MapBasic 代碼，實現通
過簡單的OLE 自動化技術提交控制命令來完成MapInfo Professional 的功能和效果，取得很
好的應用效果。同時，在進行MapInfo 消息回調處理方法上，也可利用OLE 自動化技術來
MapInfo Professional 的自動回調消息。
