全國各級公安系統自上而下建立起的視頻會議系統，對于快速反應應急通信保障以及警令的暢通都起到了非常重要的作用。鑒于此設備不能在關鍵時刻出問題，因此公安部到省( 區) 廳圖像控制中心建立4套視頻會議系統，省到市也建有至少一套系統。由于需要會場越來越多，電視電話會議室、指揮中心、部直接與圖像控制中心等等，如此多的會議系統同時使用并確保正常運行，以往的解決方法是擺放幾臺調音臺進行互聯，同時召開會議的時候就臨時把所需要的音頻信號重新調整插拔到分開的調音臺上，讓彼此相互獨立，從而達到互不干擾的效果。但是此種方式有很多弊端，一般不熟悉調音臺的技術人員無法進行會議系統的操控，同時調音臺插口經過頻繁的插拔，容易使接口處接觸不良，造成隱性技術故障，不易排查。

　　為了解決上述問題，筆者利用數字調音臺雅馬哈LS-9 為核心整合視頻會議系統的音頻信號，取得了非常理想的效果。一般不了解調音臺性能的技術人員極易上手操作會議系統。

　　1 數字調音臺的概述

　　數字調音臺是帶有電腦液晶顯示屏的調音設備，具有多路輸入和輸出，每一路輸入和輸出均可由電腦操作顯示完成。數字調音臺還包含了效果器、混響器、均衡器以及壓縮、擴張、限制器等周邊設備的數字處理器，有多種操作菜單可供調用。

　　由于數字信號在總諧波失真和等效輸入噪聲這兩項指標上可以輕易地做得很高，并且其所有功能單元的調整動作都可以方便地實現全自動化。數字調音臺的主要特點如下。

　　1) 操作過程的可存儲性。數字調音臺的所有操作指令都可存儲在一個磁盤上，從而可以在以后再現原來的操作方案。

　　2) 信號的數字化處理。調音臺內流動的是數字信號，可以方便地直接用于數字效果處理，而不必經過數/ 模、模/ 數 轉換，簡單方便。

　　3) 數字調音臺的信噪比高和動態范圍大。變通的噪聲干擾源對數字信號不起作用，因而數字調音臺的信噪比和動態可以輕易地做到比模擬調音臺好10 dB，各通道的隔離度可達110 dB。

　　4)20 bit 的44.1 kHz 取樣頻率， 可以保證20 Hz~20 kHz 范圍內的頻響不均勻度小于±1 dB。

　　5) 每個通道都可方便地設置數字壓縮限制器和降噪擴展器，可用于對音源進行必要的技術處理。

　　6) 數字通道的位移寄存器，可以給出足夠的信號延遲時間，以便對各聲部的節奏同步作出調整。

　　7) 立體聲的兩個通道的聯動調整十分方便。因為通道狀態調整過程中，所有的數據可以方便地從一個通道復制到另一個通道。

　　8) 數字式調音臺設有故障自動診斷功能。

　　2 方案的實現

　　在音頻信號的匯集點圖像控制中心，使用雅馬哈LS-9 數字調音臺作為系統的控制核心，系統構成見圖1。

　　該調音臺具備16~64 路輸入通道數量，特別具備多達16~32 路可各自調節設置的MIX 混音輸出通道，而且每一個輸入輸出通道都有功能強大的音頻動態處理，相當于一臺功能強大而又使用方便直觀的數字音頻矩陣。

　　同時該調音臺還具有USB 接口供存儲錄音機、播放機以及全面的場景存儲和回叫，以及隨時用外部預先連接跳線的效果器和推子前輔助混音進行*。LS-9 的效果器提供了34 種不同類型的效果，數字調音臺采用線性20 bit A/D.D/A 轉換器件，動態范圍為105 dB，采樣頻率為44.1 kHz 和48 kHz。利用LS-9 強大的混音功能和全面的場景存儲回叫完成多路音頻信號的整合。

　　1) 音頻信號組網模式

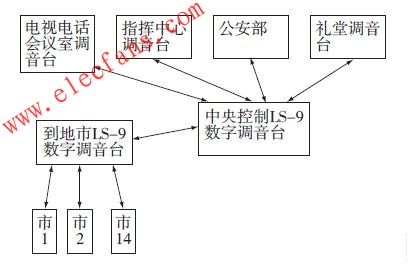

　　首先在信號匯集點圖像控制中心放置兩臺LS-9，其中一臺用來匯集各個會場以及公安部的音頻信號，另一臺用來接收和發送各市的音頻信號;其他每個會場放置一臺普通的調音臺即可，用于與中心交換音頻信號，如圖1 所示。

　　圖1　圖像控制中心系統構成

　　2) 詳細進行場景的規劃

　　這個步驟很關鍵，不同的會場具有詳細的不同用途，每一次會議使用的會場都不盡相同，因此多個會議同時召開時，會場的利用就會存在多種組合，這就要求務必做好會前具體情況的分析，羅列出可能存在的情況，做到有備無患，避免出現問題措手不及。

　　通常有什么樣的具體場景呢?例如，針對各省中央控制點圖像控制中心視頻通話設為A，為場景1 ;利用電視電話會議室單獨對各市召開電視電話會議，設為B，為場景2。當場景1 和場景2 不在一個時間段出現，兩者都是相互獨立的場景，不會產生任何的相互影響。

　　當場景1 和場景2 需要在同一時間段分別召開會議時，兩者不能進行混音，就會存在沖突現象，因此這就要求在LS-9 上設置場景3，即A ∪ B，兩者同時進行但互不干擾。同理，針對各省召開視頻會議時，用到的是電視電話會議室，并且各市也需要參加會議，此時應該設置場景4 以滿足此種情況的出現，即在LS-9 上設置A ∩ B 的情形，兩個視頻會議都需要進行混音。

　　以此類推，不管存在多少個會議，存在多少個會場，都可以按照這個方法，事先把場景規劃好，并設置好各類參數存儲，操作人員都只需要對號入座，一鍵調用場景即可。

　　3) 利用全面的通道功能、直觀的Selected Channel來設置參數

　　LS-9 調音臺具有強大的通道功能，它們的操作就類似一個直觀方便的數字音頻矩陣，在每一個場景中，每一路音頻輸入信號全部送入LS-9 的16 路通道，只需要根據場景的定義，把16 路中需要進行混音輸出通道的MIX 母線旋鈕打開到合適位置，同時把向本方返回的這一路MIX 母線關閉即可;同時音頻輸入、輸出的線路定義需要一致，即A 信號進入LS-9的輸入1， 那LS-9 的輸出1 也是把信號送到A， 這樣就可以避免在操作中出現錯誤。

　　如在上述場景3 中，是A ∪ B 的情形，即公安部的聲音不能送到廳電視電話會議室，假如公安部送來的音頻信號進入LS-9 的輸入1，而廳電視電話室送來的音頻信號進入輸入3，這樣輸入1 中的送往MIX 母線3( 即輸出3) 以及返回本身的MIX 母線1( 即輸出1) 的旋鈕都需要關閉;同理輸入3 中的送往MIX 母線1( 即輸出1) 以及返回本身MIX 母線3( 即輸出3) 的旋鈕也都需要關閉。

　　在場景4 中，是A ∩ B 的情形，即公安部的聲音需要與廳電視電話會議室的聲音進行混音處理，假如公安部送來的音頻信號進入LS-9 的輸入1，而廳電視電話室送來的音頻信號進入輸入3，這樣輸入1 中的送往MIX 母線3( 即輸出3) 的旋鈕需要打開到合適的電平，而返回本身的MIX 母線1( 即輸出1) 的旋鈕需要關閉;同理輸入3 中的送往MIX 母線1( 即輸出1) 的旋鈕需要打開到合適的電平，而返回本身MIX 母線3( 即輸出3) 的旋鈕需要關閉。

　　以此類推，每一個音頻輸入信號的設置在每一個場景中都不盡相同，需要根據場景的定義來完成，完成這些設置后，可以把常用的場景分別定義在LS-9的右邊12 個數字健上。待會議召開時只需一鍵調用所需場景，剩下就是利用推子適當調節每一路音頻輸入信號的大小即可。

　　4) 其他實用功能

　　(1) 初學者可以通過LCD 顯示屏和獨立LED 電平表來全面設置和監控通道信號。還可以通過“HOME”鍵一觸即可返回主操作模式。

　　(2) 通過內建的USB 存儲錄音機/ 播放機與插在調音臺USB 接口上的USB 記憶棒一起使用，按96 Kb/s，128 Kb/s，192 Kb/s 的傳輸率錄制MP3 格式的文件并回放。

　　(3) 全面的場景存儲中具有備份和鎖定功能，備份功能是指LS-9 設置好后，可以保存為一個文件導出到存儲設備進行保存;鎖定功能是指場景鎖定后，可以避免其他人為誤操作所造成設置參數的改動。

　　(4) 通過網線把LS-9 和普通計算機連接起來，操作人員可以通過計算機運行管理軟件進行遠程控制。
