監控技術在網絡技術和信息化高速發展的帶動下，并伴隨著安防行業對于監控系統需求的急劇增加一直飛速發展。目前視頻監控系統的現狀是網絡化多媒體監控系統及半數字化監控系統共存，并以網絡化應用為主要趨勢。

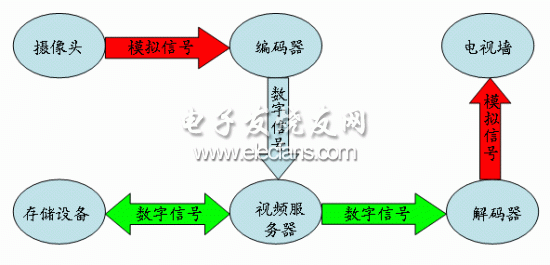

?????? 網絡化視頻監控系統主要由前端監控系統，監控管理平臺軟件和存儲系統三部分構成。現有的網絡監控模式采用服務器加存儲的方式實現監控數據的存儲，此外通過額外的多臺服務器安裝平臺管理軟件的方式完成監控系統的管理和數據的調用。這種模式在現階段廣泛采用，圖1是傳統網絡視頻監控系統的數據流向圖：
?

?

?

圖1：傳統網絡視頻監控系統

?

????????通過上圖可以看出，這種模式仍存在一些局限性。

?????? *監控數據在寫入和讀取的時候都要經過視頻服務器（存儲服務器），那么視頻服務器就會成為系統的故障點，也會成為整個視頻監控系統的瓶頸；在監控中心，如果幾百路數據同時寫入的時候，那么可能會有上百M(fèi)B的帶寬需求，一般存儲設備都會具有幾百M(fèi)B的存儲帶寬，所以后端不會出現性能瓶頸，而流經的視頻服務器前端通過以太網接口與幾百路視頻相連，考慮到服務器本身承受并發IO的能力和網卡的可利用率，很難承受幾百路視頻數據的同時寫入，所以視頻服務器也就成為了整個系統的瓶頸所在；

?????? *在一個大型視頻管理平臺中，會有很多軟件功能模塊，如網絡直播、網絡錄像、視頻點播、報警聯網控制等，相應的會有很多服務器，這種方式對客戶最直接的影響就是增加服務器成本，另外，現在全球都在倡導節能，而繁多的服務器無論是在空間上還是在節電上，都不能算是一套綠色解決方案；

?????? *隨著政府對安防建設關注程度的不斷增加，視頻監控系統每年都在擴大。前端監控點數量的增加，后端的存儲容量也成比例的的增加，同樣視頻管理平臺也要相應的擴建，錄像、轉發等服務器也會相應的增加，在現有網絡環境下進行整套系統更改擴建會非常繁瑣。

?????? 在這樣的情況下，如何解決上述問題，給客戶提供一套使用簡單、投入成本低、擴展方便的解決方案呢？?

???????UIT結合現在監控市場的應用需求，推出了存儲設備嵌入平臺軟件的監控分布式解決方案，實現了集存儲、錄像、轉發、瀏覽、下載、回放、聯網等功能于一體的網絡視頻監控存儲系統。其特有的分布式聯網設計理念，使從樓宇監控到“平安城市”等涉及網絡化監控系統的場所均可以采用這種分布式監控存儲系統。

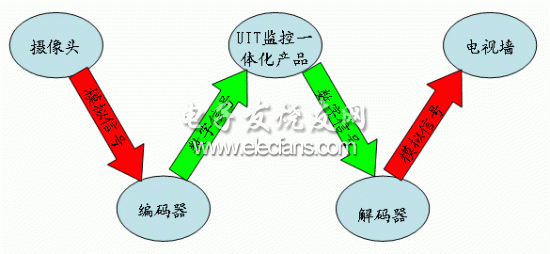

????? 圖2是UIT設計的網絡視頻監控系統數據流向圖：
?

?

圖2：UIT網絡視頻監控系統

?

??????? UIT提供的監控分布式視頻監控存儲整合了平臺軟件和存儲設備，數據經過編碼之后直接進入分布式視頻監控存儲，無須經過視頻服務器，同時分布式視頻監控存儲將管控整個監控系統。

監控分布式視頻監控存儲

??????? UIT監控分布式視頻監控存儲集平臺軟件和磁盤陣列為一體，支持圖像的并發存儲和并發點播；通過網絡接收編碼器的碼流，存儲至高可靠性的后端存儲，并支持多人同時對歷史圖像文件進行檢索和點播回放，可實現分布式部署；UIT分布式視頻監控存儲可安裝最多48塊SATA/SAS硬盤，支持RAID0、RAID1和RAID5；分布式視頻監控存儲支持硬盤熱插拔，支持冗余電源，具備環境監控單元，提供工業級的安全穩定性，保證圖像數據的安全；分布式視頻監控存儲并發網絡錄像能力最高可達100路，并可同時支持100路錄像文件的網絡點播；特別設計的碼流處理緩沖算法和流媒體架構，可保證錄像碼流在網絡傳輸過程中的穩定和可靠傳輸，錄像數據不會因網絡故障等原因出現丟包；UIT分布式視頻監控存儲和客戶端軟件配合，可完整地實現數字錄像和回放功能，支持多種存儲方案和錄像方式，支持多畫面同時回放和多種回放操作，其獨特的幀標記功能，支持多條件檢索查詢。

產品功能介紹

*分布式視頻監控存儲具有網絡錄像、直播、回放、存儲等功能，具有智能分析功能；

*支持100路D1格式并發錄像，并可同時支持100路錄像文件的網絡點播；

*具有視頻聯網功能，單臺產品可獨立作為監控系統，多臺產品也可進行聯網；

*系統可通過增加擴展柜擴展容量，單系統48TB的容量可支持上百路視頻圖像在線保存30天以上；

*內嵌移動視頻功能，使用戶可通過手機等通訊設備實時觀測監控圖像；

*支持RAID1、RAID0、RAID5等主流RAID技術，支持熱備磁盤技術，使系統更加安全可靠；

*通過SCM管理軟件，可以在一個中心管控所有節點設備，當某個節點出現故障時，SCM軟件會自動切換到故障節點，通過圖形化界面可以很清晰的了解工作狀態以及故障信息；

監控分布式視頻監控存儲解決方案

??????? 針對網絡監控系統的特點和用戶的實際需求、UIT科給出了一種以存儲為核心基礎，同時嵌入監控平臺管理軟件的解決方案。

該方案具有以下特點：

*管理軟件部分和存儲硬件部分有機結合，發揮存儲系統自身的技術優勢減少用戶投資，簡化網絡布局，降低維護難度；在整個監控系統中，數據流沒有經過視頻服務器而直接進入分布式存儲平臺，所以降低了投入成本、提高了系統性能；

*提供RAID保護功能，同時電源、風扇等部件采用冗余設計，保證監控數據的安全性和系統對外服務的連續性；本身具有存儲擴容的功能，可以通過SAS線纜在存儲設備上增加擴展柜來擴充容量，單系統具有幾十TB的容量，這樣會給客戶節省大量的資金，同時又滿足了項目中對容量的需求。

*UIT 分布式視頻監控存儲采用分布式體系結構設計， 堅持的一個理念是：單臺分布式視頻監控存儲可以自成一體，而多臺又可以聯結成一個有機的網絡，每個圖像節點獨立自治，多個圖像節點無縫聯結在一起形成一個更大的局部自治區域，多個局部自治區域聯結成一個大的圖像信息網絡。

*系統支持?jǐn)嗑W(wǎng)重連功能，用戶使用鍵盤或客戶端的調閱圖像時，若網絡出現中斷，負責轉發圖像的分布式設備，會自動保持現場信息，并啟動自動重連服務，不斷查詢網絡狀態，在一定時間內，若網絡恢復正常，分布式設備將自動恢復圖像傳輸，用戶只有少許的圖像停頓感覺，可進行正常查閱圖像并進行PTZ控制。

*UIT分布式視頻監控存儲采用開放的POSA架構，以其強大的管理功能與兼容能力，兼容的產品幾乎涵蓋市場上所有主流的矩陣、云臺控制協議、硬盤錄像機、編解碼器和報警主機。能充分保護用戶以前的投資和構建復雜的視頻管理系統。

*通過SCM管理軟件，可以在一個中心管控所有存儲設備，當某個存儲節點出現故障時，SCM軟件會自動切換到故障節點，通過圖形化界面可以很清晰的了解工作狀態以及故障信息。

??????? 通過采用上述的監控產品，UIT分布式存儲系統真正實現了統一資源、統一編號，構筑出類似于Internet的視頻網絡，實現不同子系統之間的統一管理，提供對用戶透明的分布式監控存儲管理系統。
