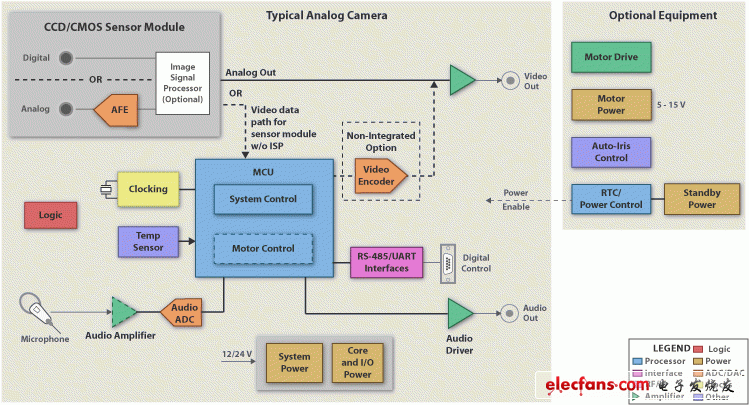

德州儀器 (TI) 的攝像機：監控模擬解決方案

　　軟件：

　　電機控制算法使安全操作員能夠通過操縱桿接口控制攝象機的移動。這些成熟的程序包含在 TI TMSF280x 電機控制 DSP 的電機控制庫中，旨在幫助您快速完成設計。軟件還會創建用于顯示攝像機名稱、日期和時間的時間戳。為攝像機中的圖像標上時間戳可以最大限度地減少對操作員級視頻輸入的外部篡改能力。在音頻信號路徑中，軟件將對數據轉換器的靈敏度進行篩選和修改，并負責同步音頻和視頻。

?

　　視頻質量：

　　視頻效果除了在本質上取決于成像器質量以外，還深受環境光和溫度水平的影響。每當溫度超過指定溫度 1 度時，熱量會直接導致噪聲增加 10 倍。在為視頻信號路徑供電時，TI 的 TPS7xxx 系列能提供所需效率來避免嚴重?zé)釗p失，從而保持電路板涼爽并將噪聲降至最低。

　　消費者通常愿意為能在所有照明條件下工作的攝像機付更多的錢。某些監控系統在其監控范圍內添加了 LED，而其它系統則將 LED 嵌入成像器周圍。需要使用的 LED 數量取決于目標距離，以及成像器的大小和類型。對于彩色、黑白和紅外成像器來說，要求各不相同。確定所需 LED 數量的最佳方法仍是根據經驗判斷所需的照明。TI 的 TPS54xx/TPS402xx 能夠高效地提供轉換以驅動 LED。當今大多數攝像機都具有 CIF (352x240) 分辨率，并且趨勢在朝著 D1 (720x486) 和更高分辨率發展。用在加油站和一些零售環境中的主流攝像機必須滿足視頻質量的最低閾值(通常為 CIF)。

　　系統音頻：

　　旺鋪與十字路口的噪聲級別會不斷變化。具有集成數據轉換器的 MSP430 非常適合于對聲音進行處理并對信號預進行過濾，以便將數據轉換器的敏感度調節到噪聲基底。OPA36x 緩沖器系列和 DRV13x/DRV600 音頻驅動器能確保在整個傳輸路徑中保持信號保真度。

　　電源：

　　大部分監控插件系統都可使用 12V 或 24V 的饋電電壓。其它功耗限制與電子器件在小型攝像機外殼內散發熱量的限制密切相關。由于 CCD 成像器在溫度每高于指定溫度 1 度時產生 10 倍以上的噪聲，因此這一點尤為重要。由于轉換器效率很高，而且能夠避免過熱(與 LDO 相比)，因此它們特別適用于功率電機。因?yàn)?LDO 能提供可實現更好信號保真度的低紋波電源軌，因此它們可用于為視頻和音頻放大器供電。
