??????? 引 言

　　由于移動通信等技術的迅猛發展，對車載設備電源提出了更高的要求。急需一種將汽車電瓶的12 V電壓轉換為16 V，18．5 V，24 V等多路輸出的電源，要求每路輸出的電流可以達到7 A。由于市面上的升壓DC／DC達不到電流需求，目前常采用將12 V電瓶電壓逆變到交流220 V，再由交流220 V產生直流18．5 V等多路輸出的方法，雖然其可以達到電流需求，但電源經過兩次轉換后，電源效率將大幅度降低，大約只有60％左右，這樣的轉換效率對汽車電瓶供電是很難接受的。針對這一問題，該文提出基于兩相步進升壓型DC／DC控制器LT3782設計大電流輸出的升壓型DC／DC模塊的方法。

　　1 LT3782簡介

　　LT3782是美國凌力爾特公司生產的兩相步進升壓型DC／DC控制器，28引腳SSOP封裝芯片，開關頻率在150～500 kHz之間可編程，由于采用兩相BOOST拓?fù)浣Y(jié)構。對輸出場效應管漏電流和肖特基二極管通過電流的要求都減少一半，即兩個輸出相位差180°，兩個輸出間互相抑制輸出紋波電流，輸出紋波是單相BOOST轉換電路的1／3。電源效率高，對散熱的要求小。圖1是LT3782的管腳圖，第29引腳是芯片底部的散熱腳。27引腳連接輸入電源；4引腳接地；11引腳用來設定開關頻率；20和23BGATE引腳用來驅動場效應管的柵極；8，9，1 2和13SENSE引腳用來反饋場效應管的輸出電流；16引腳是輸出電壓反饋引腳，該腳電壓為2．44 V，通過反饋電阻可以設定輸出電壓值。17引腳是低電壓關斷引腳，當該引腳的電壓大于2．45 V時，器件才開始工作，當該引腳的電壓小于0．3 V時，器件進入低電壓關斷模式。14引腳是軟啟動引腳，當加電時，輸出電壓從0 V漸變到設定的輸出電壓值，典型的啟動時間可以由下式計算：

t＝2．44C／10

　　式中：C為連接14引腳到地的電容值，單位為μF；t為典型的啟動時間。

　　2 電路實現

　　2．1 開關電源總體設計

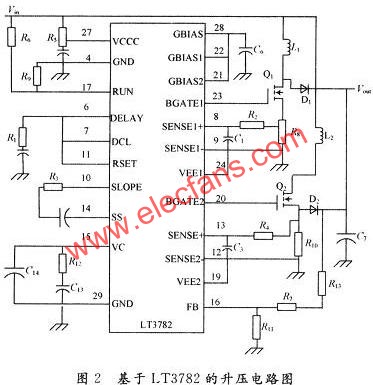

　　電路實現如圖2所示，12 V汽車電瓶電壓經過插頭JP1和R5給LT3782供電，LT3782產生的兩相振蕩輸出驅動N溝道場效應管Q1和Q2，場效應管輸出分別經肖特基二極管D1和D2整流后，由電容C7濾波輸出。

　　2．2 開關電源參數設定

　　圖2中，電阻R1用來設定LT3782的開關頻率，LT3782的開關頻率在150～500 kHz之間可編程。這里選取開關頻率為250 kHz，參照?qǐng)D3取電阻值R1=75 kHz。

　　參照LT3782數據手冊，通過輸入／輸出電壓關系和占空比可以推算出N溝道場效應管的峰值電流約為15 A。通過設定電阻R8和R10的阻值可以設定電源的限制電流，避免電源電流過大，燒壞后面電路。LT3782的SENSE管腳的域值電壓為60 mV，因而電阻R8和R10的阻值為0．004 Ω。

　　輸出電壓是通過設定電阻R13,R7和R11的比例關系來設定的，LT3782的FB腳電壓為2．44 V參考電壓，這樣輸出電壓可以通過下式計算：

　　汽車電瓶的過放電保護是通過設定該電源的最低工作電壓實現的。當LT3782的RUN管腳電壓高于2．45 V時，該電源才能正常工作，通過電阻R6和R9的分壓，使汽車電瓶電壓在大于10 V時，該電源才能正常工作，避免了電瓶的過放電。

　　3 電路測試

　　為了驗證該開關電源性能，采用如圖4所示的方法進行驗證。因?yàn)樵撾娫吹妮斎腚娏鬏^大，輸入的直流電源采用安捷倫的6574A-J07。它的輸出電流最高可達42 A，輸出電壓在O～50 V范圍內可調，輸出負載采用建伍的PEL102-201，通過它可以直觀地看到輸出電壓和電流情況。經過驗證，該電路完全滿足使用單位需求。

　　4 結 語

　　基于美國凌力爾特公司生產的兩相步進升壓型DC／DC控制器LT3782，設計了一款大電流輸出的升壓型DC／DC模塊。該模塊在12 V汽車電瓶供電下，根據需要可以提供高達7 A電流的24 V，18．5 V等多種輸出，由于采用兩相DC／DC新技術，電源效率達到90％以上。比電源經過轉換到交流220 V后，再轉換成所需電壓的方法，效率明顯提高，符合當前建設節約型社會的發展方向，實用性更強。
