MAX3580 直接變頻TV調諧器

MAX3580 直接變頻TV調諧器

概述

MAX3580是完全集成的直接變頻TV調諧器，設計用于數字電視地面廣播(DVB-T)應用。集成調諧器的輸入頻率范圍覆蓋VHF-III波段的170MHz至230MHz和UHF的470MHz至878MHz。

MAX3580直接變頻調諧器集成了RF輸入開關和多波段跟蹤濾波器，可實現低功耗板上調諧器，而不存在雙變頻調諧器方案的功耗和費用等問題。零IF架構將基帶I和Q直接輸出至解調器，無需SAW濾波器。另外，器件使用混合信號架構在片上消除直流失調，可改善二階失真性能以及下行數字化和解調器的動態范圍。

MAX3580具有高于76dB的動態增益控制，在中波段具有4.7dB的典型LNA等效輸入噪聲系數。在敏感的OFDM應用中，強信號鄰信道的1kHz相位噪聲和寬帶相位噪聲可能會帶來問題。芯片的VCO架構針對這種應用進行了優化，具有較低的帶內和寬帶相位噪聲特性。

MAX3580使用2線串行總線進行通信。芯片采用+3.3V典型電源工作，功耗為650mW。MAX3580提供帶裸焊盤的小尺寸32引腳薄型QFN封裝(5mm x 5mm)。

關鍵特性

650mW功耗(V_CC = +3.3V)

I和Q基帶輸出省去了所有IF-SAW濾波器

集成的RF跟蹤濾波器

可調的基帶低通濾波器

VHF-III和UHF全波段調諧

+38dB數字ACPR，+47dB模擬ACPR

低噪聲系數：4.7dB (典型值)

小數分頻合成器實現-90dBc/Hz的帶內相噪

如果必要，基帶過載檢測器可以控制RF AGC

+3.1V至+3.5V電源電壓范圍

超小尺寸、5mm x 5mm薄型QFN封裝

應用/使用

汽車電視
數字電視
數字地面機頂盒
臺式電視
USB外設

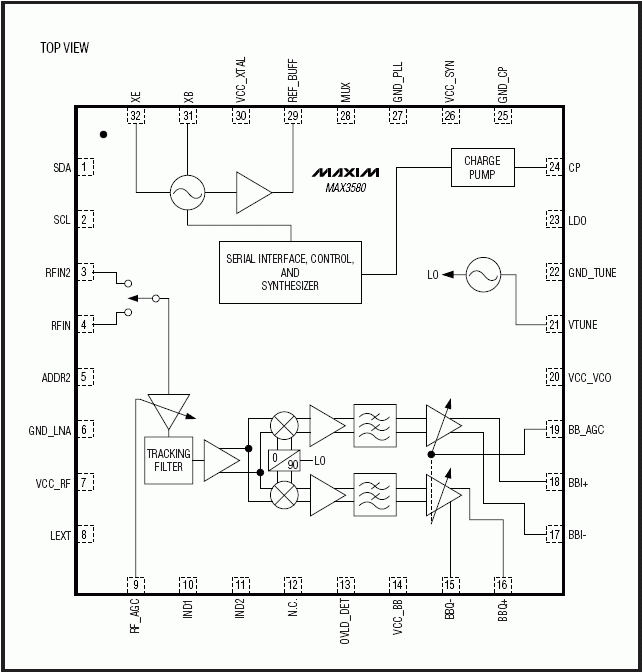

MAX3580：功能框圖
功能框圖
