概述
AD9858是一款直接數字頻率合成器(DDS)，內置一個10位DAC，工作速度最高達1 GSPS。該器件采用先進的DDS技術，內置一個高速、高性能數模轉換器，構成數字可編程的完整高頻合成器，能夠產生最高400+ MHz的頻率捷變模擬輸出正弦波。AD9858專為提供快速跳頻和精密調諧分辨率（32位頻率調諧字）而設計。頻率調諧和控制字以并行（8位）或串行加載格式載入AD9858。該器件內置一個集成式電荷泵(CP)和相位頻率檢波器(PFD)，適合同時要求高速DDS與鎖相環功能的頻率合成應用。此外還提供一個片內模擬混頻器，適合同時擁有DDS、PLL和混頻器的應用，如頻率轉換環路、調諧器等。AD9858的時鐘輸入上還具有二分頻特性，使外部時鐘速率可以高達2 GHz。

AD9858的額定工作溫度范圍為–40°C至+85°C工業溫度范圍。
數據表：*附件：AD9858 1 GSPS直接數字頻率合成器技術手冊.pdf

應用

• VHF/UHF LO頻率合成
• 調諧器
• 儀器儀表
• 捷變時鐘頻率合成
• 蜂窩基站跳頻合成器
• 雷達
• Sonet/SDH時鐘頻率合成

特性

• 1 GSPS內部時鐘速度
• 最高2 GHz輸入時鐘（可選二分頻）
• 集成10位數模轉換器
• 出色的相位噪聲和SFDR
• 32位可編程頻率寄存器
• 簡化的8位并行和SPI?串行控制接口
• 自動頻率掃描功能
• 4種頻率方案
• 3.3 V電源
• 功耗：2 W（典型值）
• 集成可編程電荷泵和相位頻率檢波器，具有快速鎖定電路
• 欲了解更多信息，請參考數據手冊

框圖

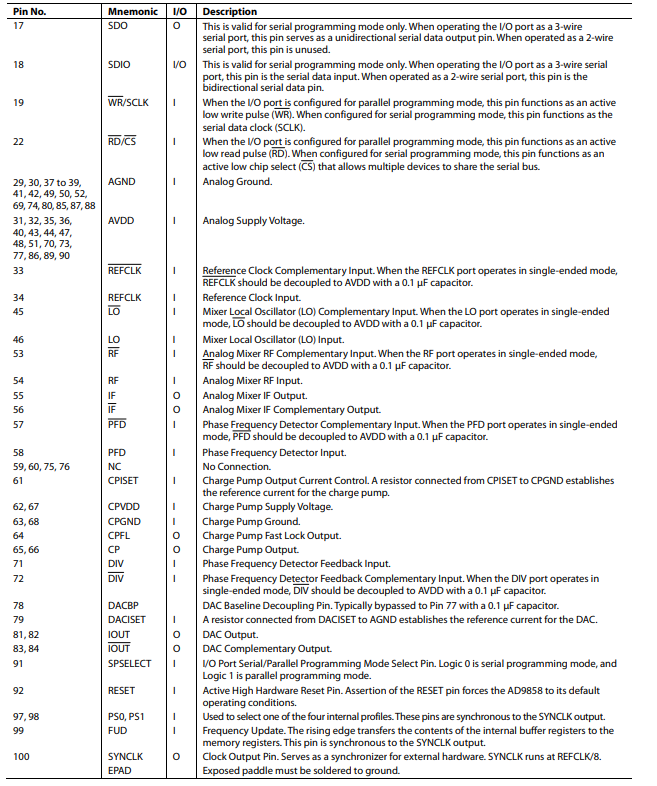

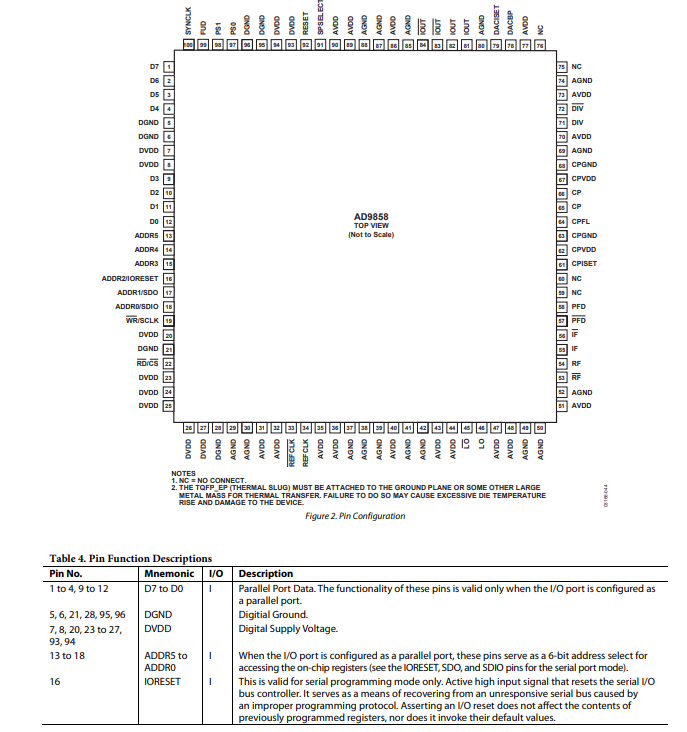

引腳配置描述

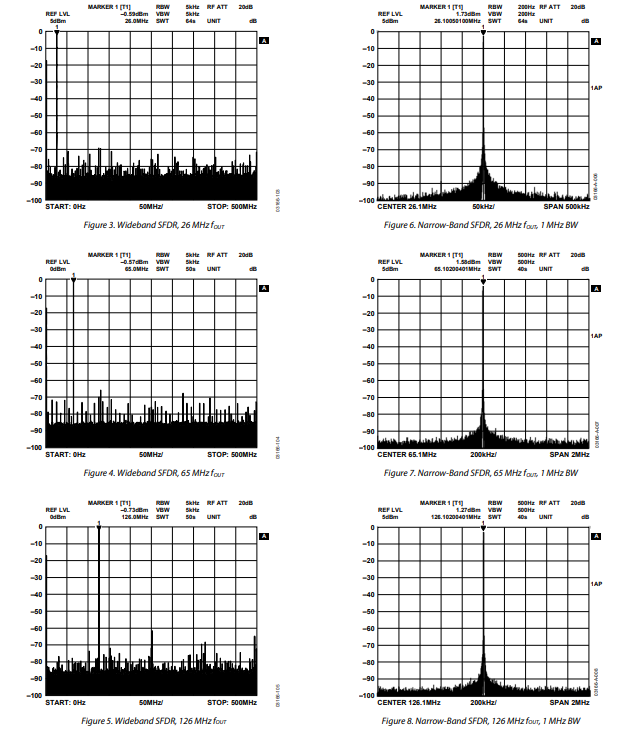

典型性能特征

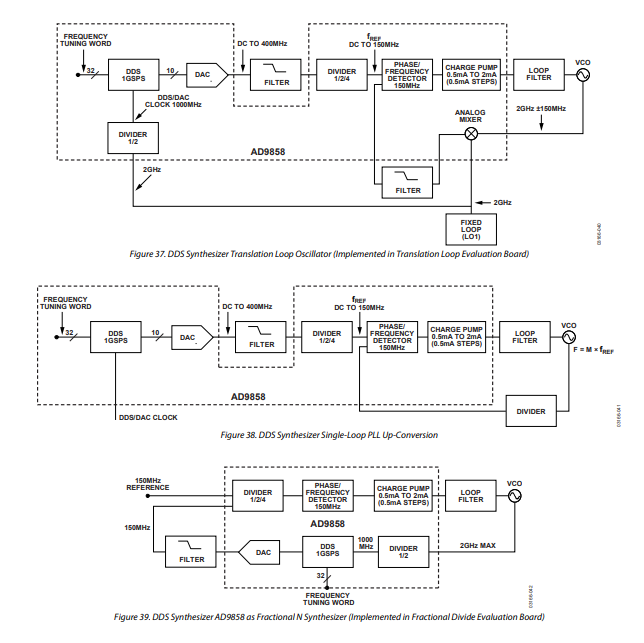

應用電路

AD9858有三種不同的評估板設計。第一種設計是傳統的直接數字頻率合成器（DDS）評估板（見圖38）。在該設計中，DDS時鐘和輸出直接取自數模轉換器（DAC）。模擬混頻器和鎖相環（PLL）模塊可單獨購買。

第二種設計是分?jǐn)?shù)分頻環評估板（見圖39）。此評估板用于在分立器件中研究DDS、相位頻率檢測器和電荷泵。在此應用中，DDS用作PLL中的固定分頻器。與傳統PLL環路中使用的分頻器一樣，輸出信號被分頻并反饋至相位頻率檢測器，再輸入到DDS。為使PLL環路的輸出信號反饋至DDS作為REFCLK，需對DDS進行編程，使其匹配參考輸入頻率。由于DDS輸出頻率可在0 Hz與PLL環路輸出頻率的一半這兩個潛在值之間取值，因此在470 MHz的PLL環路輸出頻率下，可實現2 Hz的頻率分辨率。

第三種設計是轉換環或偏移環（見圖37）。在該設計中，模擬混頻器被整合到環路的反饋路徑中。這允許直接上變頻至傳輸頻率。
