引 言

　　近年來，由于我國社會經濟的快速發展和人們生活方式的轉變，心血管病發病率及相關危險因素呈不斷上升趨勢，人們也越來越注意自己的身心健康。過去測量血壓必須到醫院，由醫生用水銀血壓計檢測才行，但隨著科技水平的發展，血壓計正在迎來電子血壓計的新時代。只要擁有了家用電子血壓計，人們就可以坐在家里隨時監測血壓的變化，如發現血壓異常便可及時去醫院就診。

　　系統工作原理

　　心臟的間歇性射血產生從主動脈根部出發沿著動脈管系傳播的脈搏波。脈搏波到達之處，動脈管內的力學參量（如流量、壓力、血流速度、血管橫截面積等）將產生變化。在每個心動周期中，心臟間歇性的舒張和收縮將引起主動脈管壁時張時縮的振動和主動脈血液壓力時高時低的變化。這種動脈管壁的振動稱為動脈脈搏。動脈脈搏波在主動脈近心端形成的同時，立即以波動的方式將所發生的血壓、血流量和血管壁周期性的振動沿著動脈樹一直擴散到整個動脈系統，從而形成整個動脈系統中血壓時低時高、血流量時慢時快、血管壁時縮時張的波動，這三類脈搏波是相互伴隨產生的，因而可統稱為動脈脈搏波。

　　圖1 血紅蛋白消光曲線

　　圖2 系統總體結構框圖

　　本多功能電子血壓計，采用光電容積法進行測量。其原理是：光束通過透射傳送到光電接收器信號的不同。人體血液紅細胞中的血紅蛋白（Hb）與氧分子作可逆性結合，結合后的 Hb 稱含氧血紅蛋白（HbO2），兩者具有不同的吸收曲線：在紅光譜區 600nm~700nm 內血紅蛋白Hb吸收的光線較少，而HbO2吸收的光線較多；在紅外光譜區 800nm~1000nm 內血紅蛋白Hb吸收的光線較多，而HbO2吸收的光線較少。在光路上，除了動脈血紅蛋白外，還有許多其它吸收體，將嚴重影響測量精度，因此紅光和紅外光LED因盡可能相互靠近，通過人體中的單一組織位置透射光線，并采用時間復用處理來透射光線。同時在檢測端，將透過手指的透射光強轉換為電壓信號，因此得到光電容積脈搏波信號。最后基于光電傳感器的檢測原理和Lambert-Beer定律，可以將透射光強與光電傳感器的輸出電壓相關聯，建立心血管系統參數收縮和舒張壓計算方法，設計無創連續血壓測量方法測試設備。其優點為：使用簡單方便、測量精度高、測量值便于記錄、體積輕巧便于攜帶等。

　　硬件設計

　　系統總體結構

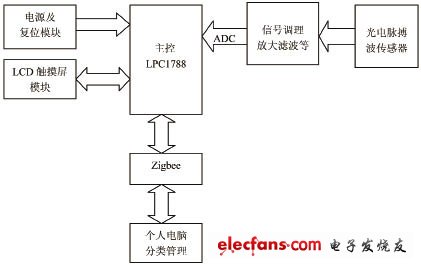

　　本多功能電子血壓計的系統總體結構框圖如圖2所示，主要包括LPC1788主控模塊、電源及復位模塊、LCD觸摸屏模塊、信號調理模塊、光電脈搏波傳感器模塊和選配的Zigbee模塊等六大模塊。

　　主控LPC1788

　　主控采用NXP新推出的基于ARMCortex-M3的LPC1788微處理器，它具有高性能、高集成度、低功耗等的特點，廣泛用于低功耗和處理要求高集成度的嵌入式應用，非常適合本方案的設計要求。它包括高達512kB的Flash存儲器、高達96kB的數據存儲器、4kB的EEPROM存儲器、一個用于SDRAM和靜態存儲器存取的外部存儲器控制器、一個LCD面板控制器、一個8通道12位ADC等。外部只需加入很少芯片就可實現系統功能，充分滿足了本設計的需要，并可使整個系統體積減小、功耗降低，控制了成本，提高了穩定性。

　　光電傳感器

　　本系統采用了透射式雙波長測量法，傳感器選用深圳美的連電子有限公司生產的 S0012A 型指套透射式可重復使用的血氧探頭。透射式光電脈搏傳感器包括光發射和光電接收兩部分：對于光發射電路，探頭內部選擇了940nm的紅外發光二極管和波長為660nm的紅色發光二極管以頭尾相接的方式并聯作為脈搏檢測電路的光源；接收電路的核心元件是光敏二極管。為了獲得最佳的信噪改善比，要求前置放大器的設計采用低噪聲放大器設計原則，盡量降低輸入級的噪聲，因此選用低噪聲光敏器件，以獲得最小的噪聲系數。

　　信號調理（放大和濾波）

　　脈搏波是以心臟搏動為動力源，是一種微弱低頻的生理信號， 具有頻率低、信號弱和阻抗高等特點。因此應用于人體生理信息測量的模擬電路因能夠有效地提高輸入阻抗和共模抑制比，抑制溫度漂移以及隨機噪聲。本系統中，選用了低功耗高精度的儀用放大器 AD620，它被廣泛應用于生物醫學測量以及那些提供微弱信號而共模干擾較大的場合。

　　脈搏波的主要頻率分量一般在0.1Hz~15Hz之間，既要頻帶合適，以便得到信號檢出時的最大保真度，又要要濾除各種干擾，如50Hz工頻干擾、各種外界中高頻噪聲；為與數據采集電路適配，輸出端的輸出阻抗要低，模擬信號的極性、狀態信號的電平和幅度的動態范圍等都必須符合配接的規定。本設計采用Maxim公司的MAX267，它是Maxim眾多開關電容濾波器（SCF）芯片中較簡潔的一種。內部包含兩個已經固定成帶通型，并且使用相同的Q參數和頻率變換比例的二階SCF和一個運放。通過選擇適當?shù)姆答?a target="_blank">電阻和Q參數，能夠組成不同波紋率的Butterworth或Chebyshev濾波器。這樣就大大減少了外圍電路，且使用靈活，性能遠遠優于采用集成運放組成的濾波電路，非常適合于本設計。
