不同的醫療保健應用對電源管理解決方案的要求不盡相同。就電源管理而言，醫療保健是一個十分有意思的市場領域。盡管醫療保健產品的設計周期非常長，高等級的創新還是不斷激發了對醫療保健電子產品的需求。這些創新產品不僅代替了舊有設備，還在新的市場和應用中使用，而數年前尚不存在這些應用領域。本文將討論四個不同的醫療保健應用領域。它們是家庭醫療保健、儀器儀表、病人監護和成像應用。

家庭醫療保健

在家庭醫療保健方面存在大量的設計實踐。全球范圍內的老齡化壓力、經濟力量的增長以及技術創新為家庭醫療保健領域帶來了許多全新應用。對病人而言，帶來的好處包括：更高的靈活性、更好的服務以及與醫生見面的次數更少。雖然家庭醫療保健市場早已存在，但最近才涌現出面向消費者且越來越先進的解決方案。這類解決方案的示例有：運動監護儀、血壓監護儀以及心率監護儀。另外，便攜式血液分析儀和脈搏血氧儀系統也進入了當今家庭醫療保健領域。

從電源管理的角度出發，所有這些系統都由于必要的便攜性而對集成度的要求較高。對于真正便攜的產品而言，它們將采用電池供電，因此要求系統具有高電源效率。在這類應用中，較低的功耗可延長設備的工作時間而無需充電或更換電池。最后，成本也是個很重要的參數。雖然在某些其它醫療保健應用中，電源管理解決方案的成本可能不是關鍵參數，但在家庭醫療保健中它十分重要。成本約束對當今的消費電子市場影響深遠。

圖1顯示采用鋰離子充電電池系統的電源鏈。該電源架構確保電路的某些部分可以通過負載開關關閉（如ADP190），而另一部分為實時時鐘（RTC）供電的電路則始終開啟（如ADP160）。開啟時，ADP190具有低于2uA的接地電流，而ADP160在空載時僅消耗大約560nA電源電流。該特性使電池的永久放電保持在最低水平。ADP2140是一款高度集成的降壓開關調節器，集成線性調節器。這款電源管理單元可節省空間和成本。

圖1：便攜式電池供電型家庭醫療保健設備的典型電源鏈。

某些僅供短期使用的低成本便攜式醫療保健系統可能會圍繞不可充電的堿性電池而設計。相比常見的雙電池設計，使用單顆電池將在重量和成本方面更有優勢。單顆堿性電池系統面臨的難題是電池電壓范圍僅為0.8 V至1.5 V.為了對電子設備供電，必須采用能以高能效處理低輸入電壓的升壓調節器。圖2顯示采用ADP1607作為第一步電源轉換的這類應用。該電路能產生3.3V電壓，滿足大部分系統要求。

圖2：采用單顆堿性電池為便攜式醫療保健系統供電。

儀器儀表

儀器儀表方面的示例應用有：血液分析儀、透析儀和臨床診斷設備。儀器儀表設備通常為非便攜式。這類應用對電源管理的要求不如“家庭醫療保健”部分討論的那樣受諸多因素限制。在儀器儀表領域，通常能獲得更多的電能，因此對電源效率的要求并不嚴格。雖然高集成度無疑對系統有幫助，但這并非首要考慮因素。大多數情況下，對于儀器儀表應用而言重要的是低噪聲性能。開關調節器和線性調節器必須具有極低的噪聲，才能進行精度極高的測量。通常采用銀盒型的AC-DC電源產生一個或多個中間電壓。隨后，這些電軌用于產生更低的電壓。

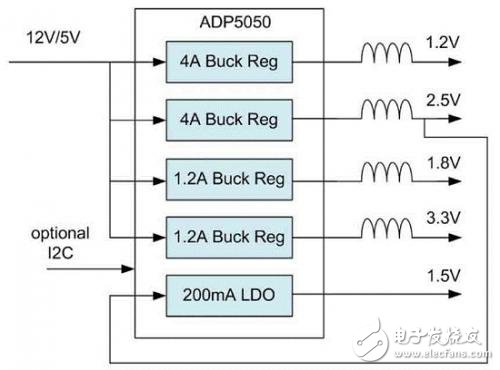

圖3顯示的是一個微型PMU（電源管理單元）。它是一款A(yù)DP5050器件，采用來自AC-DC電源的12V電軌供電。該P(yáng)MU集成四個開關調節器以及一個線性調節器。雖然體積緊湊，但它集成了很多必要的功能。對單個降壓調節器的開關頻率一并進行同步和相移處理，以便最大程度降低輸入線路上的噪聲，并支持采用小數值輸入電容。一個獨特的特性是可以使兩個開關調節器以另外兩個調節器開關頻率的一半運行。這樣可以保持一個可預測的低EMI曲線，同時允許低功率電軌以較高的開關頻率工作，并在高功率電軌上使用較低的開關頻率以獲得盡可能高的效率。

最后很重要的一點是，提供I2C接口，可動態改變輸出電壓、檢查芯片溫度、設置不同通道的相移、電源良好指示，并使能單個通道。這些功能有助于智能儀器儀表系統監視和控制電源管理性能。

圖3：提供多電壓和I2C連接性的微型電源管理單元。

病人監護

此類系統都屬于臨床系統。它們用于測量血壓，但也可用在心電圖（ECG）和脈搏血氧儀系統中。這類電源管理通常采用線路供電，因此只要能處理好散熱，能效就不是個大問題。真正重要的是可靠性、出于安全目的的電流隔離以及低噪聲。為了增加可靠性，有時提供備用電池。當病人轉移到不同的醫院時，備用電池有助于提供不間斷的生命體征監護。

隔離需要符合最嚴格的醫療安全標準，即IEC 60601-1.采用iCouplers技術的數字隔離器正取代光耦合器而不影響隔離完整性。這一趨勢的優勢是避免光耦合器的老化效應以獲得長期穩定性，同時以單封裝提供不同的半導體功能，如USB、I2C和電源管理開關調節器。這些器件提供加強絕緣性能，能夠承受IEC 60747-5-5標準規定的10kV浪涌。iCoupler產品采用芯片級變壓器，與光耦合器和基于電容的數字隔離器相比具有非常魯棒的共模瞬變抗擾度。

圖4顯示感性隔離概念。隔離柵兩側各有一個電感，由聚酰亞胺、二氧化硅（SiO2）或類似的隔離材料組成。

圖4：跨越隔離柵的感性數字耦合概念。
