好的，我們來詳細了解一下霍爾傳感器。

霍爾傳感器是什么？

霍爾傳感器是一種基于霍爾效應工作的電子器件。

霍爾效應： 由美國物理學家埃德溫·霍爾于1879年發現。簡單來說，當電流流過一個導體或半導體薄片時，如果同時對這片導體施加一個垂直于電流方向的磁場，那么電荷載流子（電子或空穴）會在洛倫茲力的作用下發生偏轉，導致在垂直于電流和磁場方向的兩側產生一個可測量的電壓差，這個電壓就叫做霍爾電壓。
傳感器原理： 霍爾傳感器內部的核心就是一個霍爾元件（通常是半導體材料制成）。當有磁場作用于這個元件時，它就能產生與磁場強度和方向相關的霍爾電壓。這個微弱的電壓信號經過傳感器內部的電路（如放大器、比較器、施密特觸發器等）處理后，輸出一個可用的電信號（比如數字電平ON/OFF或模擬電壓/電流信號）。

霍爾傳感器有何作用？

霍爾傳感器最核心的作用就是檢測磁場的存在、強度、方向或變化。 通過感知磁場，它可以間接測量很多物理量或?qū)崿F(xiàn)各種控制功能。由于其具有非接觸、無觸點磨損、壽命長、頻率響應快（工作頻率高）、小型化、堅固耐用、可靠等優點，被廣泛應用于工業和消費電子領域。具體作用包括：

位置和位移檢測：

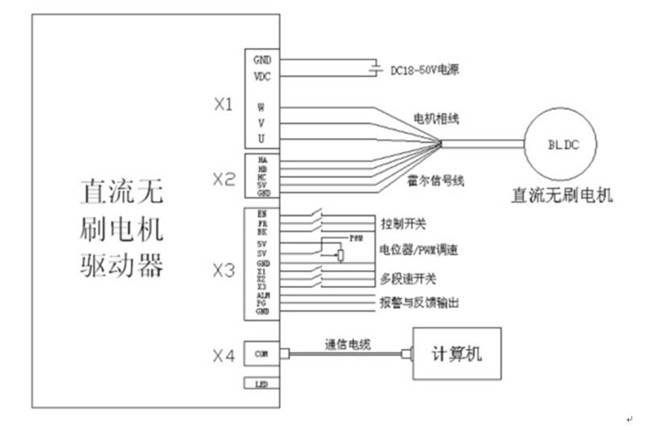

- 無刷直流電機換向： 檢測電機轉子永磁體的位置，精確控制功率管的開關，實現電子換向，這是其最常見的應用之一（如電動車電機、風扇、硬盤電機）。
- 旋轉位置（角度）感測： 檢測齒輪、軸或輪轂上磁鐵的旋轉角度或位置。
- 線性位置感測： 檢測磁鐵靠近或遠離傳感器的位置變化（例如檢測閥門開度、油缸位置）。
速度與轉速測量：
- 通過在旋轉物體（如車輪、齒輪、電機軸）上安裝磁鐵，當磁鐵每次經過霍爾傳感器時，傳感器輸出一個脈沖信號。通過測量脈沖的頻率即可計算出轉速。
- 應用：汽車ABS系統中的輪速傳感器、里程表（車速表）、發動機曲軸/凸輪軸位置傳感器（轉速）、各種機械設備轉速監測。
接近開關：
- 當磁鐵（通常安裝在移動物體上）接近霍爾傳感器到一定距離時，傳感器輸出狀態變化。無需物理接觸。
- 應用：電梯門位置檢測、手機翻蓋喚醒、門/窗磁報警（防盜系統）、打印機蓋板開關。
電流檢測：
- 給待測導線通以電流，導線周圍會產生磁場（與電流大小成正比）。將霍爾傳感器放置于該磁場附近（非接觸式），其輸出的霍爾電壓即能反映電流大小。
- 優點：隔離測量（高低壓隔離），可測量直流和交流電流。
- 應用：電機控制中的電流環控制、電源過流保護、電池管理系統、電能計量?jī)x表中的電流采樣。
開關（非接觸式）：
- 利用磁場存在與否來控制數字輸出開關狀態（開/關）。磁鐵靠近時導通（或關斷），磁鐵遠離時關斷（或?qū)ǎ?strong>霍爾開關就是最常見的形式。
- 應用：鍵盤（某些靜音鍵盤）、無觸點按鈕、安全開關。

霍爾傳感器的類型

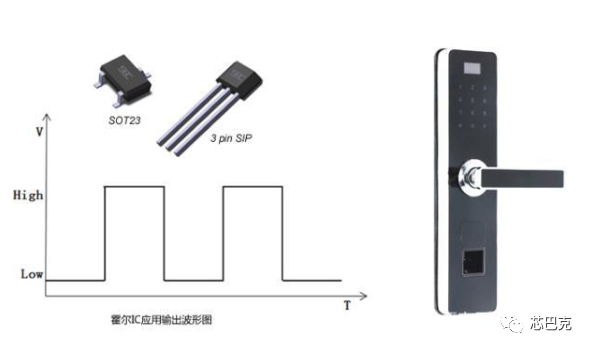

開關型霍爾傳感器： 輸出數字信號（高電平或低電平），當磁場強度超過某個閾值（B_ON）時狀態翻轉。適用于位置檢測、轉速計數、接近開關等需要開關量的場合。
線性霍爾傳感器： 輸出模擬信號（電壓或電流），該信號與施加的磁場強度在一定范圍內呈線性比例關系。適用于需要連續測量磁場強度或位置、電流的場合。
鎖存型霍爾傳感器： 一種特殊的開關型傳感器，需要相反極性的磁場來改變輸出狀態（“鎖定”狀態），常用于旋轉編碼和位置記憶。

總結

霍爾傳感器是一種利用霍爾效應將磁場信息轉換為可測電信號的器件。其核心作用是檢測磁場的存在、強度、方向和變化，并通過這種非接觸式的檢測方式，廣泛應用于位置檢測（角度/線性）、轉速測量、電流檢測、接近開關、電子換向（無刷電機） 等眾多領域中，是現代電子設備和工業控制系統中的基礎元件之一，具有非接觸、壽命長、響應快、可靠性高的優點。
