ADC在嵌入式系統中的應用

ADC（模數轉換器）在嵌入式系統中扮演關鍵角色，主要用于將模擬信號轉換為數字信號，以便微控制器或處理器進行處理。常見應用包括：

傳感器數據采集：如溫度、壓力、光照、聲音等傳感器輸出的模擬信號。
工業控制：監測電流、電壓、電機轉速等物理量。
醫療設備：ECG（心電圖）、血壓監測等高精度信號采集。
消費電子：觸摸屏、電池電量管理、音頻信號處理（麥克風輸入）。
汽車電子：發動機控制、環境傳感器監測。

常見ADC接口類型及比較

1. 并行接口

原理：通過多根數據線（如8/12/16位）并行傳輸數據。
優點：速度最快，實時性強，適合高速高精度場景。
缺點：占用I/O引腳多，電路復雜，功耗較高。
典型應用：高速數據采集（如視頻信號處理、示波器）。

2. SPI接口

原理：同步串行接口，全雙工通信，需SCK（時鐘）、MOSI（主出從入）、MISO（主入從出）、CS（片選）4根線。
優點：速度較高（可達數十MHz），靈活性好，支持多外設。
缺點：遠距離傳輸能力弱，需額外片選信號。
典型應用：中高速場景（如高精度傳感器、圖像采集）。

3. I2C接口

原理：同步串行接口，半雙工通信，僅需SDA（數據線）和SCL（時鐘線）2根線，支持多設備。
優點：占用引腳少，支持總線擴展，適合遠距離通信。
缺點：速度較低（通常≤1MHz），協議開銷大。
典型應用：低速多設備場景（如溫度傳感器網絡）。

4. 內置ADC

原理：ADC模塊直接集成在MCU/SoC中，通過寄存器讀取數據。
優點：開發簡單，無需外部電路，成本低。
缺點：精度和速度有限（通常8~12位，采樣率≤1MSPS），易受MCU內部噪聲干擾。
典型應用：簡單檢測（如電池電壓監控、按鍵感應）。

接口類型對比表

接口類型	速度	精度	復雜度	占用I/O	適用場景
并行接口	高（≥100MSPS）	高（16~24位）	高	多（8+線）	高速數據采集、視頻處理
SPI	中高（≤50MHz）	中高（12~24位）	中	較多（4線）	中高速、多外設（如傳感器）
I2C	低（≤1MHz）	中（10~16位）	低	少（2線）	低速、多設備、遠距離
內置ADC	低（≤1MSPS）	低中（8~12位）	低	無	簡單檢測、成本敏感場景

選擇建議

高速高精度：優先選擇并行接口或高速SPI外置ADC。
多設備擴展：I2C接口適合傳感器網絡。
低成本/簡單應用：使用MCU內置ADC。
高分辨率低速：Sigma-Delta架構ADC（通過SPI/I2C接口）適合音頻或精密測量。

通過合理選擇接口類型，可以在性能、成本和開發復雜度之間取得平衡。

adc在嵌入式系統中的應用常見的adc接口類型比較

ADC（模數轉換器）在嵌入式系統中的應用非常廣泛，它負責將模擬信號轉換為數字信號，以供微處理器或其他數字設備處理。以下是對ADC在嵌入式系統中應用的詳細分析以及常見的ADC接口類型的比較： ADC在

2024-11-19 16:03:17

adc在嵌入式系統中的應用

模擬數字轉換器（ADC）是嵌入式系統中的關鍵組件，它允許系統將模擬信號轉換為數字信號，從而進行進一步的處理和分析。 1. ADC的工作原理 ADC通過量化模擬信號的幅度來工作。它接收連續的模擬信號

2024-10-31 10:51:52

嵌入式系統接口有哪些應用呢

嵌入式系統的接口類型有哪些？如何對嵌入式微控制器的I/O口進行配置呢？

xiangwangzihui 2021-11-12 07:21:32

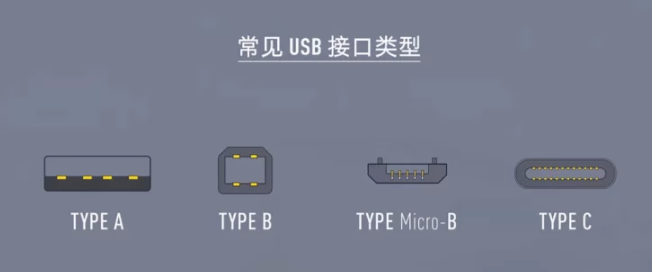

常見的USB接口類型該如何區分
