評估模數轉換器（ADC）的性能參數需要綜合考慮多個關鍵指標，以下為主要的評估參數及其方法：
1. 分辨率（Resolution）
- 定義：ADC輸出的數字位數（如8位、12位、16位），表示最小可區分的模擬電壓變化。
- 評估方法：
- 理論值：分辨率 = ( \frac{V{ref}}{2^N} )（( V{ref} )為參考電壓，( N )為位數）。
- 實際測試：輸入微小電壓變化，觀察輸出是否能穩定區分。
2. 采樣率（Sampling Rate）
- 定義：每秒可完成的采樣次數（單位：SPS，Samples per Second）。
- 評估方法：
- 輸入高頻正弦信號，逐步增加頻率直至輸出信號出現明顯失真，此時頻率上限即為最大有效采樣率。
3. 信噪比（SNR, Signal-to-Noise Ratio）
- 定義：有用信號功率與噪聲功率的比值。
- 公式：( \text{SNR (dB)} = 6.02N + 1.76 )（理想值，( N )為位數）。
- 測試方法：輸入純凈正弦波，通過頻譜分析儀測量輸出信號的噪聲功率。
4. 有效位數（ENOB, Effective Number of Bits）
- 定義：實際性能等效的理想ADC位數，考慮噪聲和非線性失真。
- 公式：( \text{ENOB} = \frac{\text{SINAD} - 1.76}{6.02} )，其中SINAD為信噪失真比。
- 測試：通過SINAD測試間接計算。
5. 積分非線性（INL, Integral Non-Linearity）
- 定義：ADC實際轉換曲線與理想直線的最大偏差。
- 測試方法：輸入斜坡電壓，記錄每個碼值對應的實際電壓與理想值的偏差。
6. 微分非線性（DNL, Differential Non-Linearity）
- 定義：相鄰碼值對應的模擬電壓差與理想最小步長（1 LSB）的偏差。
- 評估：若DNL > 1 LSB，可能出現丟碼（Missing Code）。
7. 動態范圍（Dynamic Range）
- 定義：可處理的最大信號與最小可檢測信號的比值。
- 公式：( \text{動態范圍 (dB)} = 20 \log_{10}(2^N) \approx 6.02N )。
8. 總諧波失真（THD, Total Harmonic Distortion）
- 定義：諧波成分（如2次、3次諧波）與基波信號的功率比。
- 測試：輸入單一頻率正弦波，通過FFT分析輸出頻譜中的諧波分量。
9. 孔徑延遲（Aperture Delay）與抖動（Jitter）
- 孔徑延遲：采樣時鐘觸發到實際采樣的時間差。
- 孔徑抖動：采樣時刻的隨機時間偏差，影響高頻信號精度。
- 影響：抖動過大會導致信噪比下降。
10. 功耗與延遲
- 功耗：工作時的功率消耗（關鍵參數用于電池供電設備）。
- 延遲：從輸入到輸出數字碼的轉換時間，影響實時性。
實際測試方法
- 靜態測試：輸入直流電壓，分析輸出碼值的分布（評估DNL/INL）。
- 動態測試：輸入高頻正弦波，通過頻譜分析儀測量SNR、THD、ENOB等。
- 標準信號源：需使用高精度、低噪聲的信號發生器，避免引入額外誤差。
應用場景匹配
- 高精度測量（如傳感器）：優先考慮分辨率、INL、DNL。
- 高速信號采集（如通信）：關注采樣率、抖動、動態范圍。
- 低功耗設備：需權衡分辨率、采樣率與功耗。
通過以上參數的綜合分析，可全面評估ADC的性能是否滿足設計需求。
如何評估adc的性能參數
評估ADC（模數轉換器）的性能參數是一個綜合考量多個因素的過程。以下是一些關鍵的ADC性能參數及其評估方法： 一、分辨率 分辨率是衡量ADC能夠區分的最小信號變化的能力，通常以位表示。位數
2024-11-19 17:26:02
ADC的性能參數及優缺點
系列索引：《嵌入式系統原理與應用》 | 嵌入式系統 重點知識梳理目錄ADC的過程包括哪些ADC的性能參數ADC的主要類型及其各自優缺點STM32 F103中ADC的內部結構（重點在數據寄存器
大洼球王
2021-12-20 06:36:30
MCU性能參數怎么評估？主要從哪幾個角度
MCU性能參數怎么評估？主要從哪幾個角度
QWE4562009
2022-02-15 11:25:30
汽車的主要結構參數和性能參數相關資料分享
許多消費者在購車之前都會先關注車型的口碑，這是很實用的方法。不過讀懂參數可能更方便找到滿足自身需求的車型。 一、汽車的主要結構參數和性能參數 汽車的主要特征和技術特性隨所裝用的發動機類型和特性
紅粉小Q豬
2021-08-30 08:34:35
LED器件參數對LED全彩顯示屏性能參數的影響是什么？
LED全彩顯示屏性能參數是什么？LED器件參數對LED全彩顯示屏性能參數的影響是什么？
CHENYUHENG
2021-06-07 06:29:02
微型電機的性能參數闡明
不同型號的微型電機性能有所差別，其性能參數難以統一闡明。一般來說，用于驅動機械的側重于運行及啟動時的力能指標；作電源用時考慮輸出功率、波形及穩定性；控制用微型電機則側重于靜態和動態的特性參數。前兩類
hzp_bbs1
2021-09-01 07:31:42
請問TMCM-1613有哪些性能參數？
傳統的直流無刷電機的控制方式是怎樣的？TMCM-1613（-REC）有哪些性能參數？
王偉01
2021-08-30 07:26:34

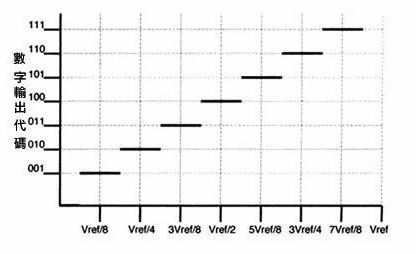

模數轉換器的性能參數
模數轉換器性能參數是判定器件性能優劣的重要參考，因此了解性能參數對硬件選型來說是至關重要的。
2022-11-02 15:34:32
如何檢測導電環的性能參數
性能參數的可靠性針對精密加工的導電環而言是尤為重要的。其基本參數的轉變立即會危害到導電性導電環工作中的可靠性、穩定性及其它的使用壽命。那麼導電環國家標準中有那麼關鍵的性能參數呢，又該怎樣檢測呢？
2021-06-22 10:12:42
A/D轉換器的性能參數
A/D轉換器（Analog-to-Digital Converter），即將模擬信號轉換為數字信號的電子設備，在數字信號處理、數據采集、控制系統等領域扮演著至關重要的角色。A/D轉換器的性能參數
2024-10-05 15:07:00
LM3361集成電路的電性能參數與典型應用電路有哪些？
LM3361集成電路的內電路結構是什么？LM3361集成電路的電性能參數與典型應用電路有哪些？
yangwenzhen
2021-04-21 06:52:32

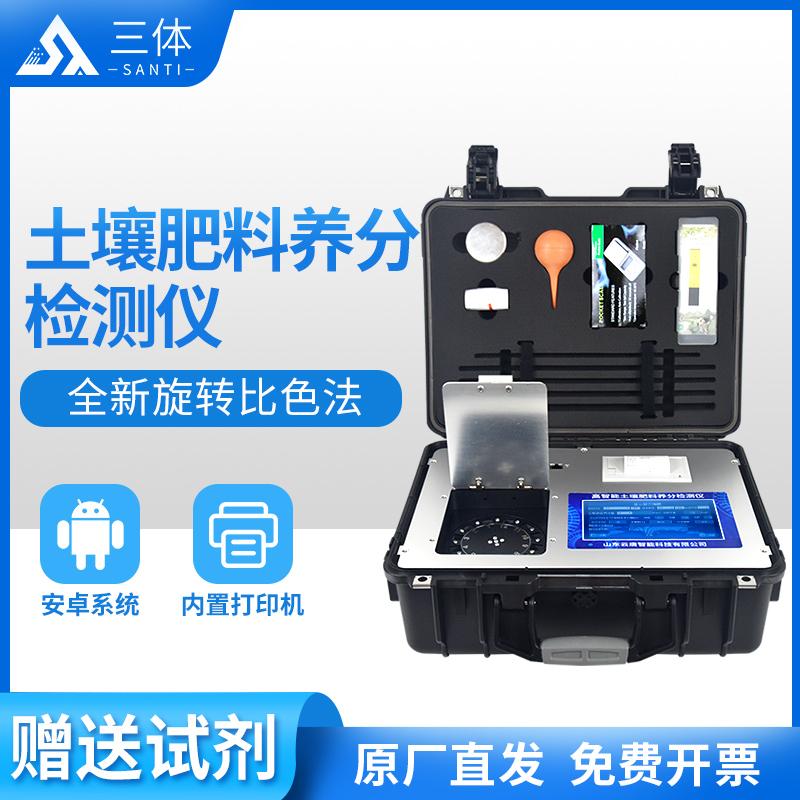

高智能土壤環境測試及分析評估系統設備性能參數有哪些
2021-03-22 17:09:19

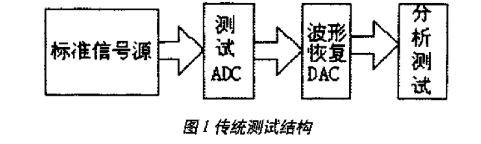

高速ADC的動態性能參數和基于DSP技術的測試方法研究
高速ADC是信號處理機的不可欠缺的組成部分，其性能的好壞對信號處理系統的整體性能也至關重要。通常ADC的技術參數是由生產廠商提供，可作為設計的重要依據，但是在電路板上形成的ADC模塊的性能如何，還與
2020-08-01 11:35:54

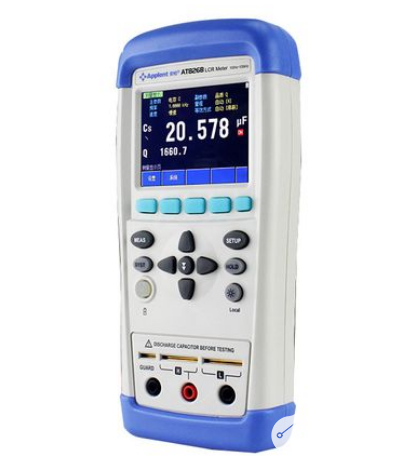

手持式電橋性能參數及應用
z、損耗因子d和品質因數q六種基本參數。它具有便于攜帶、使用方便的特點，適合用于進貨檢驗、室外作業等。市場上存在有安捷倫、同惠電子等品牌的手持式電橋。 一、手持式電橋性能參數 性能參數： 1、大屏幕液晶顯示 2、采用SMT表面貼裝工藝 3、0.3%基
2023-01-06 14:08:57
麒麟990性能參數
麒麟990是華為公司推出的一款移動處理器，主要性能參數如下： 麒麟990采用的是世界領先的7納米FinFET Plus工藝，擁有更高的芯片密度和更低的功耗，其CPU和GPU性能均得到了極大提升，可為
2023-09-05 10:29:11
差分放大器的工作原理及性能參數
差分放大器的工作原理及性能參數 差分放大器是一種常見的電子放大電路，廣泛應用于模擬電路中。它的主要作用是將輸入信號的差值放大，并且抑制共模信號的干擾。差分放大器有許多重要的性能參數，下面我將詳細介紹
2024-01-29 14:10:59
AG9300/AG9310|AG9311|AG9320性能參數對比分析？怎么選型？
AG9300/AG9310|AG9311|AG9320性能參數對比分析？怎么選型？
leoleesir
2021-05-31 06:37:25

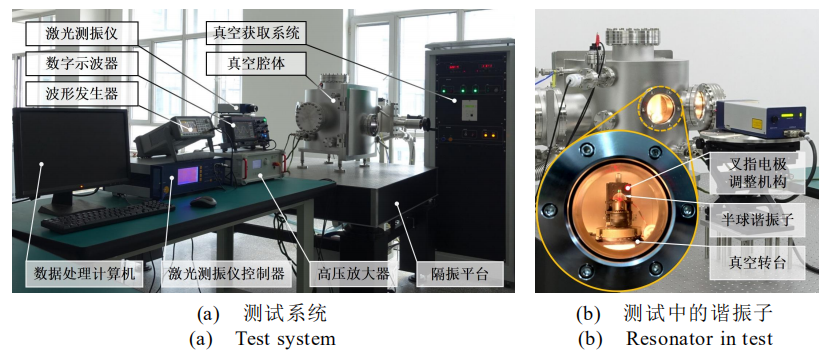

ATA-2161高壓放大器在半球諧振子振動性能參數測試中的應用
