本文主要討論模擬數字轉換在SDR實現中的挑戰，以及ADC的哪些突破可以促進軟件無線電的實際應用。

　　存在的問題

　　SDR對于電信公司來說，可以以最少的基礎設施部署成本，滿足覆蓋范圍寬廣的無線電頻率與標準，并應付它們的未來演進。針對此需求，要求設計具有足夠的彈性，以支持比平常更寬的頻帶，并提供超過窄頻應用所需的動態范圍。即最終必須能夠在多載波環境中，處理調制方式與帶寬皆不同的載波，以及信號阻隔(blocking)等需求。

　　DSP技術的進步已大幅提高無線射頻系統數字后端的功能，有助于SDR的實現。目前還缺少的，就是將敏感度極高的模擬信號轉換為處理方便的數字信號。在這些無線電系統中AD轉換對于實現最終的目標非常重要。無線射頻系統的接收器(Rx)和發射器(Tx)都會用到ADC，它是SDR應用中不可或缺的器件。

　　ADC重要規格

　　靈敏度與可用帶寬是無線射頻系統接收器設計的主要規格。靈敏度是指無線射頻系統對天線輸入端微弱信號的處理能力，通常以dBm表示。對ADC而言，靈敏度通常轉換成信噪比(SNR)指標，并以dBc或dBFS表示(dBc是以載波信號為基準所表示的信噪比，dBFS則是以ADC的滿刻度輸入為基準)。無線射頻系統的小信號接收能力以及大干擾信號抑制能力皆與ADC的無雜散動態范圍(SFDR)密切相關，SFDR是目標信號(載波)與ADC輸出中次高的雜散信號(無論是否為諧波)的比值，通常以dBc表示。

　　最后，轉換器的可用帶寬其實是定義不明確的名詞，主要指ADC在適當SNR和SFDR性能下所能處理的實際信號帶寬。在業界標準做法里，ADC規格是以模擬輸入頻率響應的-3dB為參考點。然而，現今許多轉換器雖標示有高達數百MHz的帶寬，實際性能卻在模擬輸入頻率增加到200-300MHz后就大幅下降。

　　帶寬考慮

　　SDR的重要優點之一，是它不需要新硬件就能處理更大頻率范圍，就當前的全球頻譜使用情形來看，此點格外吸引人。每一種無線技術標準都會定義多種工作頻率，例如，GSM就能在400MHz、850MHz、900MHz、1800MHz、1900MHz甚至2500-2690MHz的GSM延伸頻帶上工作;3GPP頻率包括1800MHz、1900MHz和2100MHz;WiMAX頻率則包括2500MHz、3500MHz和往上一直到5GHz，而且未來還會應用在更多的頻率上。

　　由于頻率種類復雜繁多，通過ADC盡可能把最大信號帶寬數字化就成為一項重要優勢，這也使得ADC的采樣頻率成為這類設計的重要關鍵。根據奈奎斯特條件，ADC在不產生迭頻(aliasing，目標信號數字化后混迭自身而造成失真的過程)下所能數字化的帶寬，為其采樣頻率一半 (Fs/2)。例如，采樣頻率為200MSPS的ADC最大能將100MHz帶寬的信號數字化。然而在實際應用里，負責將模擬輸入端帶寬限制為Fs/2的濾波器不可能是完美的，因此會降低實際可用的帶寬。

　　除了接收器外，大帶寬對無線發射來說也很重要。由于功率放大器成本與其輸出功率成正比，提高效率就成為減少零件用料和工作成本的重要方法?，F(xiàn)代的數字預失真算法雖能將發射器功率放大器線性化，卻需要將帶寬放大到發射信號帶寬的好幾倍，再將此數字化帶寬回授給數字處理器，因此采樣速率極高的ADC在系統中即為一不可或缺的角色。

　　信噪比

　　為了維持最高靈敏度，SDR必須擁有很高的信噪比，以分辨微弱信號和進行解調。無線技術標準演進到6?QAM等高階調制機制后，對于ADC的信噪比性能要求更為嚴格。當天線接收輸入功率很低時，ADC的信噪比(再加上本地振蕩器的相位噪聲)就成為限制因素，決定整個接收器的靈敏度。

　　SDR設計人員直到最近都還必須犧牲信噪比來提高采樣頻率(帶寬)，因為采樣率高達數百MSPS的最先進ADC只有10位，信噪比則在50dBFS左右。隨著ADS5463(12位/500MSPS)的出現， ADC的采樣頻率已大幅提高一倍(過去最高僅250MSPS)，使信噪比躍增至65dBFS左右，可以實現過去無法做到的許多設計。

　　除了能夠有效重建最大模擬信號帶寬外，處理增益是ADC采樣頻率的另一項附帶優點。一般而言，ADC的信噪比都是以正弦波功率與轉換器在整個奈奎斯特頻帶(從0Hz到Fs/2，不包含直流)噪聲總和的比值來計算，總噪聲通常會均勻分布在奈奎斯特區域。當接收器處理該區域的某個頻帶信號時，數字濾波器就能大幅衰減該頻帶以外的噪聲。假設目標信號帶寬為BWSIG，ADC的采樣頻率為Fs，則實際的處理增益可計算如下：

?

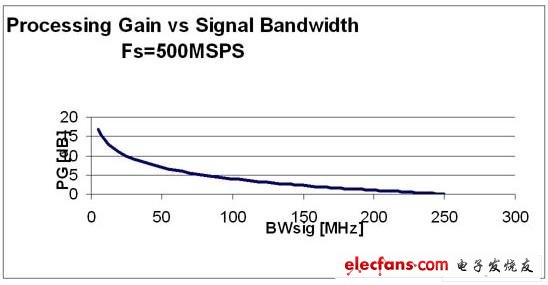

　　圖1是采樣速率為500MSPS ADS5463這類超高速ADC所能提供的處理增益。SDR的數字后端可以充分利用ADC的寬帶性能優點。

?

　　圖1：ADC在500MSPS采樣頻率下的處理增益與目標信號帶寬關系圖。

　　無線接收器不斷進步，最后將能直接采樣射頻信號。這類作業所需的ADC技術雖未出現，但相關技術突破是可預期的。值得注意的是，信號抖動最后也會對信噪比造成限制，也要列入考慮。在采樣系統里，下列公式2表示信噪比與抖動之間的關系：

?

　　其中fin代表模擬輸入頻率，tjitter則是系統抖動的均方根值。ADC采樣電路的內部抖動會以平方根和的方式，加到外部提供的轉換器采樣時鐘。值得注意的是，信噪比的限制與實際采樣頻率無關，但會直接受到模擬輸入頻率的影響。這項基本限制將影響決定接收器中頻位置時，亦即當中頻提高時，簡化接收器架構和濾波電路(也就是降低成本)的好處，會被ADC頻率和抖動造成的限制所抵消。
