一、 設定好相關參數后通過Specctra進行自動繞線；
具體命令在菜單：Route>Elongation by pick,見下圖：
?
操作步驟：
1，給需要繞線的Net設定長度規則
??? 關于Net等長設定這里不再做作詳細介紹，如果對這部分有疑問請參考help相關文檔。
??? 我們這里舉一個比較簡單的例子，對一個只有一對Pin Pair的網絡設定一個絕對長度，可以使用Edit-Properties，對一個Net進行定義，添加Propgation_Delay設定，值為：L:S:1500:1600，這個定義意思為給所選Net一個走線長度限制，范圍為1500mil到1600mil之間，
見下圖：
?
設定好了，點擊OK推出即可。

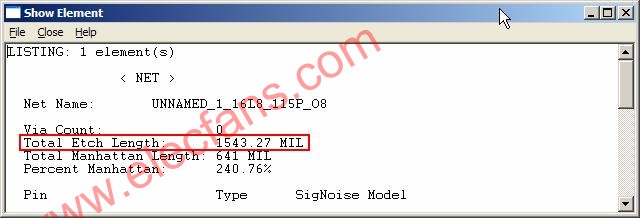

可以用Show Element來檢查一下設定是否OK，見下圖：
?
2，開啟長度檢查開關
點擊菜單Setup>Constraints或者直接點擊工具菜單 ，
出現窗體：
?
點擊Electrical constraint sets…
?
把Propagation delay和Relative Propagation delay的狀態設為On
3，點擊菜單自動繞線
點擊菜單Route>Elongation by pick，然后直接點擊右鍵在彈出菜單中選擇Setup進行參數設置

出現下面窗體：
?
在這里可以設置自動繞線的模式和參數，Miter Corners為45度拐角。
點擊OK退出，
然后再點選剛才設定好的那個Net，Specctra將自動啟動，見下圖：
?
自動繞線完成，見下圖：
?
注意：License版本需要Export
二、 Allegro V15.1新功能，交互式自動繞線
注意：此功能需要Allegro 15.1并打上15.1 ISR - Feb 04或更新補丁，或之后版本。
Allegro 15.1新增了一個交互式自動繞線功能，具體在菜單Route>Delay Tune，
或直接點擊工具欄按鈕 ，效果見下面：
?
?
?
?

優點：操作簡單，只要點擊鼠標，選擇模式，劃出一個框即可完成不同模式的各種繞線；大大提高了繞線工作效率；繞出來的走線比較美觀，當然電氣特性也會好些。
操作步驟：
1，點選菜單Route>Delay Tune或點擊工具按鈕
2，在Option中選擇相關參數，
?
以上參數用戶可以自己試一下具體效果，這里不作詳細介紹了。
3，點擊需要繞線的起點
?
4，拖動鼠標在合適的位置再次點擊左鍵確定即可，
?
注意：在此用戶可以通過右邊走線長度提示來確定具體繞線的長度
5，完成
?
其它效果：
?
差分信號自動識別并一對線一起繞線！
