MAX16922汽車PMIC(電源管理IC)的布線準則

MAX16922汽車PMIC(電源管理IC)的布線準則

該應用筆記介紹了MAX16922汽車PMIC (電源管理IC)的布線準則，能夠優化器件性能，降低輻射。

概述

使用MAX16922等高頻開關調節器時，合理的PCB布線不僅提供干凈的電源輸出，還可大大節省解決EMI問題的調試時間。本應用筆記概述了相關電路設計的要點，其中優化布線可提供諸多好處。

基本布線原則

OUT1：盡量減小輸入電容(C1)、電感(L1)、二極管(D1)和輸出電容(C2)的環路面積。
OUT2：盡量減小輸入電容(C3)、電感(L2)和輸出電容(C5)的環路面積。
將電源地(第9引腳和二極管D1的陽極)在靠近MAX16922下方裸焊盤處通過單點連接到其余地平面。這種連接方式可以降低耦合到器件誤差放大器的噪聲。
采用盡可能短和寬的引線。

優化AC-DC 電流通路

MAX16922的開關調節器是器件的最大輻射源。為了降低輻射，開關調節器的無源元件布線非常關鍵。存在電流階躍的通路可看作是交流電流通路，將在開關的通、斷周期內有電流流過的通路去掉，即得到交流電流通路。可以把在開關的通、斷周期內有電流流過的通路看作直流電流通路。

OUT1交流電流通路

DC-DC轉換器(OUT1)具有五個無源元件(C3、C5、C12、L1和D1)，它們直接連接在開關電流通路。這五個元件對OUT1的輻射和性能有很大影響。圖1所示為開關接通期間(內部DMOS開關導通)的電流通路。圖2所示為開關斷開期間(內部DMOS開關關斷)的電流通路。兩個電流通路的過度位于電流突變期間，可看作是交流電流通路(圖3)。優化元件D1、C3和C5的布線對于提高性能最為重要，其次是L1和C12。

圖1. DMOS導通時的OUT1電流通路

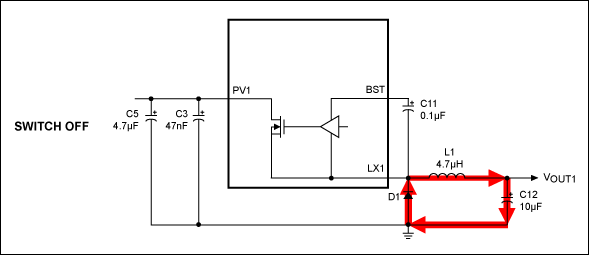

圖2. DMOS斷開時的OUT1電流通路

圖3. OUT1的交流電流通路給出了兩者的過度

OUT2交流電流通路

同步整流DC-DC轉換器(OUT2)具有三個無源元件(C10、C13和L2)，直接連接在開關電流通路。與OUT1類似，這三個元件對OUT2的輻射和性能有很大影響。圖4和圖5所示為開關通、斷期間的電流通路。圖6所示為兩個電流通路的過度，即最高di/dt。優化元件C10的布線對于提高性能最為重要，其次是L2和C13。

圖4. PMOS導通時的OUT2電流通路

圖5. DMOS導通時的OUT2電流通路

圖6. OUT2的交流電流通路給出了兩者的過度

OUT1自舉電路的交流通路

DC-DC轉換器(OUT1)采用一個高邊DMOS器件，它需要一個比LX1引腳(DMOS的源極)電壓高出5V的電源。為了產生這個電壓，采用一個自舉電容連接到LX1和BST之間(圖7)。DMOS關斷期間，自舉電容(C4)由5V LSUP穩壓器充電。LSUP輸出還用于誤差放大器供電。因此，須盡可能保持一個低噪的LSUP電源，以消除噪聲對誤差放大器的負面影響。最好的辦法是降低C4與MAX16922之間的引線電感。將C4盡可能靠近第19引腳(GND)和第17引腳(LSUP)放置，不要使用任何過孔。

圖7. OUT1自舉電容的交流通路

在LX節點增加緩沖

為了降低開關噪聲，在不明顯影響電源效率的前提下，LX1的上升/下降時間應盡可能慢。為了進一步降低輻射，可以在LX1引腳增加一級RC衰減器，抑制LX1的振鈴。作為經驗值，推薦選用不超過330pF的電容，以確保不會顯著影響效率，它也是達到這一目的所需要的最小電容；建議使用2Ω電阻。圖13所示原理圖中，緩沖器為可選電路，由R2和C13構成。

LX2的升/降時間比LX1快很多。因為LX2與主輸入電源相隔離，通常不需要考慮傳導輻射問題。但是，在一些案例中，LX2也會對其它器件和/或連接器引腳造成輻射。同樣可以在LX2增加一個緩沖器來降低輻射?？梢赃x擇同樣參數的元件，電容應≤ 220pF，配合使用8Ω至20Ω的串聯電阻。

四層PCB布線實例

圖8至圖11給出了一個四層PCB的布線實例，滿足本應用筆記提出的布線準則。圖12標注了開關通、斷期間的交流、直流通路。

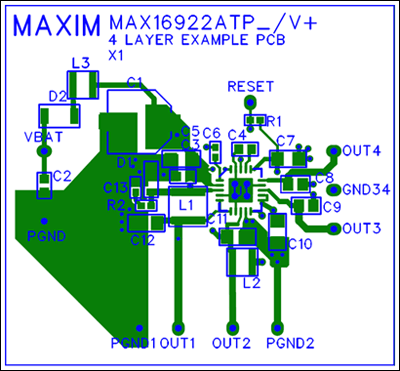

圖8. 頂層

圖9. 底層

圖10. 內部第1層，電源地層。
圖10. 內部第1層，電源地層。

圖11. 內部第2層，地層。
圖11. 內部第2層，地層。

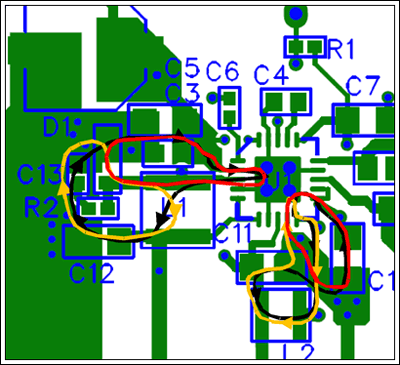

圖12. 電流通路：黑色表示開關導通期間；橙色表示開關斷開期間；紅色是兩者的過度。

主電源濾波

主電源的濾波也非常重要，它是降低器件傳導輻射的最后一個關鍵位置。對于MAX16922等高頻開關調節器，傳導輻射通常發生在FM射頻波段(76MHz至108MHz)。為了降低輻射，可以針對該頻段增加一個高阻磁珠和/或諧振頻率高于108MHz的電感。

結論

對于MAX16922開關調節器的關鍵無源元件進行合理布線，能夠大大降低信號源的噪聲和輻射，在項目驗證階段節省大量的時間和精力。

表1. 元件列表

Designation	Qty	Description
C1	1	47μF, 25V electrolytic capacitor
C2–C3	2	47nF, 50V ±10% X7R 0603 ceramic capacitors
C4	1	1μF, 10V ±10% X7R 0603 ceramic capacitor
C5	1	4.7μF, 50V ±10% X7R 1210 ceramic capacitor
C6	1	100nF, 10V ±10% X7R 0402 ceramic capacitor
C7	1	4.7μF, 10V ±10% X7R 1206 ceramic capacitor
C8–C9	2	2.2μF, 10V ±10% X7R 0805 ceramic capacitors
C10–C12	3	10μF, 10V ±10% X7R 1206 ceramic capacitors
C13	1	100pF, 50V ±10% X7R 0402 ceramic capacitor
R1	1	20kΩ ±1% 0402 resistor
R2	1	2Ω ±5% 0402 resistor
L1	1	4.7μH inductor
L2–L3	2	2.2 μH inductors
D1	1	MBR140SFT1 Schottky diode
D2	1	ES1D diode
U1	1	MAX16922ATPA/V+ quad-output PMIC

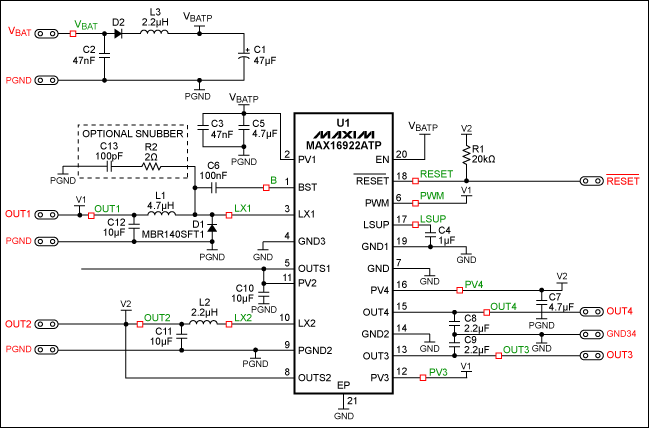

圖13. PCB布線原理圖
