摘要：本應用筆記提供一個簡單易用的頻率計算器，用于確定適當的型號、偏置電阻以及DS1090低頻、電阻可編程、擴頻EconOscillator?的輸入設置。DS1090可提供125kHz至8MHz的擴頻、方波輸出。這種擴頻功能對于EMI敏感系統(tǒng)，如開關電源，非常有用。

計算器需求

DS1090數據資料說明了：1)如何選擇適當型號， 2)如何計算外部偏置電阻得到所要求的輸出頻率， 3)如何設置外部引腳連接，達到所要求的輸出調制。頻率計算器為用戶提供了一種直觀、快速的實驗方法，可以很容易地獲得最佳方案。

計算器

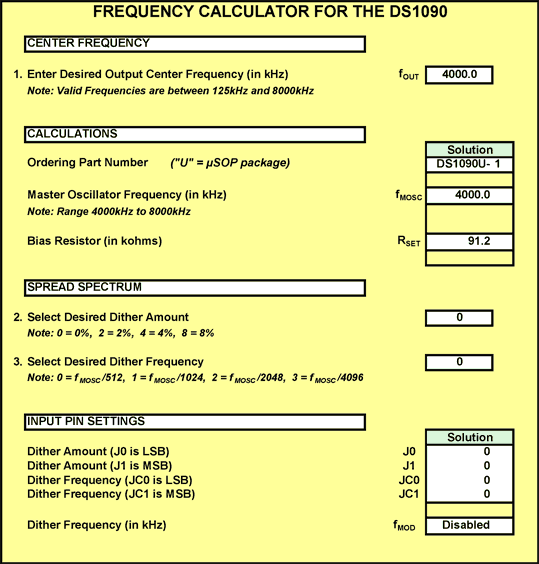

能夠從我們網站下載DS1090頻率計算器，計算器基于Excel? 97設計，適用于任何提供Excel 97 (或更新版本)的平臺。計算器的屏幕菜單如圖1所示。


圖1.

用戶輸入

用戶至少需要輸入以下第1條所列參數：

1. 首先輸入所要求的輸出頻率(fOUT)，以kHz為單位。允許頻率范圍：125.0kHz至8000.0kHz，如果輸入數值超出該范圍，將有錯誤信息提示。

   頻率計算器將給出DS1090的型號(特定的分頻比)，以kHz為單位的主振蕩器頻率，輸出中心頻率所要求的偏置電阻(RSET)。主振蕩頻率(fMOSC)可以幫助用戶計算頻率抖動(第3條)，不是型號的定購信息。偏置電阻范圍：45kΩ至91kΩ。


2. 第二個需要輸入的參數是抖動量， 如果不需要輸出抖動， 默認值為'0'， 對應于0%抖動(無抖動)。抖動頻率(fMOD)顯示為"Disabled"。否則，用戶應輸入'2'、'4'或'8'，分別對應于2%、4%或8%輸出頻率抖動范圍。電路引腳J0和J1的連接顯示在計算器的INPUT PIN SETTINGS部分。

   如果需要求得抖動量為'0'，則跳過第3步，將J0、J1、JC0和JC1連接到地。不要將任何抖動控制輸入引腳浮空。


3. 如果抖動量不為零，則顯示以kHz為單位的抖動頻率。最后一項輸入參數為抖動頻率選擇，選擇四種可能設置的一種計算出fMOD。默認設置為'0'，對應抖動頻率為fMOSC/512。如果要求較低的抖動頻率，用戶可輸入'1'、'2'或'3'，分別對應于計算器顯示的不同頻率。電路引腳JC0和JC1的連接顯示在計算器的INPUT PIN SETTINGS部分。
