2.2??? 原邊補償

??? LCIPT系統中，原邊載流線圈中流過有效值較高的高頻電流，可直接采用PWM工作方式的變換器獲得這一高頻電流，變換器的電壓電流定額較高，系統成本高。為此，必須采取必要的補償措施，來有效降低變換器電壓電流定額。與副邊補償相似，根據電容接入電路的連接方式，也可采用串聯補償和并聯補償兩種基本補償電路。

??? 在電容串聯補償電路中，電源的負載阻抗為

??? Z_t=jωL_p＋＋Z_r??? (10)

??? 電容電壓補償了原邊繞組上的電壓，從而降低了電源的電壓定額。

??? 在電容并聯補償電路中，電源的負載導納為

??? Y_t==jωC_p＋??? (11)

??? 電容電流補償了原邊繞組中的電流，從而降低了電源的電流定額值。設計時保證式（10）和式（11）的虛部在系統諧振頻率處為零，可以有效降低電源的電壓電流定額，使得電壓電流同相位，輸入具有高功率因數。其結果列于表2中。

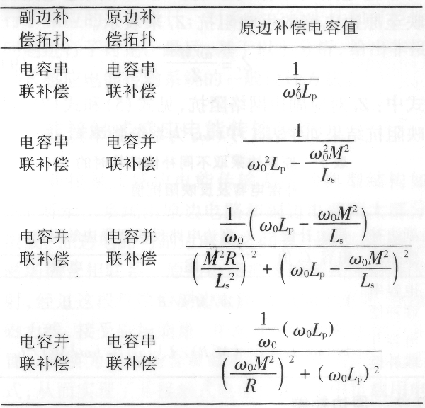

表 2??? 原 邊 補 償 電 容 值

??? 原邊采取何種補償電路，對應用場合的依賴性很大。當原邊采用較長電纜時，電纜端電壓會很高，適合采用串聯補償，降低電源電壓應力；當原邊采用集中繞組時，為了磁場發射需要，一般要求較高電流，適合采用并聯補償，降低電源電流應力。

3??? 系統穩定性和控制

??? LCIPT系統中，原副邊都采用電容補償時，系統是一個四階系統，在某些情況下，會出現分歧現象。特別是在原邊電路的品質因數Q_p比副邊電路的品質因數Q_s小，或兩者相當時，系統很可能不穩定，此時必須對系統進行透徹的穩定性分析。同時，在LCIPT系統中，控制方案的合理選擇對系統穩定和電能傳輸能力非常關鍵。目前，常采用兩種基本控制方案：恒頻控制和變頻控制。

??? 恒頻控制有利于電路元件的選擇，但恒頻控制對應的問題是，電路實際工作中電容不可避免地會因為損耗產生溫升，導致電容量下降，副邊實際工作諧振頻率會升高，原副邊電路不同諧，使得電能傳輸受損。變頻控制可以通過實時控制原邊諧振頻率，使其跟蹤副邊諧振電路頻率，使得原副邊電路同諧，獲得最大電能傳輸。但在變頻控制中，電源輸入電壓和輸入電流相角與頻率之間的關系很可能出現分歧現象，引起系統不穩定。為此，必須對原副邊的品質因數加以嚴格限制。

4??? LCIPT系統設計

??? 對于緊耦合感應電能傳輸系統，原副邊的電能關系可以近似用原副邊匝比變換關系來表示，因而其系統設計可以分為三個獨立部分：原邊電路、緊耦合磁件、副邊電路，分別進行設計。緊耦合磁件的設計也有較成熟的設計步驟可依。

??? 但在松耦合感應電能傳輸系統中，原副邊電路的工作依賴性很大，如式(3)所示，原副邊的電能傳輸關系由多個變量決定，這些變量必須根據現有功率電子水平，及相關設計經驗初選一些值，然后根據相關公式進行下一步計算，確定參數。在整個設計過程中，所出現的多個變量都必須進行選擇，而這些變量并非孤立的，而是相互之間都存在著一定的制約關系。因而，松耦合感應電能傳輸系統的設計比緊耦合感應電能傳輸系統要復雜得多。這里把松耦合感應電能傳輸系統中出現的每個變量的含義，及選取方法做一說明，并繪成相應的流程圖，如圖5所示，以便理解。設計步驟如下。

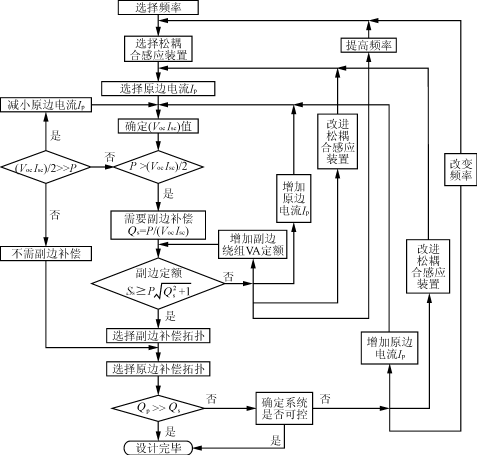

圖5??? LCIPT系統設計流程

4.1??? 選擇頻率

??? 選擇系統工作頻率是LCIPT系統設計的第一步，從式(3)可以看出，頻率大小的選取，與電源的復雜程度、成本及系統電能傳輸大小有密切關系。要綜合考慮應用場合對系統體積重量要求、目前功率電子水平及相關系統的設計經驗來選取頻率。就目前功率電子水平及系統成本考慮，選擇10kHz～100kHz之間的頻率比較合理。隨著功率電子水平的不斷進步，系統頻率可望進一步提高，從而使得系統體積更小、重量更輕。

4.2??? 選擇松耦合感應裝置

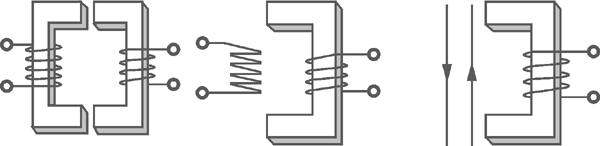

??? 緊耦合感應裝置（如廣泛采用的變壓器）的結構一般受限于現有的鐵芯結構，因而結構形式有限。但松耦合感應裝置卻不受鐵芯結構限制，根據各種應用場合的需要，可能會出現多種結構形式。在很大程度上，這些松耦合感應裝置要依靠相關的設計經驗來選擇。確定松耦合感應裝置結構后，要標定一些基本的參數，如原副邊線圈電感量、耦合系數、互感等。

4.3??? 選擇原邊電流I_p

??? 在LCIPT系統中，傳輸電能大小、原邊電源變換器的成本都與用于磁場發射的原邊電流I_p直接相關。一般從相對較小的電流值開始選取I_p，從而對應電源的低電流應力。若經計算后，這一I_p電流值不滿足系統電能傳輸要求，可進一步增大電流值，再進行計算驗證，直至系統設計滿足要求。

4.4??? 確定(V_ocI_sc)值

??? 根據所選擇的電磁裝置，在原邊電流為所選I_p時，測試出副邊接受線圈的開路電壓V_oc和短路電流I_sc。確定這一乘積(V_ocI_sc)也可以用一個與設計的接受線圈同匝數的小尺寸接受線圈來完成，避免因為接受線圈電流定額不夠而返工。當然，也可采用相應的電磁場仿真軟件包進行模擬設計。但仿真設計過程比較復雜。

4.5??? 確定副邊補償

4.5.1??? 副邊補償?shù)燃?

??? 副邊電路不加補償時，負載能夠獲得的最大功率傳輸?shù)扔?V_ocI_sc/2)。如果負載所需功率值超過這一值，則副邊需要采用補償電路，副邊電路的品質因數可用式（12）計算。

??? Q_s=??? (12)

式中：P為至負載的傳輸功率。

??? 從而副邊所需要的V·A定額為

??? S_s=P??? (13)

??? 如果副邊實際的VA定額高于式(13)的計算值，系統就可以傳輸所需的功率。反之，該設計不能傳輸所需功率P，必須對設計作出相應的調整來增加功率傳輸能力。一般可以考慮以下4種途徑：

??? ——加粗接受線圈繞組線徑或增大鐵芯截面積；

??? ——增大原邊電流；

??? ——改進電磁裝置的耦合程度，提高互感值M；

??? ——適當提高系統頻率。

??? 第1種方案增加了副邊的成本；第2種方案增加了原邊的成本；第3種方案增加了松耦合感應裝置的成本；第4種方案受現有功率電子技術的限制。實際設計中，應綜合考慮性能和成本選擇性價比最好的方案作為最優設計。

4.5.2??? 副邊補償拓?fù)?

??? 當副邊VA定額滿足設計要求后，下一步就應當確定副邊補償具體采用的拓?fù)湫问健Ｑa償拓?fù)涞倪x擇依賴于具體的應用場合。并聯補償對應電流源特性，適合于電池充電器等場合；串聯補償對應于電壓源特性，適用于電機驅動供電等場合。

4.6??? 確定原邊補償

??? 副邊補償設計完成后，設計原邊補償。根據已知的原邊電流和松耦合感應裝置原邊繞組電感量，可以確定原邊繞組端電壓。從而計算出原邊VA定額，用實際傳輸功率除以這一VA定額，可以得到原邊品質因數Q_p的大小。如前所述，原邊補償電路形式也取決定于應用場合。當原邊采用較長電纜時，適合采用串聯補償；當原邊采用集中繞組時，適合采用并聯補償。

4.7??? 系統穩定性和控制性核查

??? 最后一步要對系統穩定性和控制性進行核查，這是系統能否在實際應用場合被采用的最關鍵的一步。如上所述，若Q_p<Q_s必須對系統進行透徹的穩定性分析。若系統不能保證在所有工作情況下控制穩定，就必須對系統參數進行調整。常用的方法包括增大原邊電流、改進松耦合感應裝置的結構或改變系統頻率等。

5??? 結語

??? 文中給出了松耦合感應電能傳輸?shù)幕驹?，基于系統補償設計和系統控制問題的討論，給出了松耦合感應電能傳輸系統的一般性設計方法，這一系統的設計在很大程度上依賴于設計者對各設計參量之間相互依賴關系的理解，需要特別注意的是在各參數設計完成后，要對整個系統的穩定性和可控性進行全面的考察，確保系統設計的有效性。
