同步整流降壓轉換器MAX15026在300kHz開關頻率下的

輸入電壓范圍：6.5V至24V
輸出電壓：5V
輸出電流：5A
輸出電壓紋波(峰峰值)：50mV
轉換器開關頻率：300kHz
過流保護限制：6A
效率：> 90% (標準工作模式)

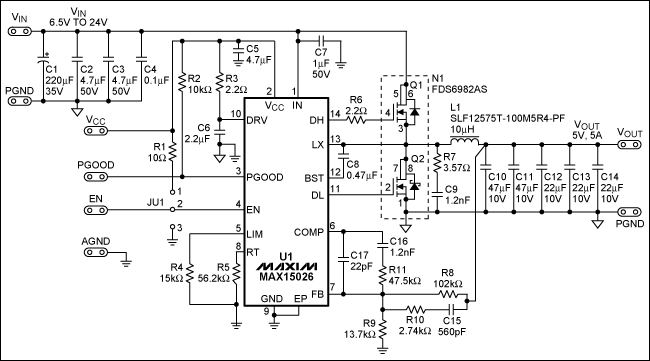

圖1. 同步整流降壓轉換器MAX15026在300kHz開關頻率下的電路圖

閱讀全文
