BD9D300MUV是一款同步整流降壓型開關穩壓器，內置了低導通電阻的功率MOSFET?？梢暂敵龈哌_3A的電流。因為振蕩頻率高，所以可以使用小型電感。采用獨有的導通時間控制方法，可在輕負載條件下實現低功耗，適用于需要降低待機功耗的設備。

*附件：BD9D300MUV.pdf

主要規格

型號 | BD9D300MUV-E2

封裝 | VQFN016V3030

包裝形態 | Taping

包裝數量 | 3000

最小獨立包裝數量 | 3000

RoHS | Yes

尺寸圖

特點：

• 單相同步降壓直流 / 直流轉換器
• 導通時間控制
• 輕載模式控制
• 過流保護（OCP）
• 短路保護（SCP）
• 熱關斷保護（TSD）
• 欠壓鎖定保護（UVLO）
• 可調軟啟動
• 電源正常輸出
• 過壓保護（OVP）
• VQFN016V3030 封裝（背面散熱）

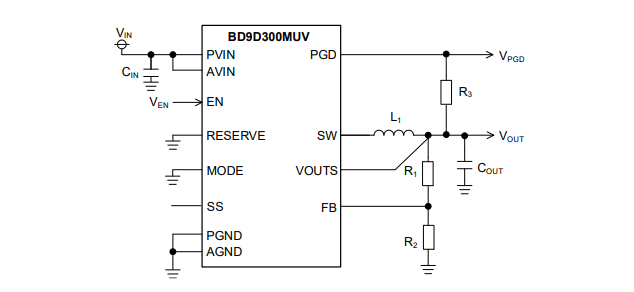

典型應用電路

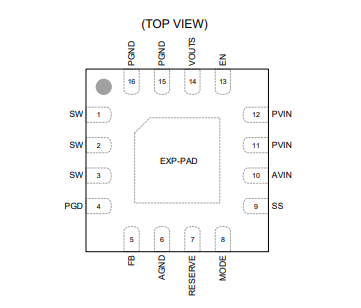

引腳配置

PCB 設計與散熱要點

1. 布局核心原則

• 電流環路最小化 ：重點優化兩個大脈沖電流環路 ——①高端 MOSFET 導通：CIN→PVIN→SW→L→COUT→PGND→CIN；②低端 MOSFET 導通：低端 MOSFET→L→COUT→PGND→低端 MOSFET。環路需短而粗（推薦線寬≥1mm），減少寄生電感與輻射噪聲，提升效率。
• 接地分離與連接 ：AGND（信號地）與 PGND（功率地）分開布線，F(xiàn)B、SS 等敏感引腳接 AGND，輸入 / 輸出電容接 PGND，最終在靠近輸出電容處單點連接 AGND 與 PGND，避免大電流干擾控制電路。
• 關鍵節點隔離 ：SW 節點（高頻開關，電壓波動大）需遠離 FB、VOUTS 引腳（距離≥1mm）；RESERVE 引腳必須接地，不可懸空；輸入電容與輸出電容分開布局，避免輸入諧波噪聲影響輸出紋波。

2. 散熱設計

• 熱阻特性 ：VQFN016V3030 封裝在 4 層板（70mm×70mm×1.6mm）下結到環境熱阻（θJA）典型 57.5℃/W，1 層板下為 189.0℃/W，需根據 PCB 層數調整散熱設計 ——4 層板推薦在 EXP-PAD 下方布置≥74.2mm×74.2mm 銅箔，1 層板需增大銅箔面積或增加散熱過孔。
• 降額要求 ：當環境溫度超過 25℃時，需按熱阻降額，例如 4 層板、Ta=85℃時，最大功耗 Pd= (Tjmax-Ta)/θJA= (150-85)/57.5≈1.13W，避免結溫超 150℃（Tjmax）。
