電源系統中的單元電路的工原理

　1、整流與濾波電路（AC/DC）整流電路的作用就是將極性雙向變化的交流電或者雙向脈沖電，轉變成為單向脈沖電，單向脈沖電再經過濾波電路的積分作用就成為直流電。因此整流和濾波電路的共同作用，才能完成了交流電到直流電的轉化。
普通二極管的單向?qū)щ娦?，是?gòu)成基本整流電路的基礎。以下是三種二極管整流電路原理圖，它們分別是：半波整流、全波整流、橋式整流。

　　二極管的參數（型號）依工作電壓和最大輸出功率確定，如果所整流的對象是非50HZ交流電或者是非正弦波脈沖，還需要考慮二極管的頻率特性（開關特性）。
　　下圖是一種可以同時輸出兩種電壓的特殊整流電路，此電路常常使用在需要適應兩種不同標準（美國標準110V，中國標準220V）工頻電壓的電器中。

　　還可以通過多級倍壓的方法獲得更高的整流輸出直流電壓，如下圖所示：

　　此外，也可以使用可控硅器件，構成輸出電壓連續可調的整流電路。

　　圖中，通過改變每一個正弦周期中可控硅的觸發時間，控制導通角，達到調整輸出電壓的目的。

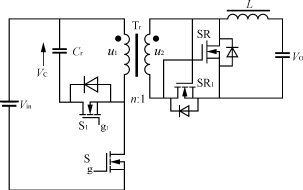

　　還可以使用工作于開關狀態的功率場效應管構成開關同步整流電路。由于在大電流工作狀態下，場效應比二極管的導通電壓更低，開關特性更好，因此同步整流電路比較適合用在大電流低電壓的高頻脈沖整流中。下圖是使用了兩只場效應管（SR1、SR2）構成的自驅動同步整流電路。

　　下圖是由MAX1638構成的直流變換器電路，其中輸出端采用了同步整流為外驅動方式。

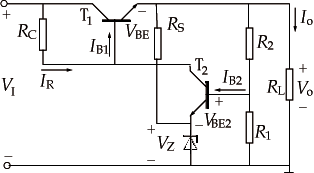

　　2、 線性穩壓電路下圖是最基本的串聯型反饋式線性穩壓電路的原理圖。其中，VZ是是普通的穩壓二極管，用來產生基準電壓，T1是調整管，R1、R2構成對輸出電壓的取樣電路。

　　串聯型反饋式線性穩壓電路的穩壓過程是：輸出電壓取樣，與基準電壓比較，獲得輸出電壓的誤差量，對調整器件實施反饋控制，改變其電流導通量，達到修正輸出電壓的目的，屬于電壓型負反饋類型。

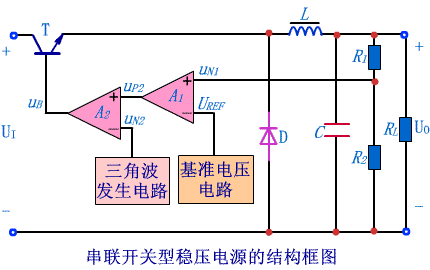

　　3、開關穩壓電路開關穩壓電源的控制方式，也是采用了與線性穩壓電源相同的電壓型負反饋類型，也分為串聯和并聯兩種類型。最大的區別是：調整器件工作于高頻率的通斷狀態，通過改變通斷的時間比例（脈沖占空比），來改變平均電流值，達到修正輸出電壓的目的?；驹韰⒁?jiàn)以下方框圖。

　　4、恒流輸出的方法及電路所謂恒流輸出是指，當輸入電壓或者負載阻抗在一定范圍內變化時，電源能夠保持對負載的輸出電流恒定不變。實現恒流輸出的基本方法是采取電流反饋。下圖所示是線性恒流電源的組成方框圖，同樣可以采用與開關穩壓電源類似的調整方式，實現電源恒流輸出。

　　5、直流電壓變換（DC/DC）方法電壓變換是指電壓高低的變換，即升壓或者降壓。交流電壓的升降變換，一般通過普通的變壓器就可以完成。而直流電壓不能夠簡單地直接變換，需要通過功率脈沖振蕩器，先將直流電轉變成為脈沖交流電，再通過脈沖變壓器升壓或者降壓，最后經過整流濾波電路還原成為直流電，它實際上屬于開關電源的一種類型。

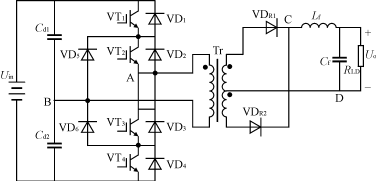

　　在高壓大功率應用場合。為了減小高壓大功率變換器開關器件的電壓應力，提出了三電平直流變換器的方案，該方法可使開關管的電壓應力是輸入直流電壓的一半。其變換過程如下圖所示：

　　選用高的振蕩頻率，有助于大幅度減少脈沖變壓器的體積，但卻帶來了對功率開關調整器件頻率特性的更高要求，也加大了EMC設計的難度。所以一般選擇幾十千赫茲到兆赫茲范圍的振蕩頻率。
　　6、逆變（DC/AC）方法逆變就是把直流電轉變成為工頻交流電。最簡單直接的逆變方法，就是使用工頻正弦波信號去驅動低頻功率放大器，從放大器輸出端獲得工頻交流電，再經過普通鐵磁變壓器獲得所需要的電壓值。這種方法的主要缺點是，成本高、轉化效率低、輸出功率有限。

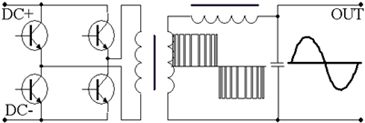

　　現代逆變器多數采用了PWM（脈沖寬度調制）技術，獲得大功率、高效率的交流逆變輸出，基本工作原理如下圖左所示，下圖右是脈沖變壓器付邊的電流、電壓波形。
?

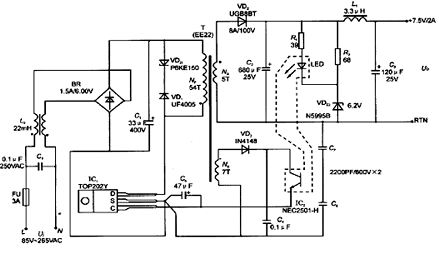

　　7、變壓器及電源隔離技術變壓器是電源系統中不可缺少的主要部件，鐵磁變壓器笨重，用于變換工頻交流電的電壓；鐵氧體材料的脈沖變壓器輕巧、低成本，適合用來變換高頻率的脈沖電壓。變壓器原邊與付邊之間是通過磁場傳遞能量，原邊與付邊之間沒有電接觸，因此在電源系統中，變壓器還有一個重要的作用，就是實現原邊與付邊的電隔離。下圖是使用TOP202Y構成的小功率低輸出電壓開關電源原理圖，其中通過脈沖變壓器以及光電偶合器，實現了輸入輸出的完全隔離。
