　　這是一個工作在電子非常有用的項目 。它是一個多功能電源，將解決大部分供應任何電子車間的日常工作中出現的問題。它涵蓋了連續可變電壓從30 V的寬范圍為3 V的輸出電流為2.5 A的最大，對于大多數應用已經足夠 。電路完全穩定下來，甚至在其輸出范圍的極端，是完全針對短路和超載保護。

?

　　-------------------------------------------------- ------------------------------

　　技術規格-特性

　　輸入電壓：24V直流

　　輸出電流：2.5 A

　　輸出volytage：3 - 30V直流

　　------------------------------------------------- -------------------------------

　　它是如何工作

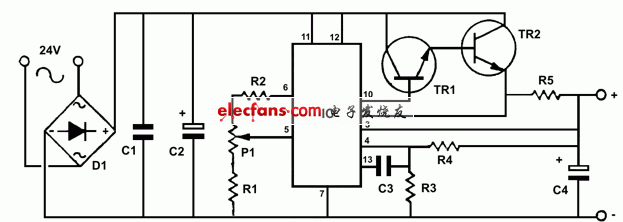

　　的電源使用的是一個眾所周知的，并且相當流行的穩壓器IC的LM 723 。該IC可調節輸出電壓連續變化2至37 VDC，一個額定電流為150毫安，當然，任何嚴重的使用過低。為了提高IC輸出電路是用來驅動一個由兩個功率晶體管的BD 135和2N 3055組成的達林頓對電流處理能力 。使用晶體管的增加輸出最大電流限制，輸出電壓范圍有所，這是為什么電路已被設計為3至30 VDC。電阻R5，您會看到在與電源的輸出串聯連接，用于保護電路超載 。如果一個過大的電流流過R5，它兩端的電壓增加，任何大于0.3 V跨越它的電壓，結果切斷電源關閉，從而有效地保護重載它。這種保護功能是建立在LM 723和跨越R5上的電壓下降是由IC引腳2和3之間的感應。IC是在同一時間連續比較輸出電壓，其內部的參考，如果差異超過設計的標準，它自動糾正它。這可以確保不同負荷下的偉大的穩定。電位器P1用來調整輸出電壓，在理想的水平 。如果從3至30 V的全方位需要，那么你應該使用一個電源變壓器次級線圈有至少24 V / 3 A的評級，如果最大媽媽輸出電壓是不希望你當然可以使用一個變壓器具有較低的次級電壓輸出 。(但是，一旦糾正在電容C2上的電壓超過4-5伏，最大輸出電路的預期。

?

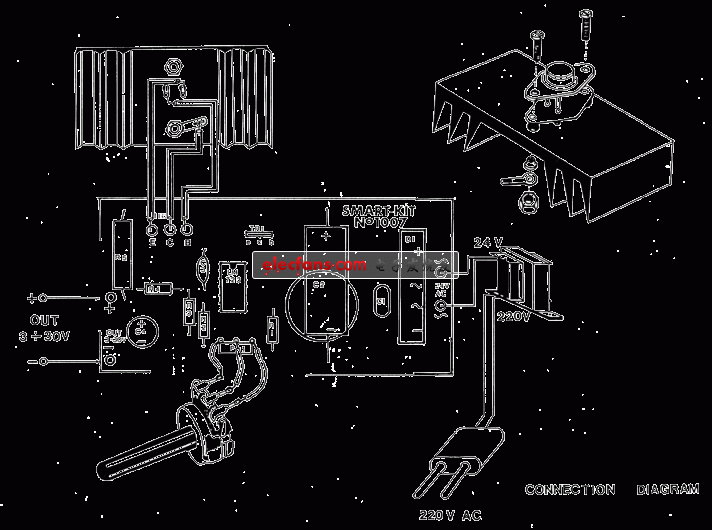

　　施工

　　首先讓我們考慮建立一個印刷電路板的電子電路的一些基本 。包一層薄薄的導電銅就是在這樣一種方式，以形成電路的各個組成部分之間的必要的導體形薄絕緣材料制成的板 。一個設計適當?shù)挠∷㈦娐钒宓氖褂檬欠浅＠硐氲?，因?yàn)樗乃俣冉ㄔO(shè)大幅度上升，減少了決策失誤的可能性。智能套件板也有預鉆孔的部件和組件一側印上他們的身份，使建筑更容易的輪廓。為了保護存儲在被氧化的董事會，并保證它得到完好的銅是罐頭在生產過程中，覆蓋著一個特殊的光油，免受氧化，使焊接更容易。焊接到電路板上的元件是唯一的方法來建立你的電路，它從你的方式在很大程度上取決于你的成功或失敗。這項工作是不是很難，如果你堅持了一些規則，你應該沒有問題 。您使用的烙鐵，一定要輕，其功率應不超過25瓦 ??。針尖應罰款的，在任何時候都必須保持清潔 。為了這個目的來非常方便，特制是保持濕潤的海綿，不時擦拭即可清除所有的殘留物，往往積累對他們

　　的熱點提示。請勿文件或砂紙臟或磨損的提示。如果提示無法清除，取代它。有很多不同類型的焊錫，在市場上，你應該選擇一個良好的素質之一，在其核心包含所需的熔劑，以確保每一次完美的聯合。請勿使用助焊劑，除了這已經是包含在您的焊料。太多的助焊劑可能會導致許多問題，是電路故障的主要原因之一 。不過，如果你必須使用額外的通量，因?yàn)樗钱?dāng)你有錫銅導線的情況下，干凈的很徹底，在您完成您的工作。為了焊接組件正確，您應該做以下幾點：

?清潔組件導致的小塊砂紙。
