一位串行BCD加法器電路

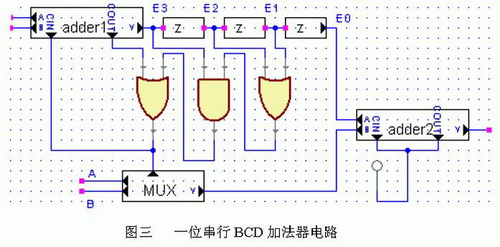

圖三所示為一位串行BCD加法器。它是以犧牲速度以達到減少硬件邏輯門的目的，這種電路在對頻率要求不高的系統中非常之適用。其中ADDER1、ADDER2均為一位全加器。ADDER1 做主運算器,ADDER2做BCD校驗運算器，不管是否做BCD校驗，ADDER2的初始進位、借位始終為“1”。

　　圖三中Z型門為延時電路，延時一個時鐘周期，這樣在外部電路控制下，經過四個時鐘周期，得到一位十進制BCD結果E3E2E1E0.由電路圖所以當 C+(E3E2+E3E1)邏輯值為‘1’時，控制多路選擇器選擇A通路（A通路為序列 1001），當C+(E3E2+E3E1)為‘0’時，選擇B通路（B通路序列為1111），即需要校驗時，多路選擇器輸出序列1001；不需要校驗時，輸出序列1111，與Z型門的輸出對應相加，并且ADDER2的初始進位始終為‘1’，由此可完成BCD的校驗工作。
