說到觸摸延時開關相信大家都覺得十分陌生，但是小編想告訴大家，觸摸延時開關其實就是日常生活中樓道的燈，有的是聲控有的是要觸摸，而小編今天要說的便是觸摸延時開關并告知大家觸摸延時開關接線，下面請看觸摸延時開關接線的介紹。

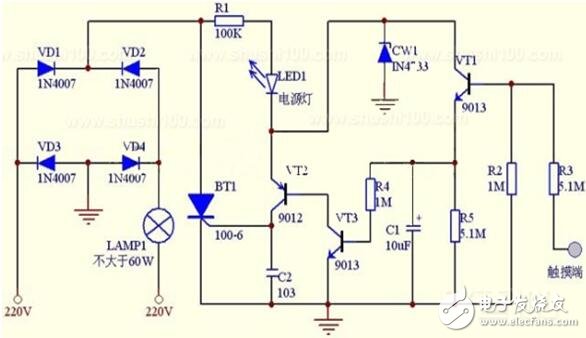

　　觸摸延時開關接線圖

　　觸摸延時開關簡介

　　延時開關中有觸摸延時開關 、聲光控延時開關 等。 只要用手摸一下開關的觸摸片或給聲音信號就自動照明。當人離開30秒至75秒內自動關閉，為國家能源部極力推薦產品。觸摸式延時開關利用的是與試電筆同樣的原理，即在人體和電源間串聯一個很大的電阻，這樣，通過人體會形成一個低電壓的電流（電壓低，但電流并不一定小），最終流入大地，形成觸發回路，這樣，就可以觸發延時開關開始計時，并接通電燈主回路，燈就亮了。

　　觸摸延時開關工作原理

　　開關電路中聲音檢測采用駐極體話筒MIC，三極管T2組成放大器。無聲響靜態時T2是處于飽和導通狀態，當有聲響時，話筒MIC接收聲響信號，可使T2截止。亮度檢測由光敏電阻RG完成。電路使用的CMOS數字集成電路CD4011，內含有四個2輸入端與非門。CD4011中除其中一個直接用為2輸入端與非門作為判別電路外，其余三個均接成反相器作放大器用。D6、R6、C4組成延時電路。開關采用可控硅T1。二極管D1~D4與可控硅T1組成可控整流電路，當T1導通時，燈泡LAMP發亮；T1截止時，燈泡熄滅。

　　觸摸延時開關接線步驟解析

　　觸摸式延時開關有一個金屬感應片在外面，人一觸摸就產生一個信號觸發三極管導通，對一個電容充電，電容形成一個電壓維持一個場效應管管導通燈泡發光。當把手拿開后，停止對電容充電，過一段時間電容放電完了，場效應管的柵極就成了低電勢，進入截止?fàn)顟B(tài)，燈泡熄滅。

　　觸摸式延時開關電路虛線右面是普通照明線路，左部是電子開關部分。VD1~VD4、VS組成開關的主回路，IC組成開關控制回路。平時，VS處于關斷狀態，燈不亮。VD1~VD4輸出220V脈動直流電經R5限流，VD5穩壓，C2濾波輸出約12V左右的直流電供IC使用。此時LED發光，指示開關位置，便于夜間尋找開關。

　　IC為雙D觸發器，只用其中一個D觸發器將其接成單穩態電路，穩態時1腳輸出低電平，VS關斷。當人手觸摸一下電極M時，人體泄漏電流經R1、R2分壓，其正半周使單穩態電路翻轉，1腳輸出高電平，經R4加到VS的門極，使VS開通，電燈點亮。這時1腳輸出高電平經R3向電容C1充電，使4腳電平逐漸升高直至?xí)簯B(tài)結束，電路翻回穩態，1腳突變?yōu)榈碗娖?，VS失去觸發電壓，交流電過零時即關斷，電燈熄滅。

　　以上便是觸摸延時開關接線的介紹，很多時候生活中有很多事物我們不知道該如何去進行布置去使用，因此小編想借此機會為大家介紹觸摸延時開關接線并讓各位在日后需要進行觸摸延時開關接線時可以輕松進行并最終得以優質的成果。

　　知識小課堂：觸摸延時開關電路

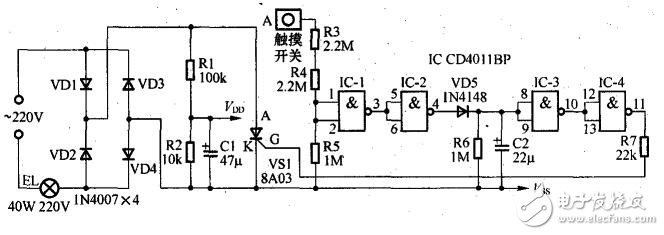

　　圖中為觸摸延時開關實驗電路。它由整流二極管VD1～VD4組成全波橋式整流電路，作為集成電路工作電源，四2輸入端與非門4011、單向晶閘管VS1等組成觸摸開關電路。全波橋式整流電路輸出高達200V脈動直流電，經過電阻器R1、R2分壓，并通過電容器C1濾波，輸出約13V的直流電，作為IC工作電源。在照明燈EL亮?xí)r，4011穩態工作總電流不到20μA，燈熄滅時401l電流（用50μA量程）幾乎無法測出，足見CMOS集成電路的低功耗。此外，在照明燈EL點亮?xí)r，R2分壓降至2V，4011仍能工作，這就是選用CMOS數字集成電路的原因。

　　當用手觸摸金屬片A端時，通過降壓電阻器R3、R4將感應交流電信號加在IC—1輸入端，在交流電正半周時，IC-1的l、2腳為高電平，其輸出端下跌為低電平，與之相連IC-2輸出端4腳上升為高電平，通過開關二極管VD5向定時電容器C2充電，使得IC-3輸入端上升到高電平，其輸出端10腳為低電平，IC-4輸出端11腳為高電平，通過電阻器R7加在單向晶閘管控制電極G上，觸發VS1導通，負載照明燈EL點亮。當C2充電電荷通過定時電阻器R6逐漸放電，使電壓下降到低于CMOS門開啟電壓時，IC-3輸出端上升為高電平，IC-4輸出端為低電平，單向晶閘管阻斷，EL熄滅。當R6為1MΩ、C2為10μF時，觸摸開關控制延時約17s，C2換成22μF時，延時增加一倍，C2為47μF延時已綽綽有余。

　　在觸摸開關電路中，R5為下拉電阻器，盡管其電阻值為1MΩ，但與非門IC-1輸入端為低電平，說明CMOS數字集成電路輸入阻抗非常高。四2輸入端與非門4011剩余的輸入端不能懸空，采用并接方式，當作非門使用。IC也可選用四2輸入端或非門4001。
