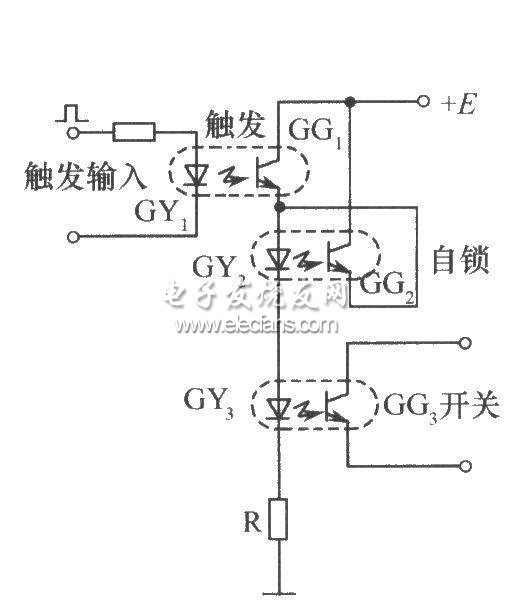

圖中的3個光電耦合器，分別起到觸發、自鎖和開關的作用。當有啟動觸發信號加于GYl時，GG1導通，GY2和GY3有電流流過而發光使GG2和OG3導通。當觸發信號消失后，GY1不發光而使GG1截止，但此時GG2已導通，GY2和GY3的電流由GG2通路提供，GG3繼續維持導通狀態，相當于開關繼續接通，直到電源電壓E消失才能使電路恢復原狀。如圖所示為具有自鎖(自保持)功能的開關電路:
帶自鎖功能的開關電路
