TTL門電路
　 ??(1)電路結構及工作原理

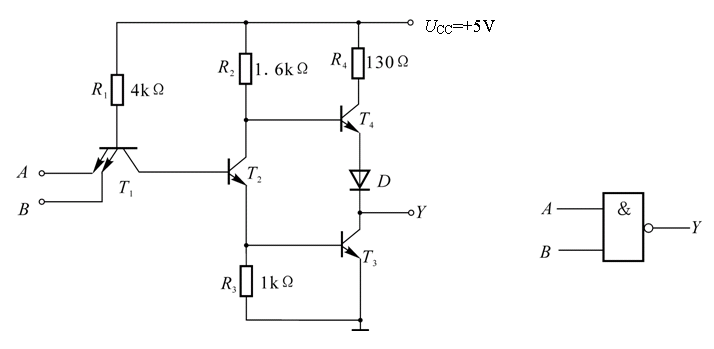

????? TTL與非門是TTL邏輯門的基本形式，典型的TTL與非門電路結構如圖8-16所示。該電路由輸入級、倒相級、輸出級三部分組成。
　 ??? 輸入級由多發射極三極管T1和電阻R1構成。可以把T1的集電結看成一個二極管，而把發射結看成與前者背靠背的兩個二極管。這樣，T1的作用和二極管與門的作用完全相同。
??? 倒相級由三極管T2和電阻R2、R3構成。通過T2的集電極和發射極，提供兩個相位相反的信號，以滿足輸出級互補工作的要求。
輸出級是由三極管T3、T4，二極管D和電阻R4構成的“推拉式”電路。當T3導通時，T4和D截止；反之T3截止時，T4和D導通。倒相級和輸出級的作用等效于邏輯非的功能。
????輸入端A、B中至少有一個為0。設A端為0，其電位約0.3 V；其余為l，其電位約為3.6 V。T1對應于輸入端接低電位的發射結導通，設發射結的正向?qū)妷簽?.7 V，此時T1的基極電位為：
??????????????????????????????????????????
?????該電壓作用于T1管的集電結和T2、T3的發射結，顯然不可能使T2和T3導通，所以T2和T3均處于截止狀態。由于T2截止，其集電極電位接近于電源電壓U_CC，因而使T4和D導通，所以輸出端Y的電位為：
??????????????????????????????????????????
????它實現了“輸入有低，輸出為高”的邏輯關系。
輸入端A、B全為1(設電位約為3.6 V)。UCC通過R1、T1的集電結向T2提供基極電流，使T2飽和，從而進一步使T3飽和導通。輸出端Y的電位為：
?????????????????????????????????????????????????
??? 它實現了“輸入全高，輸出為低”的邏輯功能。此時T2的集電極電位為:
??????????????????????????????????????????
T4、D必然截止。
????綜上所述，當T1發射極中有任一輸入為0時，Y端輸出為1；當T1發射極輸入全1時，Y端輸出為0。實現了與非門的功能。在使用TTL電路時要注意輸入端懸空問題。當T1發射極全部懸空時，電源UCC仍能通過R1和T1集電結向T2提供基極電流，致使T2和T3導通、T4和D截止，Y端輸出為0。當T1發射極中有0輸入，其余懸空時，則仍由0輸入的發射極決定了T2和T3截止、T4和D導通，Y端輸出為1。由此可見，TTL電路輸入端懸空相當于1。
???(2)．主要外部特性參數
??? 參數是我們了解TTL電路性能并正確使用的依據，下面僅就反映TTL與非門電路主要性能的幾個參數作簡單介紹。
????1⁰輸出高電平U_OH 。
與非門至少有一個輸入端接低電平時，輸出電壓的值稱為輸出高電平UOH。產品規范值為U_OH≥2.4 V。
????2⁰ 輸出低電平U_OL 。
與非門所有輸入端都接高電平時，輸出電壓的值稱為輸出低電平UOL。產品規范值為U_OL≤0.4 V。
????3⁰ 扇出系數No 。
門電路的輸出端所能連接的下一級門電路輸入端的個數，稱為該門電路的扇出系數No，也稱負載能力。一般No≥8。
????4⁰ 平均傳輸延遲時間tpd 。
??? 在與非門輸入端加上一個脈沖電壓，則輸出電壓將對輸入電壓有一定的時間延遲，從輸入脈沖上升沿的50%處起到輸出脈沖下降沿的50%處的時間叫做上升延遲時間tpd1；從輸入脈沖下降沿的50%處到輸出脈沖上升沿的50%處的時間叫做下降延遲時間tpd2。平均傳輸延遲時間tpd定義為tpd1與tpd2的平均值，即：
??????????????????????????????????????????????????
????平均傳輸延遲時間是衡量與非門開關速度的一個重要參數，此參數值愈小愈好。除了與非門外，TTL門電路還有與門、或門、非門、或非門、異或門等多種不同功能的產品。如圖8-17所示介紹的是幾種常用的TTL門電路芯片。
