市面上出售的帶錄音功能的電話，按記錄載體一般分為磁帶記錄、半導體錄音兩種，前者其機芯質量一般不太好，而后者的時間又太短且不便長期貯存信息，同時價格都比普通電話機高出許多，因結構緊湊維護、維修也不方便。
　　本文介紹的裝置，利用家中閑置的錄音機與電話機相連接，在電話時可自動錄通話內容，平時仍可使用錄音機原有功能。
　　工作原理

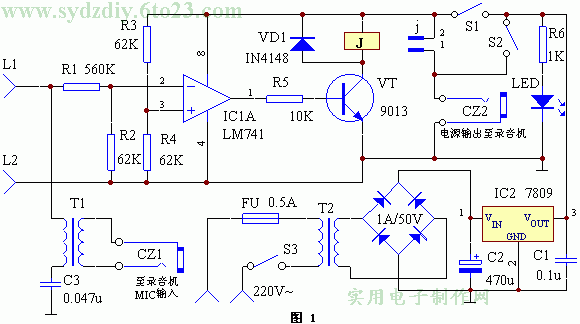

　　電路原理見圖1（點此下載原理圖）。集成電路IC1 （LM741）及外圍元件組成電壓比較器，用以監測電話外線L1、L2之間的電壓狀況。普通撥號電話掛機時L1、L2之間的電壓為60V左右；有鈴流時迭加了一個100V左右的交流信號；當拿起聽筒時，L1、L2之間電壓降至10V左右。利用這個電壓變化，便可判定出電話機的工作狀態。每當拿起聽筒時，控制電路自動給錄音機加電，開始錄音；當掛上電話機時，錄音機自動斷電，停止錄音。運放比較器IC1的正輸入端由電阻R3、R4偏置為V/2。V是錄音機的工作電壓，一般為9V。則IC1正輸入端電壓為4.5V。靜態電，L1、L2之間電壓為60V，經R1、R2分壓，則IC1的負輸入端電壓經為6V。由于IC1的風輸入端電壓比正輸入端電壓高，則IC1輸出低電平，三極管VT截止，繼電器J觸點斷開，錄音機斷電不工作。振鈴時，盡管有時IC1的負輸入端電壓降到5V，但仍然高于正正輸入端的4.5V，故IC1仍輸出低電平，錄音機仍處于斷電狀態。當振鈴后拿起聽筒，L1、L2之間電壓降至10V。此時IC1的負輸入端電壓降為1V左右，低于正輸入端電壓，故IC1輸出跳變?yōu)楦唠娖剑龢O管VT導通，繼電器J觸點吸合，9V電壓經CZ2給錄音機供電，開始錄音（錄音機應事先置于“錄音守候”狀態。通話完畢，掛上聽筒時，L1、L2之間電壓又升至60V，如前所述，繼電器J又斷開，錄音停止。用戶可將開關S2閉合，直接給錄音機加電重放、整理錄音資料。注意，開關S2平時應置于斷開位置。S1用于控制自動錄音，當不需電話錄音時，可將S1打開。
　　錄音機的音頻輸出信號是由L1、L2傳輸，經C3、T1隔直耦合至錄音機的MIC輸入口。錄音機的電源由三端穩壓器IC2提供。一般錄音機的工作電壓多為6V、9V、12V。IC2應根據錄音機的額定工作電壓選用78××系列三端穩壓器。選用不同的工作電壓，應調整R3、R4，使之符合原理要求，本例中，R3、R4可從10K－200K之間選取，二者應相等。R6、LED組成電源指示。VD1的作用是消除繼電器線圈的反向電動勢，保護VT。
　　元器件選擇與制作
　　元器件清單見下表。
