數字顯示頻率計，轉速表的制作

這是一款體積非常小巧的電子制作，但是功能異常強大，可以非常容易地嵌入安裝在儀表面板上，適合愛好者自制或用于改造老式儀表，電路僅用了兩塊集成電路，CD4069用于小信號的放大和整形，AT90S2313則是一塊精簡指令的高速單片機，它在8M時鐘下的性能超過了51系列在100M時鐘下的性能，在電路中擔任測量、運算和顯示驅動。大多數的數顯頻率計采用一個“秒閘門”計數，因而在低頻時測量誤差加大，也無法顯示小數，而本電路采用了脈沖寬度和密度雙重測量技術，輔以高速浮點運算，因而測量精度高，并能自動轉換量程，顯示小數。例如測量的結果可能是 0.543,261.4等等，利用它測量交流電頻率，你可以看到結果一般在 49.82-50.17 之間緩慢變化，因此本電路非常適合裝在發電機、配電房里作交流電的頻率顯示。
　　電路還具有轉速測量功能，用一個撥動開關轉換。加上霍耳、光電、電磁等傳感器就可以測轉速，測量結果同樣精確迅速，如果加上一個適當的信號整形電路，你甚至可以直接在汽油機的點火高壓線旁邊取信號，測量摩托車、汽車的發動機轉速。

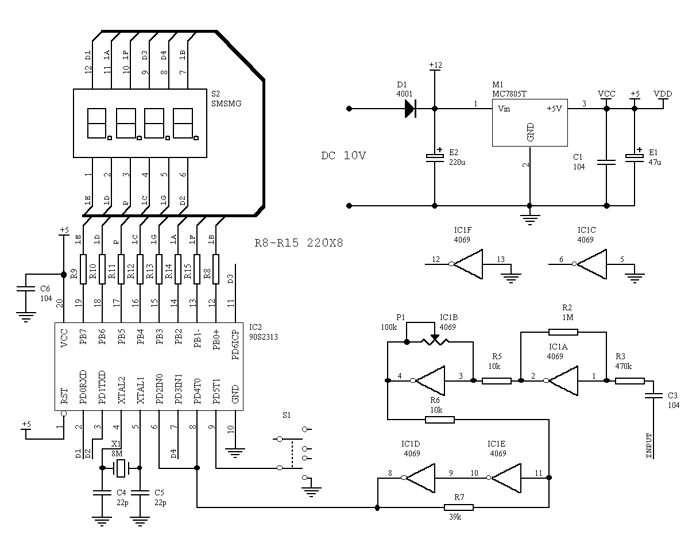

　　信號從C3處加入，如果是低頻或低速信號，跳過C3輸入會更有效，可調電阻P1用來調節測量的靈敏度，S1用于頻率—轉速的測量轉換，顯示用的是一只0.56英寸的4位LED共陰數碼管。

　　技術指標：電源電壓 8—15V直流
　　　　　　　電源電流 100mA
　　　　　　　輸入靈敏度 100mV—5V
　　　　　　　輸入阻抗 500KΩ
　　　　　　???? 測頻范圍 0.4-1000000Hz
　　　　　　　測速范圍 20轉/分-1000000轉/分

　　注意事項：
　?。保驗檩斎胱杩馆^高，所以要注意防干擾，必要時可降低輸入阻抗。
　?。玻?a href="http://www.brongaenegriffin.com/tags/電容/" target="_blank">電容C3用于隔直流，當測量低頻或低速時，跳過C3輸入會更有效。
　?。常跍y量強電時，要加隔離，并注意防干擾屏蔽。
　?。矗苯訌钠蜋C點火高壓線邊取感應信號測量發動機轉速時，要加一合適的信號整形電路，同時也要注意防干擾。
　?。担捎谑褂茫次?a target="_blank">數碼管，因此只能顯示４位有效數字，超過 9999 的結果，只保留高４位有效數字，用數字后面的小數點的個數表示倍率。如“6666”表示6666，“6666.”有一個小數點,表示6666X10¹，“666.6.”有兩位小數點,表示6666X10²，以此類推，但數字中的小數點表示真實的數字，不適用此法，如“50.12”。
　?。?。電路啟動時顯示“0.0.0.0.”，因此如果使用中頻頻出現“0.0.0.0.”，表示環境干擾大，應該給電路加屏蔽。

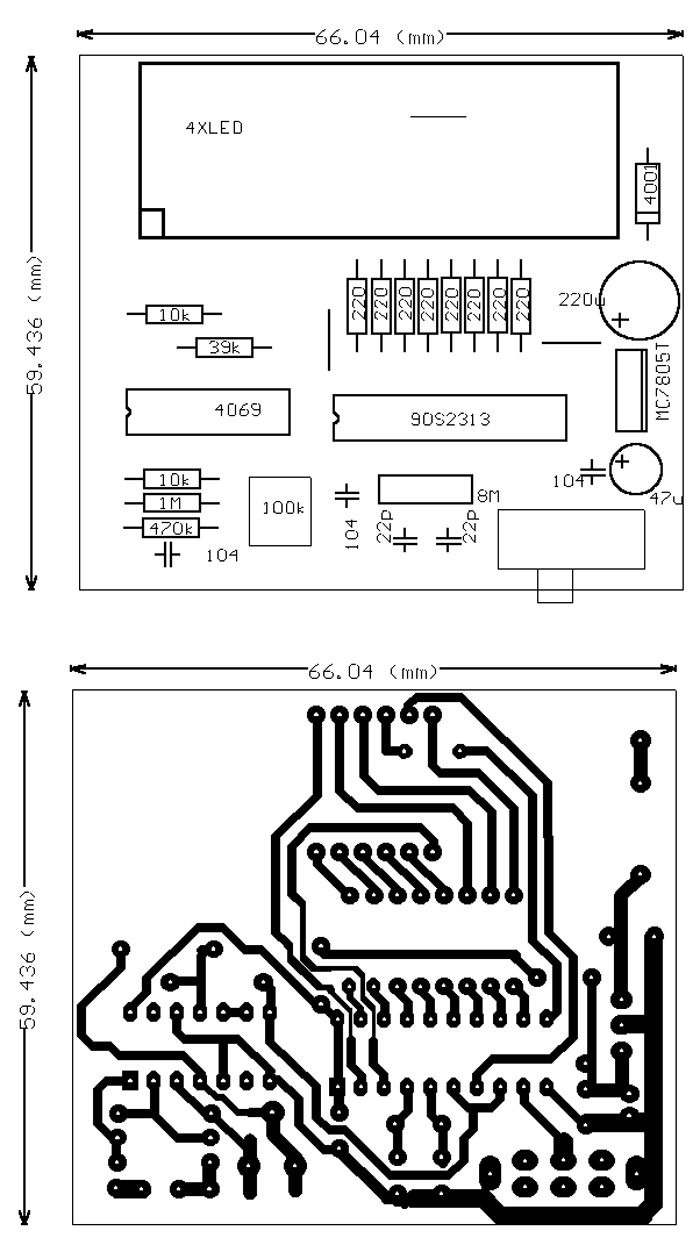

　　以下是元件布局圖和PCB圖，需要注意的是PCB圖是從TOP面看過去的視圖，如果從BOTTOM面看的話應該要反過來，仿制時一定要弄清楚。
