本文向各位介紹的一部袖珍發射機，十分適合初學者，電路簡單易制，造價低廉，輸出功率不超過5－8mW，發射范圍在房屋區可至100米左右，用一部普通的FM收音機接收，顯示其靈敏度和清晰度俱佳，電路設計中最富挑戰性的部份就是只需用3V電源和半波天線便有如此的發射能力。另外，由于電路需要的零件十分之少，故可將之安放在一個火柴盒（比國內－般火柴盒大一些）里，作為竊聽器，可謂神不知、鬼不覺，不過，并非限于這方面用途上，可將之安置在嬰孩房、閘門或走廊通道，監視實際情況，此外亦可當作為夜間保安裝置。?

電路之電流損耗少于5mA，用兩枚干電池可連續工作80至100小時之間。

　　電路在正常工作下非常穩定，頻率漂移極小，測試：工作8小時之后，仍不需再校接收機。唯一影響輸出頻率是電池的狀況，當電池老化時，頻率有輕微改變。

　　借這個制作，學習有關FM發送，可了解其優越的地方，特別它產生無噪聲的極高質訊號，即使利用低功率發送，也很容易取得良好的范圍。

電路工作原理

?

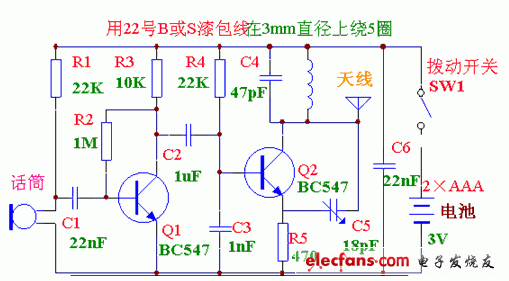

從圖中電路可見分兩級，一級音頻放大器和一級RF振蕩器。
　　駐極體話筒內實際藏有一枚FET，如您喜歡的話，可視之為一級，F(xiàn)ET將話筒前振膜之電容變化放大，這就是駐極休話筒很靈敏的原因。
　　音頻放大級乃由其射極晶休管Q1擔任，增益約20至50，將放大的訊號送往振蕩級之基極。
　　振蕩級Q2工作于約88MHz之頻率，這頻率由振蕩線圈（共5圈）和47pF電容器調整的，該頻率也決定于晶體管、18pF回輸電容器及還有少數偏壓元件，例如470Ω射極電阻和22K基極電阻。
　　電源接通時，1nF基極電容器通過22K電阻逐漸充電，而18pF則經振蕩線圈的470Ω電阻充電，但更加之快，47pF電容也充電（其兩端雖僅得小的電壓），線圈產生磁場。
　　基極電壓漸漸上升時，晶體管導通，并有效地將內阻并接在18pF兩側。當1nF電容充電至該極的工作電壓時，就會發生好幾個雜亂的周波，故此，我們假定討論在靠近工作電壓之時。

基極電壓繼續上升，18nF電容試圖阻止射極電壓的移動，到電容器內的能量耗盡及再不阻止射級移動之時，基——射極電壓降低，晶體管截止，流人線圈的電流也停止，磁場衰潰。
　　磁場衰潰，產生一個相反方向的電壓，集極電壓反過來從原本的2.9V上升至超過3V，并以相反方向47pF電容充電，這電壓也影響到對18pF電容充電，及470Ω射極電阻上的電壓降使到晶休管進入更深的截止。
　　18pF電容充電時，射電壓下跌，并跌到某一晶體管開始導通，電流流入線圈，與衰潰磁場對抗。
　　線圈上之電壓反轉，形成集極電壓下降，這個變化通過18pF電容傳送到射極上，結果晶休管進入更深的導通，把18pF電容短路，周期再開始重復。
　　故此，Q2在此形成一個振蕩，產生88MHz的交流信號。放大后之音頻訊號經0.1uF電容潰入到！Q2之基極，改變振蕩頻率，產生所需的FM訊號。

制 作 過 程

　 裝制之前，最好將預先準備好的印板和兩枚電池放人空的火梨盒里，看看到底有多少空間可用。
　　空位雖有限，但仍需留下小小的位置給單獨一排的火柴，可用膠水將這些火柴貼在卡紙上，目的遮蓋電路，使人覺得它不過是一盒火柴，不會察覺到是一個竊聽器。
　　現在將所有零件放在工作桌上，逐個零件分清楚其數值，然后分類按次序排列好，這佯做很有條理，避免焊錯零件。錫線方面最好采用特細0.6lmm的樹脂（松香）錫線，因其身細，焊接起來很快并易上錫，
　　用15至2Ow小型電烙鐵已足夠，使用前用海綿將烙鐵咀抹干凈，唯一須自制的是線圈，需用一段22號BS（Ф0.5mm）或24號BS（Фm.71mm）的漆包銅線或者包錫銅線。
　　在3mm直徑的線圈架上繞5圈，如在中型螺絲起子上繞亦可，然后將圈與圈之間分隔開的5.5mm左右。
　　到最后調整頻率的時候，就要藉著將線圈前后壓縮或者拉長，改變輸出頻率。如您的線圈用漆包線做的話，須把線的兩頭上的漆皮剝掉，然后上一點錫。

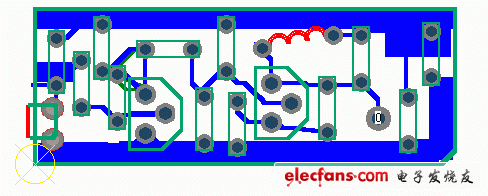

　　現在可依照圖（3）指示的零件安放位置焊接底板，先從電阻開始、跟著電容、晶體管、線圈和話簡，電阻直立于底板上，但保持高度至最少限度。晶休管之管腳應盡插入底板，以至管的高度沒有突出。
　　兩枚電池利用開關焊接一起，再用用線把電地兩極接至底板上。最后用一條10cm長的銅線接在底板的"A"點上，作為天線，整個制造過程就算完畢

為 什 么 ？

　　您是否奇怪電路為何不工作？裝機后有多少次發覺電路不能正常工作？
　　請不要責備自己，或者又對那本教您的雜志破口大罵，許多時候是由于所謂"誤差"導致的。
　　制造廠制造出來的所有零件都有其數值，但這個數值只是落在"差額"之內，而非印在其上的"正常"值。這個差額度稱為誤差，假若誤差說是5％。這表示該零件之實際數值會在其標示值下的5％與以上的5％之間的任何一處。
　　誤差常應用在電阻、電容、晶體管及其他元件如話筒、線圈及集成電路。
　　然而，還有另一因素，稱之為界限，每個元件在電路中，對該場合都有一個容許值范圍，只要該值依舊在該范圍之內，又或者在這些界限之內，電路就適當?shù)墓ぷ鳎x擇每一元件的時候，－般是在這范圍的中間。
　　大多數電路并非嚴格限制，如從指定元件中選擇另一個較高或較低值，一般都工作得不錯，假若不成，電路不是很嚴格限制就是所選之?dāng)?shù)值很不適當。
　　當您通過雜志向外發表一個線路時，就會有各種不同階層的人士試制，從各方面來源取得需用的零件。有時他們采用指定之?dāng)?shù)值，有時他們選擇次一個數值。還有，有些零件有1－5％誤差，而其他高至標示值的60％，當這些參數差額和界限在任意方式混合之下，您碰到電路不工作是極平常的。
就以話筒為例，在3V電源下，有些話簡只需用100K負載電阻（R1）就有極良好的靈敏度，其他的可能需用4.7K能取得僅可接受的靈敏度，從外型您不能說出兩者的差別，它們看似一樣，但在電氣特性上就相差得甚遠。
　　同樣亦可應用在晶體管身上，規格表上也許說明兩管特性近于相同，可是，當它們接：電路時，一個工作稱意，而另一個工作失靈。
　　請不要擔心因看到以上的一段話而恐怕失敗，只要慎重考慮電路對元件要求，一步步去做，是完全可以成功的。

電 路 調 校
　　所有零件都焊接完畢后，最好先用肉眼檢視一切焊接點，是否有假焊，或者焊料用得太多而造成與臨近短路，徹底查清楚后，才可進行校準和測試性能，測試步驟是加一條短的天線（5至10cm長）于底板的A點上調諧－部FM收音機于整個波段上，尋找該訊號。
　　最好令發射機與收音機保持一定距離，以防止檢拾到任何諧波或者側波。
如收音機未能檢到載波，表示頻率可能太低，將振蕩線圈稍為拉長，及再次嘗試。如果采用包錫銅線繞制線圈，注意圖與圈之間不應彼此碰到。如采用漆皮銅線，則須要知道圈的連通性，可用萬用表之低阻擋去量度它，或者量度電路電流，應約2.5-3.5mA。
　　一旦檢到載波，將竊聽器擺放在一部時鐘的側近，檢查電路之靈敏度，收音機應發出清楚而強大的"滴嗒"聲，電路應比您的耳朵更為靈敏。
　　話筒之負載電阻（R1）決定靈敏度，可將之減至10K或者加至47K，視所需求
的靈敏度而定。
　　要確定發射之頻率完全遠離開您本地任何FM廣播電臺，因?yàn)殡娕_發出之訊號強大，當您測試距離時，會遮蓋竊聽器。
　　將線圈壓縮，頻率便降低；將之拉長，頻率便增加，這樣免用到微調電容，節省本機的造價，不過，如您喜歡亦可用微調電容。
　　順道一提，C4最好用一枚39pF陶瓷電容，將另一個10pF或22pF微調電容并于共上，這樣可更仔細調整電路。用線圈調整很容易偏離FM波段。
　　理論上，用電感器也應調節至維持調諧電路的L/C比，但我們需要的范圍很小，故并沒有限制。
　　利用一部具有調節指示表的FM接收機可以決定本機的輸出功率有多少，其正需要是作出比較，指示表上指示四個單位度數，表示十分良好的輸出，在測試本機時用10cm長的天線作水平式擺放，離調諧器度到10米。以四個單位度數為準，即知道用一條半波天線。（170cm長），本機能發射遠至約300米。
在FM接收機上不能接收到竊聽器發出來之載波，首先應假定頻率低于正常88－108MHzFM波段，這是最有可能的原因。

若不工作怎么辦？

　　測量電路之電流，若有2.5-3.5mA，表示電路是正在工作，稍為將線圈拉長，并掃描整個波段，當接觸底板上任何元件時，只能用一支非金屬的螺絲起子，并且離開電池，因?yàn)槟稚掀つw引起的電容效應會導致電路明顯地失調，并且可能完全停止輸出。還有，維持3V電源也很重要，并要將電池貼近底板。
　　???????????

?

整個布線必須如圖（2）那樣，維持同樣的電路分布電容，電路一旦工作，才可改變其排列，但在起初測試步驟中，每個元件均必須照圖中那樣安放。

振蕩器工作于約88MHz，除非您擁有一部100MHz示波器，否則難以看到其波形，或者天線直接接在頻率計的75Ω輸入。
　　若然沒有上述的測試儀器，需用萬用表作直流電壓測量，看振蕩管Q2是否有正確的值壓。
測量基極電壓和射極電壓，一部普通的萬用表由于其對電路作用，會指示此兩點都是2V左右，只有高阻抗的電表，如FET電壓表，才指示射極有2V及基極有2.5V。（推薦使用數字表）
　　若此兩測試點均有電壓存在，對假定晶體管正常工作，但有可能發射錯誤頻率。
　　18pF回輸電容在與BC547晶體管配合，如打算用另一編號，可將電容值減至10pF或5.6pF。先改換此電容器，然后是晶體管。
　　其他簡單的事情如底板上銅箔短路斷裂、焊接點差劣，又或者采用沒有編號之零件等等，這都常常成為一個可能性，特別是那些零件上所印的編號或數值模糊不清，若對之有懷疑，應立該更換。
　　若只收到載波但沒有純音汛號，則故障在音頻級或者話筒上。所謂有載波沒有純音是在調諧收音機至一處，收到的是寂靜一片，沒有沙沙聲，但也聽不到發射機發出的純音訊號。
　　這兩部份可用示波器檢查，測試是否有音膝訊號送往振蕩級。
　　沒有示波器，在測試方面就受到一定困難，即使話筒上有0.7V與1.5V之間的電壓，這也不表示話筒的靈敏度或者完全工作。
　　音頻放大管集極上有1.4V電壓，表示晶體管導通，如低于0.8V，晶體管飽和，或者在某方面可能損壞，也可能表示晶體管有十分高之增益，并不適合。
　　如電壓超過2.5V，該級不足以導電檢查晶體管和偏壓電阻，需要時將之更換。示波器也顯示話筒的靈敏度，加大或者減少負荷電阻，即可改變FET的增益，靈敏度極高之零件，負荷電阻不宜低于10K，有時可能需要高至47K或以上。
　　任何類別的話筒，如想提升其靈敏度，可加大負荷電阻之阻值，至于決定最終之?dāng)?shù)值就要看話筒的品質而定。
以上都是用簡單測試儀器所能做到的檢查，如仍未能找出故障所在，就需要重新再來過。

放入偽裝盒
底板與電池同安放入火柴盒內，若底板可打側放在一邊，所占的空間最小。用一排火柴遮蓋電路，可以將火柴粘在一塊薄卡紙上，天線從火柴盒的一端引出來。
　　在另一端開一個小孔，讓聲音進到話筒，但并非一定要這樣做，因?yàn)榫退愫仙虾凶樱曇艉孟褚材艽┩杆频摹Ｖ灰粭l短短的天線，大約10cm左右，就可以有30公尺的發射范圍，足夠房間的通訊，甚至更大的房屋也能應付。無限電子網站長已做樣品，頻率很穩定，這與振蕩發射管的截止頻率有關，fT愈高愈好，最好能用SC3356這類的管子，但做竊聽器也有另一個問題，要想有較長的發射時間，就必須要有足夠能量的電池，電池體積一大，竊聽器也就小不了。這款竊聽器是在調頻范圍內的，天線的長度影響著發射距離。
