??????PCB設計趨勢是往輕薄小方向發展。除了高密度的電路板設計之外，還有軟硬結合板的三維連接組裝這樣重要而復雜的領域。軟硬結合板又叫剛?cè)峤Y(jié)合板。隨著FPC的誕生與發展，剛?cè)峤Y(jié)合線路板（軟硬結合板）這一新產品逐漸被廣泛應用于各種場合。因此，軟硬結合板，就是柔性線路板與傳統硬性線路板，經過諸多工序，按相關工藝要求組合在一起，形成的同時具有FPC特性與PCB特性的線路板。它可以用于一些有特殊要求的產品之中，既有一定的撓性區域，也有一定的剛性區域，對節省產品內部空間，減少成品體積，提高產品性能有很大的幫助。

?

柔性板的材料

???俗話說：“工欲善其事，必先利其器”，所以在考慮一個軟硬結合板的設計及生產工藝時，做好充分的準備是非常重要的。但這需要一定專業知識以及對所需物料特性的了解，軟硬結合板所選用的材料直接影響后續生產工藝及其性能。

對于硬板（Rigid）的材料大家都比較熟悉，經常會用到FR4類型的材料。但用于軟硬結合的硬板材料也需要考慮到諸多要求。需要宜于粘牢，良好的耐熱性，以保證受熱后剛撓結合部分伸縮度一致而不變形。一般廠商采用樹脂系列的剛性板材料。

對于軟板（Flex）材料，選擇尺寸漲縮較小的基材和覆蓋膜。一般采用較硬的PI制造的材料，也有直接使用無膠基材進行生產的。軟板材料如下所示：

基材（Base Material）：FCCL(Flexible Copper Clad Laminate)

聚酰亞胺PI。Polymide：Kapton(12.5um/20um/25um/50um/75um)。柔曲度好，耐高溫（長期使用溫度為260°C，短期內耐400°C），高吸濕性，良好的電氣特性和機械特性，抗撕裂性好。耐氣候性和化學藥品性好，阻燃性好。聚酯亞胺(PI)的使用最廣泛。其中80%都是美國DuPont公司制造。

聚酯PET。Polyester(25um/50um/75um)。廉價，柔曲度好，抗撕裂。抗拉強度等機械特性和電氣特性好，良好的耐水性和吸濕性。但受熱后收縮率大，耐高溫性欠佳。不適合于高溫錫焊，熔點250°C，比較少用。

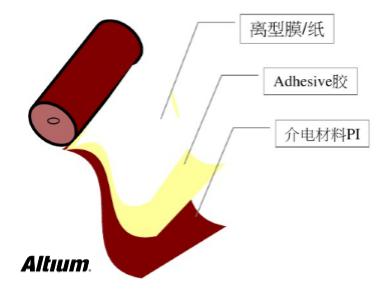

覆蓋膜(Coverlay)

覆蓋膜主要作用是對電路起保護作用，防止電路受潮，污染以及防焊。覆蓋膜厚度From1/2mil to 5 mils（12.7 to 127um）。

???????導電層(Conductive Layer）分壓延銅(Rolled Annealed Copper)，電解銅(Electrodeposited Copper）和銀濺射/噴鍍(Silver Ink)這幾種方式。其中電解銅晶體結構粗糙，不利于精細線路良率。壓延銅晶體結構平滑，但與基膜粘結力差?？蓮耐庥^上區分點解和壓延銅箔。電解銅箔呈銅紅色，壓延銅箔呈灰白色。

輔助材料和加強板(Additional Material&Stiffeners)。軟板上局部區域?yàn)榱撕附釉骷蛟黾友a(bǔ)強以便安裝而另外壓合上去的硬質材料。補強膠片可用FR4，樹脂板，感壓膠，鋼片鋁片補強等。

不流動/低流膠的半固化片(Low Flow PP)。用于軟硬結合板的層壓(Rigid and Flex Connection)，通常是非常薄的PP。一般有106(2mil)，1080(3.0mil/3.5mil)，2116(5.6mil)這些規格。

剛?cè)峤Y(jié)合板的結構形式

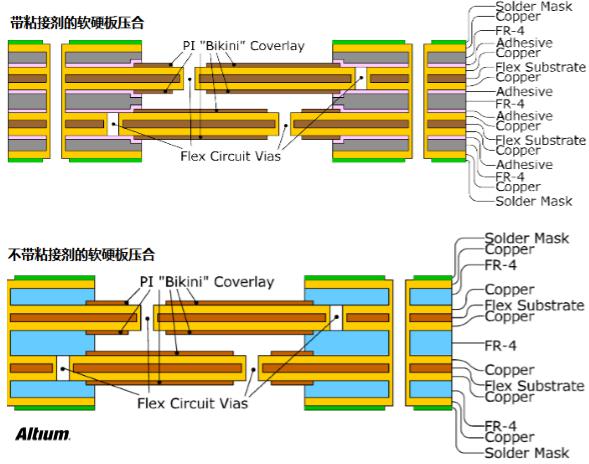

剛?cè)峤Y(jié)合板是在柔性板上再粘一個或兩個以上的剛性層，是的剛性層上的電路與柔性層上的電路通過金屬化相互連通。每塊剛?cè)峤Y(jié)合板有一個或多個剛性區和一個柔性區。如下所示為簡單的剛性與撓性板的結合，層數多于一層。

??????另外，一塊撓性板與幾塊剛性板的結合，幾塊撓性板與幾塊剛性板的結合，采用鉆孔，鍍覆孔，層壓工藝方法實現電氣互連。根據設計需要，使得設計構思更加適合器件的安裝和調試以及焊接作業。確保更好地發揮剛?cè)峤Y(jié)合板的優點與靈活性。這種情況比較復雜，導線層多于兩層。如下所示：

???????層壓是將銅箔，P片，內存撓性線路，外層剛性線路壓合成多層板。剛撓結合板的層壓與只有軟板的層壓或剛性板的層壓有所不同。紀要考慮撓性板在層壓過程中的形變又要考慮剛性板的表面平整性。因此，除材料選擇之外，在設計的過程中需要考慮到剛性板的厚度合適，為保證剛撓部分的漲縮率一致不會出現翹曲。實驗證明0．8~ 1．0mm厚度較為適宜。同時，要注意剛性板和柔性板離開結合部位的一定距離放置過孔，以便不會對剛撓結合部分產生影響。

剛?cè)峤Y(jié)合板生產流程

???????大家都知道軟硬結合板是FPC與PCB的組合，軟硬結合板的生產應同時具備FPC生產設備與PCB加工設備。首先，由電子工程師根據需求畫出軟性結合板的線路與外形，然后，下發到可以生產軟硬結合板的工廠，經過CAM工程師對相關文件進行處理、規劃，然后安排FPC產線生產所需FPC、PCB產線生產PCB，這兩款軟板與硬板出來后，按照電子工程師的規劃要求，將FPC與PCB經過壓合機無縫壓合，再經過一系列細節環節，最終制程軟硬結合板。

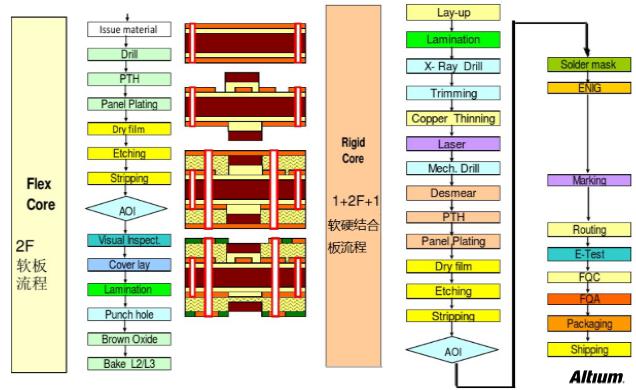

以Motorola 1+2F+1 Mobile Display&Side Keys這款4層板（兩層硬板兩層軟板）為例。該板制版要求是HDI設計，BGA間距0.5mm。軟板厚度25um有IVH(Interstitial Via Hole局部層間導通孔)孔設計。整板厚度：0.295+/-0.052mm。內層LW/SP為3/3mil。

?

剛?cè)峤Y(jié)合版的設計規則注意事項

???????剛?cè)峤Y(jié)合板在設計方面比傳統意義的PCB設計要復雜得多，并且，需要注意的地方也特別多。特別是剛撓過渡區域，以及相關的走線，過孔等設計方面，都需要遵循相應的設計規則的要求。

1.過孔位置

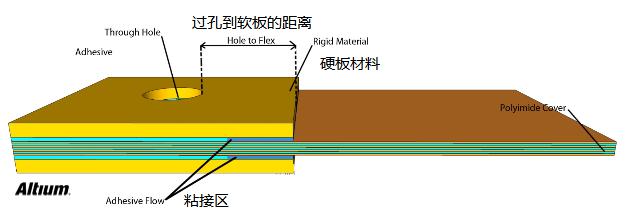

?????在動態使用情況下，特別是經常對軟板進行彎折的時候，軟板上的過孔是盡量需要避免的，這些過孔很容易被損壞折裂。不過在軟板上的加強區域還是可以打孔的，但也要避開加強區域的邊沿線附近。因此，在軟硬結合板設計中打孔的時候要避開結合區域一定的距離。如下圖所示。 ??

???????對于過孔與軟硬結合區的距離要求，設計上需遵循的規則為：

應保存至少50mil的距離，高可靠性應用場合要求至少70mil。

絕大多數加工廠家不會接受低于30mil的極限距離。

對于軟板上的過孔遵循同樣規則。

此為軟硬結合板中最重要的一條設計規則必須遵守。??

2. ?焊盤和過孔的設計

??????焊盤和過孔在符合電氣要求的情況下，贏取最大值，焊盤與導體之間連接處采用圓滑的過渡線，避免直角。獨立的焊盤應加盤趾，以加強支撐作用。

在軟硬結合板設計中，過孔或焊盤很容易被損壞。要減少這種風險需要遵循的規則：

焊盤或過孔的助焊層露銅圈，越大越好。

過孔走線盡量添加淚滴，增加機械支撐作用。

添加盤趾，加固作用。

3. ?走線設計

???????在撓性區(Flex)若有不同層上的走線，盡量避免一根線在頂層，另一根線在底層它的相同路徑。這樣在軟板彎折的時候，上下兩層的走線銅皮的受力不一致，容易造成線路的機械損壞。而應該錯落開來，將路徑交叉排列。如下圖所示。

?

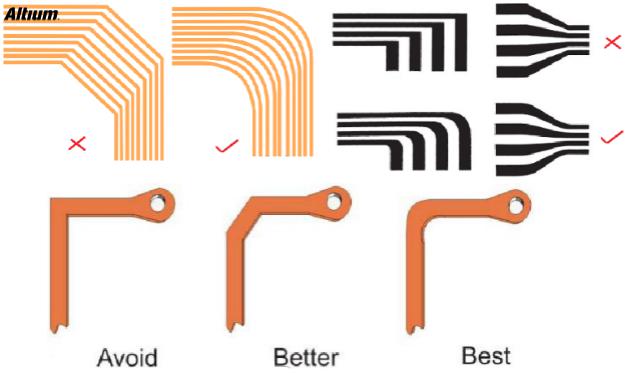

???????在撓性區(Flex)的走線設計要求最好走圓弧線，而非角度線。與硬板(Rigid)區的建議相反。這樣可以保護柔性板部分線路在彎折時不易折損。線路也要避免突然的擴大或縮小，粗細線之間采用淚滴形弧線連接。

4. ?鋪銅設計

???????對于增強柔性板的靈活彎折來講，鋪銅或平面層最好采用網狀結構。但是對于阻抗控制或其他的應用來講，網狀結構在電氣質量上又差強人意、所以，設計師在具體的設計中需要根據設計需求兩害取其輕合理判斷，是使用網狀銅皮還是實心銅。不過對于廢料區，還是盡可能設計多的實心鋪銅。如下圖所示。 ?

5. ?鉆孔與銅皮的距離

???????這個距離是指一個孔與銅皮之間的距離，我們叫“孔銅距”。軟板材料與硬板所用材料不同，以至于太緊的孔銅距離很難處理。一般的說，標準的孔銅距應該是10mil。

對于剛?cè)峤Y(jié)合區來說，最重要的兩個距離一定不能忽視。一個是這里所說的孔銅距(Drill to Copper)，遵循10mil的最低標準。另一個是之前所說的孔到軟板邊沿的距離(Hole to Flex)，一般推薦50mil。

6. ?剛?cè)峤Y(jié)合區的設計

???????在剛?cè)峤Y(jié)合區，軟板最好設計在層棧的中間與硬板進行連接。而軟板的過孔在剛?cè)峤Y(jié)合區就被認為是埋孔。剛?cè)峤Y(jié)合區需要注意的地方如下：

線路要平緩過渡，線路的方向應與彎曲的方向垂直。

導線應在整個彎曲區內均勻分布。

在整個彎曲區內，導線的寬度應達到最大化。

剛撓過渡區盡量不采用PTH設計。

7. ?剛?cè)峤Y(jié)合板彎折區的彎折半徑

???????剛?cè)峤Y(jié)合板的撓性彎折區應能耐100,000次撓曲而無斷路、短路、性能降低或不可接受的分層現象。耐撓曲性采用專用設備，也可采用等效的儀器測定，被測試樣應符合有關技術規范要求。在設計上，彎折半徑應如下圖所示為參考。彎折半徑的設計應該與撓性彎折區的軟板厚度，軟板層數有關。簡單的參考標準為R=WxT。T為軟板總厚。單面板W為6，雙面板12，多層板24。所以單面板的最小彎折半徑為6倍板厚，雙面板為12倍板厚，多層板為24倍板厚。統統不應小于1.6mm。

??????總之，對于軟硬結合板的設計方面，特別重要的是關于撓性電路板設計。撓性板設計時要求考慮撓性板的基材、粘結層、銅箔、覆蓋層和增強板及表面處理的不同材質、厚度和不同的組合，還有其性能，如剝離強度、抗撓曲性能、化學性能、工作溫度等。特別要考慮所設計的撓性板的裝配和具體的應用。這方面設計規則具體可參考IPC標準：IPC-D-249和IPC-2233。

另外對于軟板加工精度，國外加工精度：線寬：50μm，孔徑：0.1mm，層數10層以上。 國內：線寬：75μm，孔徑：0.2mm，層數4層。這些都需要在具體設計時加以了解和參考。
