MOSFET晶體管通道

　　而MOS就非常小家子氣了，在早期或者是大功率的JFET，是由2個N型半導體夾住P型半導體，（或者2個P型夾住N型），但是電流通過的方向和通道形成方向則和BJT呈九十度。而在半導體中的MOS就如下圖所示，在FET元件當中，由閘極來的電壓對晶體中間部位造成靜電力，靜電力則吸引了正或負電荷靠近閘極，造成晶體中央部位靠近閘極的那薄薄一層半導體產生「轉性」，因此形成了通道。

　　所以這個通道絕對不像BJT那樣是大水管1條，而是1片薄薄的導電層而已，因此以前的水電工們對MOSFET重要課題是很頭痛的，若是你在30年前提到MOS這種推動力不足的東西可以跑到1GHz，科學家和水電工們肯定要笑你癡人說夢的。

　　不過FET也有一個絕大的好處，就是我們?cè)陂l極加上控制電壓時，理論上不需要流出任何電荷到晶體心，所以控制電流理論上接近于零（實際上當然不可能，會有一堆漏電流產生），所以在芯片晶體數暴增的今天，是個很好用的技術。

▲MOS半導體導通示意圖

　　夾止

　　請參考MOS通道形成圖，通道由于來自源極和汲極的電壓差吸引，并不會變成平行于閘極的完整平面，而是一端寬一端窄的情況，當變窄的那部分小到會阻礙電流的地步時就稱為夾止。

　　MOSMOS

　　只是MOSFET 的簡稱，沒什么意義，大家常常都喜歡叫小名，因?yàn)楸容^好叫，通常我們討論晶體管提到MOS是沒什么問題的。但是如果要講到午餐吃什么也用MOS 的話，應該是指賣漢堡的。

　　薄薄的一層，問題卻很大

　　回到近5年來的現況，這薄薄一層的MOS導電通道推動力不大，為了仍要達到高頻、省電、低熱量、減少面積等等目的，半導體廠內的水電工們可是傷透了腦筋。還好在近來電子顯微鏡以及各類測量技術越來越進步，我們也漸漸了解到MOS通道形成有什么限制，又有什么副作用等等問題。尤其在現今半導體制程已經縮小到了30nm以下的境界，有許多問題是不斷發生的，也因此開發新材料或新型結構的晶體管就成了各家廠商努力的目標。

　　難題1 漏電流

　　理想的MOS晶體管除了少許拉動閘極電容的電流以及送往下一級的推動電流外，是不該有任何額外電流的，凡是超出這個范疇的電流都算漏電流。漏電流對于強調高速省電的現代產品是個大傷害。而且就微觀的情況來看，其實晶體管內部有許多效應會導致漏電流，漏電流的流向也不固定，有從閘極漏走的，有從源極漏走的，而有些漏電流只有在導通時產生，有些則無論何時都在漏。尤其當晶體管愈做愈小，這些現象就會愈明顯，用30nm以下的晶體管想要完全控制好電流方向而不漏出，簡直就像用竹籃子裝沙而不外漏一般地困難！

　　難題2 推動力不足

　　短通道效應和漏電流在某些層面是相關的，其中短通道效應主要是因?yàn)樾纬赏ǖ赖臈l件太超過，造成夾止后可導電的面積變小，反而造成一種導通不良。原本我們希望加在閘極的電壓愈大，能導通的輸出電流就快速增大，沒想到反而卡住沒什么變動，這對晶體性能是很糟糕的事。如果不處理的話對于時脈上限是會有很大的影響。（好吧，至少對于喜歡加壓超頻的宅男有影響）

　　當閘極長度僅有30nm以下，短通道效應相當容易發生，和以往40奈米以上的情況有很大的不同，所以也成了一大難題。

　　難題3 面積問題

　　我們平常說的30nm制程，一般是指閘極的長度等于30nm，而當推動力不足時就要增加晶體管的寬度，那如果把閘極的長度由60nm減少成30nm，但是寬度卻非得由100nm大增至300nm時，所占的面積不就更大了嗎？那真的一切都白搞了，所以面積和推動力問題都是要處理的。

　　難題4 省電性和性能問題

　　由于寄生電容的影響，晶體管就算沒有漏電流也會在運作過程中吃掉能量，好比閘極的電壓在拉升或拉降時就會吃掉電流，吃愈多愈不好推，也造成開關速度變慢。

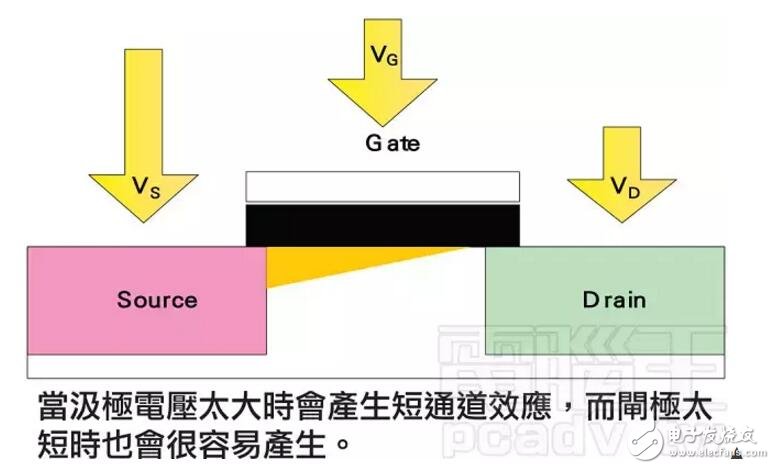

▲短通道效應：通道提早縮水了

　　閘極、源極

　　三極管的原理就是閘極的電壓只要稍稍變大，輸出端（源極）就會有很大的增加，而閘極只要沒有輸入，輸出端也應該馬上停止輸出。

　　平面型MOS晶體管的通道問題

▲改良型MOS半導體結構

　　上圖是最近比較常用的MOS元件結構，我們可以發現和之前列出來的簡圖有不少差異，事實上增加的部份都是為了避免通道產生速度過慢、短通道效應、性能不良等等問題而來。但是這些解法也會帶來副作用，互相牽制以致沒有一個完美的解決方案。（不然大家趕著變成3D干嘛？）

　　影響推動力的最主要因素還是來自于短通道效應，特別是本身就已經夠短的30nm閘極通道更容易發生。為了解決短通道效應，有人會預先在通道形成的部位加入雜質，使得原本的NP接面導通電壓下降。其原理就是讓P型半導體不要這么偏向P型，有點接近N型，但是這樣一來也造成了通道切斷時很可能會有漏電流，因?yàn)榻槊娴哪苷献冃?，而且加入雜質會創造許多自由電子和電洞成對出現的機會。

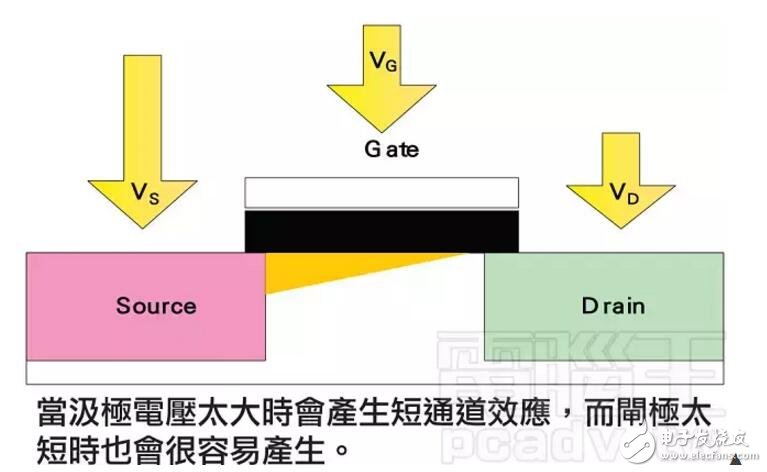

▲短通道效應：通道提早縮水了
