今天為大家介紹一項國家發明授權專利——一種智能閥門系統。該專利由杭州思而行科技有限公司申請，并于2018年8月28日獲得授權公告。

內容說明

本發明屬于閥門應用領域，尤其涉及一種智能閥門系統。

發明背景

閥門經常用于重要的工業生產及民生場合，它的安全合理使用非常重要。從安全上來說，發生泄漏后很容易造成安全問題及環境污染問題，給投資人與社會造成極大的損失。而從合理上來說，閥門的配置大小成本差距大，閥門開關特性對工藝生產的影響很大，我們原來選型大部分依據經驗數據，調整很難，很難判斷你的閥門選型是否存在問題。

傳統閥門存在泄漏檢測困難，并且能夠?qū)﹂y門進行故障判斷往往必須有專用設備，一般工廠很少配備，即使配備也很難及時去檢查，存在投資大，工廠必須有專業工程師進行故障判斷分析等諸多缺點。

而且許多工業用閥門價格昂貴，使用地點使用條件有差異很大，如何跟蹤閥門的使用情況并根據使用情況開發相應的產品都只能靠人反應，沒有統一的數據依據。

閥門經常用于重要的工業生產及民生場合，發生泄漏后很容易造成安全問題及環境污染問題，給投資人與社會造成極大的損失。

發明內容

本發明為了解決上述現有技術中存在的缺陷和不足，提供了一種不僅解決了閥門內漏在線檢測，工作時候?qū)崟r流量曲線分析等，實時提供閥門工作狀況，并能對故障提前預診斷，能夠及時發現故障并發出報警信號，給制造廠家提供云平臺，能夠及時跟蹤分析產品的質量及使用狀況，并根據參數的分析調整產品的生產工藝要求的智能閥門系統。

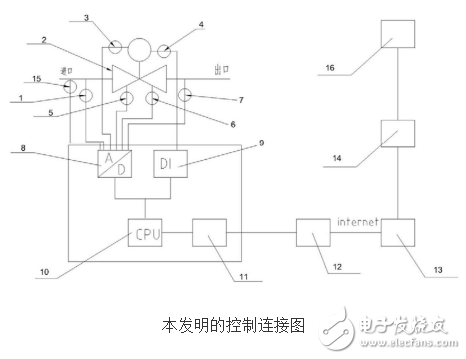

本發明的技術方案：一種智能閥門系統，包括CPU、網關、云服務器、人機交互設備、閥門、連接在閥門前端的閥前溫度傳感器和閥前壓力傳感器、連接在閥門后端的閥后溫度傳感器和閥后壓力傳感器，所述閥門上還連接有閥門位置開關和閥門位置傳感器，所述閥前溫度傳感器、閥前壓力傳感器、閥后溫度傳感器、閥后壓力傳感器和閥門位置傳感器均通過A/D轉換模塊連接CPU的信號接收端，所述閥門位置開關通過數字量采集模塊連接CPU的信號接收端，所述CPU的信號發射端通過通訊模塊連接網關，所述網關連接云服務器，所述云服務器連接人機交互設備。

優選地，所述閥門前端還連接有流量傳感器，所述流量傳感器也通過A/D轉換模塊連接CPU的信號接收端。該系統通過溫度傳感器檢測可以實時知道閥門的狀況，通過分析溫差曲線可以實時感知閥門的工作狀況。該系統通過壓力傳感器的檢測可以實時知道閥門的狀況，通過分析壓力差曲線可以實時感知閥門的工作狀況。該系統通過比對針對閥門的控制命令以及對命令響應之間正常曲線與實際響應曲線之間的差距來進行在線診斷。

該系統通過多家工廠不同傳感器的工作狀況，對應不同口徑的管道，不同介質的管道以及不同類型的閥門，比對實時數據庫與歷史數據庫的不同數據，在此基礎上分別進行大數據分析，以尋找閥門本身質量的優化數據，閥門本身的故障預警機制和生產過程中的工藝優化方案。

所述閥門為開關閥時，通過閥門位置開關感知閥門實際開關信號，通過分析閥門的實際位置與命令信號之間的差異判斷閥門是否按照命令動作，動作是否到位，然后在人機交互設備的人機界面上發出報警信號或者到位信號。所述閥門為調節閥，通過閥門定位器上的閥門位置傳感器檢測感知閥門的實際轉動位置，通過分析閥門的實際位置與命令信號之間的差異判斷閥門是否按照命令動作，動作是否到位，然后在人機交互設備的人機界面上發出報警信號或者到位信號。

所有傳感器的檢測信號通過信號轉換模塊的轉換后被CPU接收，CPU通過通訊模塊使用RS232、RS485、TCPIP或者無線通訊的通訊協議把信號發送到云服務器的云端數據庫，在云端通過軟件對采集到的數據進行處理。

優選地，所述網關將內部網絡和外部網路隔離，所述云服務器的云端數據包包括實時數據庫和歷史數據庫；該系統可以在人機交互設備的人機界面上根據不同用戶的實際需求編制相應的應用程序，實現功能需求，包含狀態監控，預警，報警，報表，實時趨勢及歷史趨勢。

本發明中A/D轉換模塊、數字量采集模塊、CPU和通訊模塊合并起來可以用市面采購的數據采集單元（包含數據采集，數據預處理，數據通訊轉發接口）替換。
