壓控晶振(VCXO) 是一種壓控振蕩器，屬于有源器件。通過電壓控制 (VC)，可以在一個稱為牽引范圍的特定范圍內微調壓控晶振頻率輸出。VCXO 通常用于電信、寬帶、視頻和儀器儀表的時鐘同步。

基于石英的 VCXO 的輸出頻率牽引或微調的范圍在±50 至±200ppm 之間。石英壓控振蕩器的牽引的線性范圍變化通常在 5％至 10％之間。

MEMS VCXO 支持的牽引范圍更是高達±3600 ppm，并且牽引范圍的線性偏差降至 0.1％（優于石英器件 50 倍），使同步環路更容易實現。典型的VCXO電路如圖1所示。

圖1 壓控晶振(VCXO)電路

一、VCXO 核心定義與工作原理

壓控晶振（Voltage-Controlled Crystal Oscillator，簡稱 VCXO），是一類通過外部控制電壓（VC，Voltage Control） 實現輸出頻率動態微調的有源晶體振蕩器件，其核心功能是在基準頻率基礎上，根據輸入電壓的變化實時調整振蕩頻率，以滿足電子系統對時鐘同步的動態校準需求。

從電路結構來看，VCXO 主要由石英晶體諧振器 / MEMS 諧振器、壓控可變電容（變?nèi)?a target="_blank">二極管）、振蕩電路（如皮爾斯振蕩電路）、輸出緩沖電路四部分構成：

諧振核心：石英晶體或 MEMS 諧振器提供穩定的基準振蕩頻率，是 VCXO 頻率精度的基礎；

壓控調節單元：核心為變?nèi)荻O管（Varactor Diode），其結電容隨反向偏置電壓（即 VC 控制電壓）的變化而線性或非線性變化，通過將變?nèi)荻O管并聯在晶體諧振回路中，可改變諧振回路的總電容值，進而微調振蕩頻率；

振蕩電路：采用皮爾斯（Pierce）或考畢茲（Colpitts）振蕩拓?fù)?，將諧振器與壓控單元的頻率變化轉化為穩定的振蕩信號；

輸出緩沖電路：通過 CMOS 或 ECL 緩沖器對振蕩信號進行放大、整形，確保輸出信號的幅值、上升 / 下降沿符合系統接口要求，同時隔離負載變化對振蕩回路的影響。

二、VCXO 關鍵性能參數與技術差異

1. 核心性能參數定義與量化標準

（1）頻率牽引范圍（Pull Range）

指 VCXO 在額定控制電壓范圍內（通常為 0~2.5V、0~5V 或 ±2.5V），輸出頻率相對于基準頻率的最大偏差范圍，以百萬分比（ppm，10??） 為單位，是衡量 VCXO 頻率調節能力的核心指標：

基準頻率（f?）：VCXO 在控制電壓為中間值（如 2.5V@0~5V 范圍）時的輸出頻率，需符合行業標準或客戶定制要求（如 10MHz、25MHz、100MHz 等）；

牽引范圍表示：如 “10MHz ±50ppm”，意為 VCXO 可在 9.9995MHz~10.0005MHz 范圍內通過電壓調節實現頻率輸出。

（2）頻率牽引線性度（Pull Linearity）

指 VCXO 輸出頻率隨控制電壓變化的線性程度，以線性偏差百分比（%） 表示，直接影響同步環路（如 PLL 鎖相環）的捕捉速度與穩定精度：

線性偏差計算：實際頻率 - 電壓曲線與理想線性曲線的最大偏差值，占總牽引范圍的百分比；

行業標準：線性度越優，同步環路的誤差補償難度越低，系統時鐘同步精度越高。

（3）其他關鍵參數

頻率穩定度：不含控制電壓調節時，VCXO 在額定溫度范圍（如 - 40℃~85℃）、電源電壓波動（如 ±5%）下的頻率偏差，通常為 ±10ppm~±50ppm，取決于諧振器本身的溫度特性；

控制電壓靈敏度（Pull Sensitivity）：單位控制電壓變化對應的頻率變化量（如 ppm/V），反映 VCXO 對控制電壓的響應速度，需與系統 PLL 的鑒相器輸出特性匹配；

相位噪聲（Phase Noise）：衡量頻率信號相位抖動的指標，通常在 1kHz、10kHz、100kHz 頻偏處測試，石英 VCXO 典型值為 - 120dBc/Hz@1kHz 頻偏，MEMS VCXO 因諧振器特性優化，可低至 - 130dBc/Hz@1kHz 頻偏。

2. 石英 VCXO 與 MEMS VCXO 的技術差異

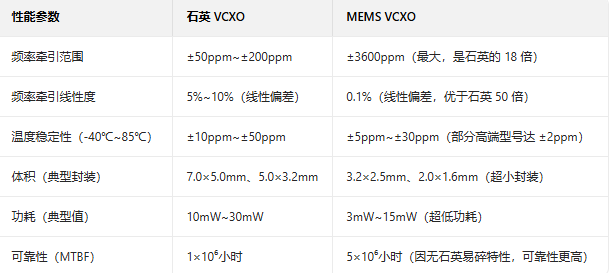

兩類 VCXO 因諧振器技術路線不同，在核心性能上存在顯著差異。

三、VCXO 典型應用場景與技術適配

VCXO 的核心價值在于 “動態頻率校準”，主要用于需實時同步時鐘信號的電子系統，典型應用場景如下：

1. 電信與寬帶通信系統

應用場景：5G/4G 基站的時鐘同步模塊、SDH/SONET 光傳輸設備、xDSL 寬帶調制解調器；

技術適配：需 VCXO 提供 ±100ppm~±200ppm 的牽引范圍，以補償傳輸鏈路中的頻率偏移（如光纖色散、信號衰減導致的時鐘漂移），同時要求線性度≤5%，確保 PLL 鎖相環快速鎖定；

選型偏好：部分高端基站因?qū)w積、功耗要求嚴格，已逐步采用 MEMS VCXO（如 SiTime SIT9120 系列），替代傳統石英 VCXO。

2. 視頻傳輸與顯示系統

應用場景：HDMI 2.1 視頻傳輸器、4K/8K 高清電視信號處理單元、安防監控攝像頭的視頻同步模塊；

技術適配：視頻信號傳輸需嚴格的幀同步，VCXO 需在 ±50ppm~±100ppm 范圍內實現頻率微調，補償視頻編碼 / 解碼過程中的時鐘偏差，避免畫面卡頓、撕裂；

關鍵要求：輸出頻率需與視頻像素時鐘匹配（如 27MHz@1080P、148.5MHz@4K），相位噪聲≤-115dBc/Hz@10kHz 頻偏，確保視頻信號無雜訊干擾。

3. 儀器儀表與測試測量設備

應用場景：示波器、信號發生器、頻譜分析儀、頻率計數器的時鐘基準模塊；

技術適配：測試設備需高精度頻率校準，VCXO 需具備 ±20ppm~±50ppm 的窄牽引范圍，同時頻率穩定度≤±10ppm（-40℃~85℃），線性度≤3%，確保測試信號的頻率精度誤差 < 0.1%；

選型偏好：因?qū)煽啃砸蟾?，多采用工業級石英 VCXO（如愛普生 TG-5000 系列），部分便攜式儀器因功耗限制，選用低功耗 MEMS VCXO。

4. 工業控制與物聯網（IoT）

應用場景：工業以太網（Profinet、EtherCAT）控制器、IoT 網關的時間同步單元、智能傳感器數據采集模塊；

技術適配：工業環境溫度波動大，需 VCXO 具備寬溫特性（-40℃~105℃），牽引范圍 ±100ppm~±500ppm，以補償環境溫度變化導致的頻率漂移；

技術優勢：MEMS VCXO 因抗震性（1000G 沖擊、2000Hz 振動）優于石英 VCXO，更適合工業現場的惡劣環境。

四、VCXO 電路設計關鍵要點

以典型皮爾斯振蕩拓?fù)涞?VCXO 電路（如圖 1 所示）為例，設計時需重點關注以下技術細節：

1. 電源與濾波設計

電源電壓（Vdd）需穩定，建議在電源輸入端并聯 0.1μF 陶瓷電容（高頻濾波）與 10μF 鉭電容（低頻濾波），抑制電源紋波對振蕩回路的干擾；

控制電壓（VC）輸入端需串聯 1kΩ~10kΩ 限流電阻，并并聯 100pF~1nF 電容，避免控制信號中的噪聲耦合至變?nèi)荻O管，影響頻率調節精度。

2. 諧振回路匹配

變?nèi)荻O管選型：需選擇結電容范圍與牽引范圍匹配的型號（如 NXP BB850，結電容 12pF~120pF@0~25V），同時確保反向擊穿電壓≥VC 最大控制電壓；

負載電容匹配：振蕩回路的負載電容（CL）需與晶體諧振器的標稱負載電容（如 15pF、20pF）一致，需包含 PCB 寄生電容（通常為 2~5pF），避免頻率偏差過大。

3. 輸出隔離與負載驅動

輸出端（Vout）需通過緩沖器（如 74HC04）隔離負載，避免負載阻抗變化（如≤50Ω）影響振蕩回路的 Q 值；

若需差分輸出（如 LVDS、ECL），需在緩沖后增加差分轉換電路（如 ADI AD8138），確保輸出信號的共模抑制比（CMRR）≥40dB。
