無論外界的溫度是怎樣變化，恒溫晶振的輸出頻率都能保持高度穩定。恒溫晶振的核心是一個恒溫槽。晶體被放置在槽體中，控制電路會不斷監測溫度，并通過加熱電阻元件維持在設定的工作點。

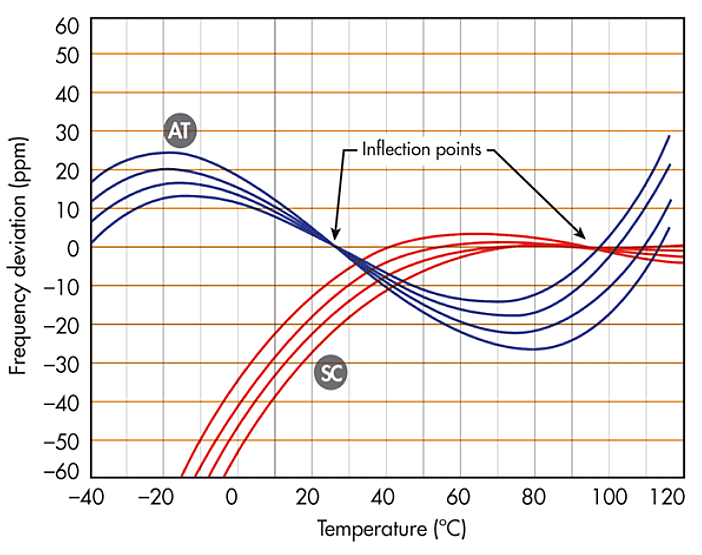

通常這個工作點選在晶體溫度特性曲線的轉折點附近，那里的頻率隨溫度變化最小。由于溫度保持恒定，晶體的固有頻率幾乎不會隨外界環境改變，從而實現極高的頻率穩定度。

恒溫晶振的優點

溫度穩定性最佳：在不同晶振類型中，OCXO的溫度穩定性最強。

相位噪聲低：由于電路設計精密，短期穩定性好，非常適合通信和雷達等對相位噪聲敏感的應用。

可選SC切割晶體：SC切晶體具有應力補償和熱瞬變補償特性，開機特性優良，長期老化小，抗加速度和抗輻射性能突出。

恒溫晶振的缺點

功耗較大：恒溫槽需要加熱，功耗明顯高于普通晶振。

體積偏大：相對于TCXO、普通時鐘振蕩器等，OCXO封裝空間要求更高。

預熱時間長：通常需要約5分鐘才能穩定進入工作狀態。

與其它晶振的對比

XO普通晶振：體積小、成本低，但受溫度影響大。

TCXO溫補晶振：通過電路補償溫度漂移，性能比XO好，但仍有限。

OCXO恒溫晶振：通過物理恒溫槽消除溫度影響，穩定度遠高于前兩種。

原子鐘：更高精度，但體積大、成本極高。

應用領域

恒溫晶振的高穩定性使它廣泛應用于對頻率和時間要求極高的領域：

通信設備：交換機、SDH傳輸設備、5G基站等，用來保證網絡同步。

導航定位：GPS接收機需要極其精確的時鐘才能解算高精度位置。

科研儀器：頻譜分析儀、示波器等需要穩定參考源，避免測量誤差。

軍工與航天：在惡劣環境下，恒溫晶振依然能保持穩定運行。

數字電視和廣播：用于信號調制解調和同步。

我們的恒溫晶振選擇

憑借多樣化的封裝和波形選擇，KOAN恒溫晶振能為客戶提供從小型化貼片方案到高穩大型方案的全方位支持。

尺寸選擇

貼片SMD：

9.7 × 7.5 mm

14.3 × 9.3 mm

直插DIP：

20.3 × 13.2 mm

20.3 × 20.3 mm

25.4 × 25.4 mm

36.2 × 27.2 mm

50.8 × 50.8 mm

輸出波形

True Sine準正弦波：適合對諧波和噪聲要求較高的精密應用。

HCMOS方波輸出：常用于數字電路系統，易于與其他邏輯器件兼容。
